Massaufnahme - Silent Gliss Rollo-Systeme Bedienungsanleitung

B. PROFIL

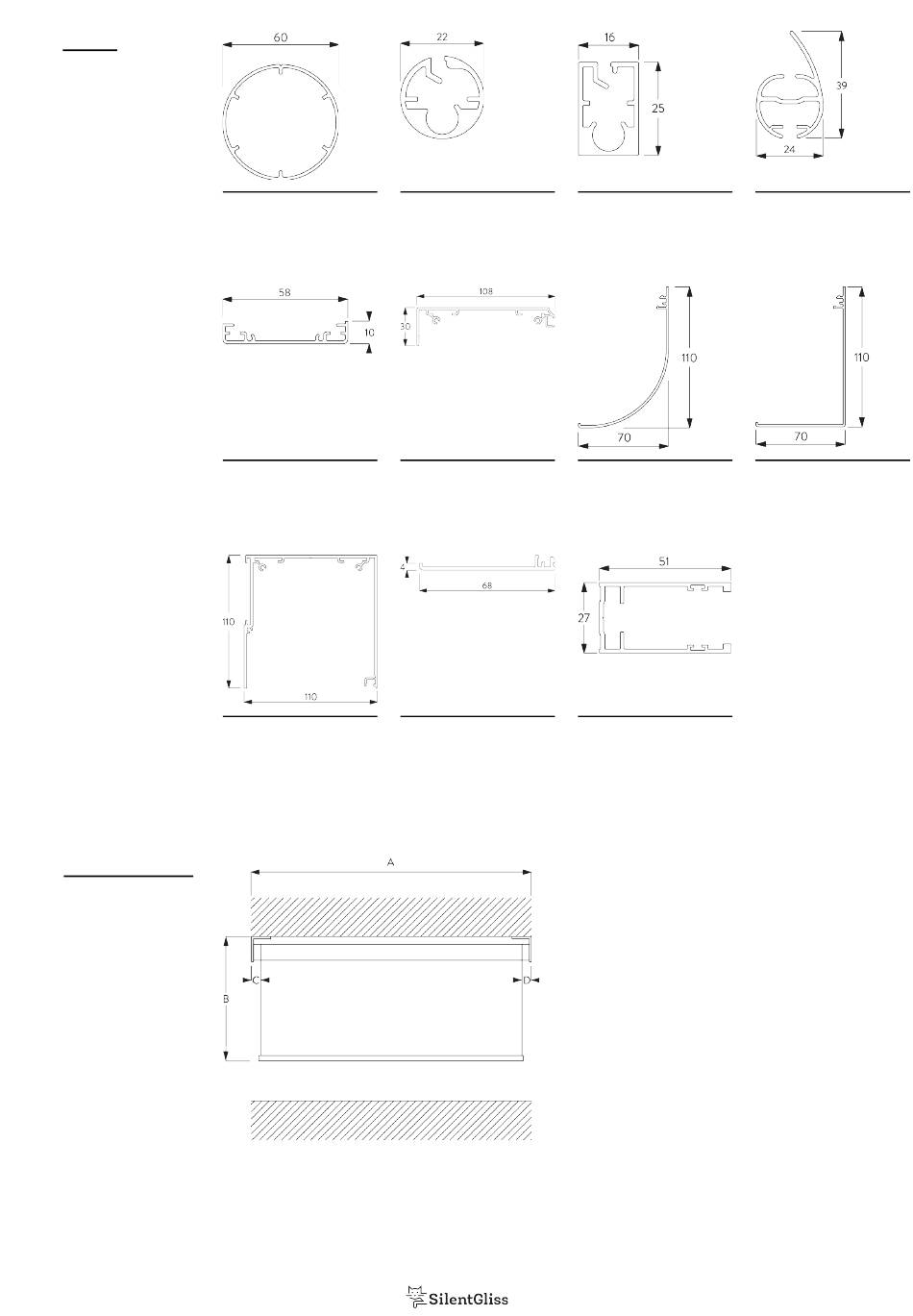

Profilinformationen
C. MASSAUFNAHME
inkl. Trägerabdeckung
SG 4970
SG 11037
Rohr ø 60 mm
SG 11181
Montageprofil
SG 11533
Box 110 mm
SG 10760
Beschwerung
SG 11530
Montageprofil Fascia 110 mm
SG 11534
Box Deckel 110 mm
SG 10770
Beschwerung
SG 11531
Fascia rund 110 mm
SG 11542
Seitliche Führungsschiene
A: Systembreite
B: Systemhöhe
C: Lichtspalt: 18 mm
D: Lichtspalt Antriebsseite: 25 mm
Bemerkung:
Unterschiedliche Lichtspalte siehe Motorenspezifikationen.
Alle Masse beinhalten 2 mm für die Trägerabdeckung pro
Seite!
SG 4903
Beschwerung
SG 11532
Fascia eckig 110 mm
93
