C. MASSAUFNAHME
inkl. Trägerabdeckung
Fascia / Box
MONTAGE
A. MONTAGE-
INFORMATIONEN
Montagepunkte
34
Detaillierte Montageinformationen siehe
Silent Gliss Website

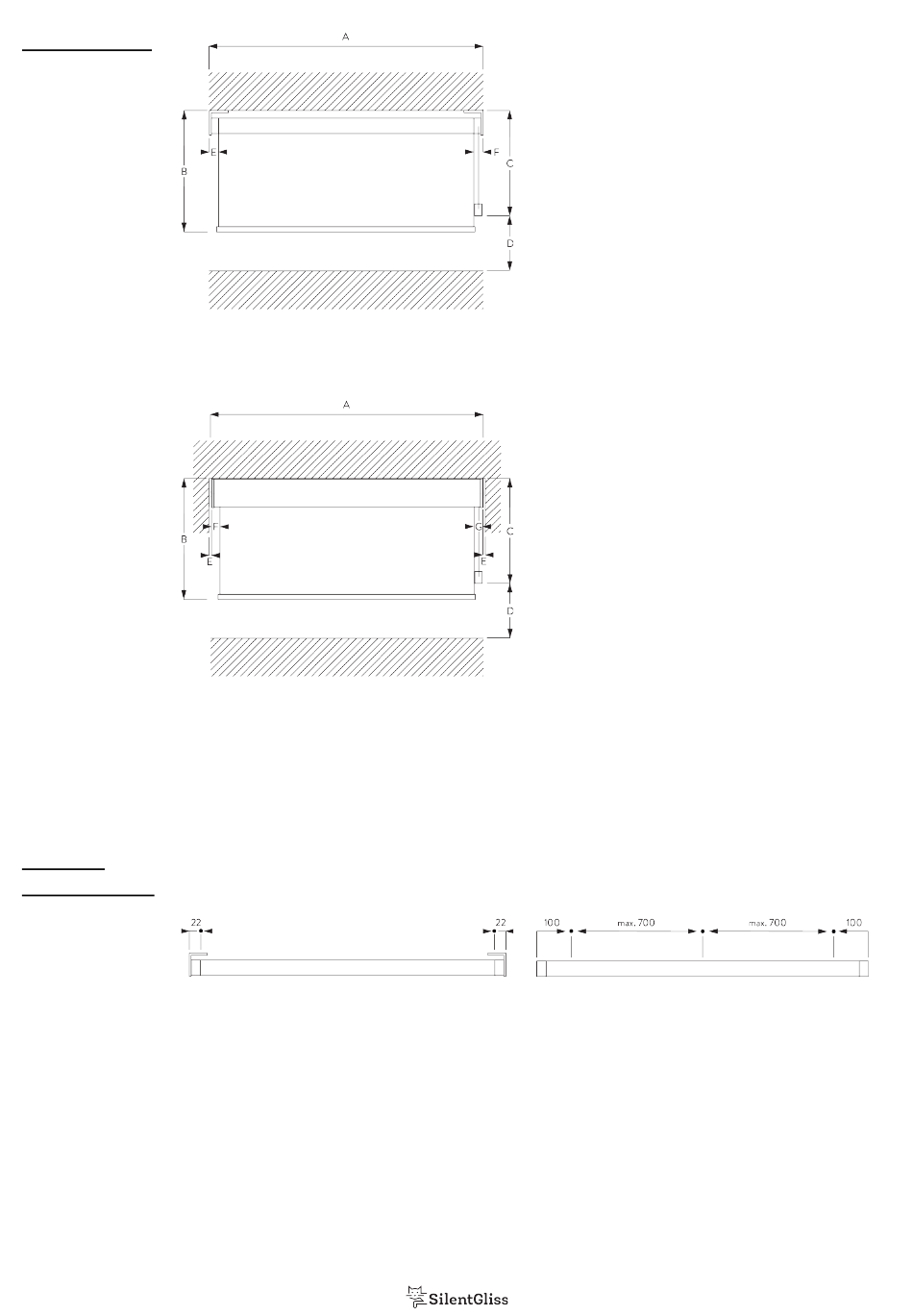

Träger (Wand / Decke)
A: Systembreite
B: Systemhöhe
C: Kettenhöhe
D: Kindersicherung SG 10731 min. 150 cm über Boden
E: Lichtspalt: 13 mm
F: Lichtspalt Antriebsseite: 18 mm
Bemerkung:
Alle Masse beinhalten 2 mm für die Trägerabdeckung pro
Seite!
A: Systembreite
B: Systemhöhe
C: Kettenhöhe
D: Kindersicherung SG 10731 min. 150 cm über Boden
E: Spalt: min. 10 mm (wenn Abdeckung verwendet wird)
F: Lichtspalt: 15 mm
G: Lichtspalt Antriebsseite: 21 mm
Fascia / Box & Montageprofil SG 10534 (Wand / Decke)
SG 4910
