Massaufnahme - Silent Gliss Rollo-Systeme Bedienungsanleitung

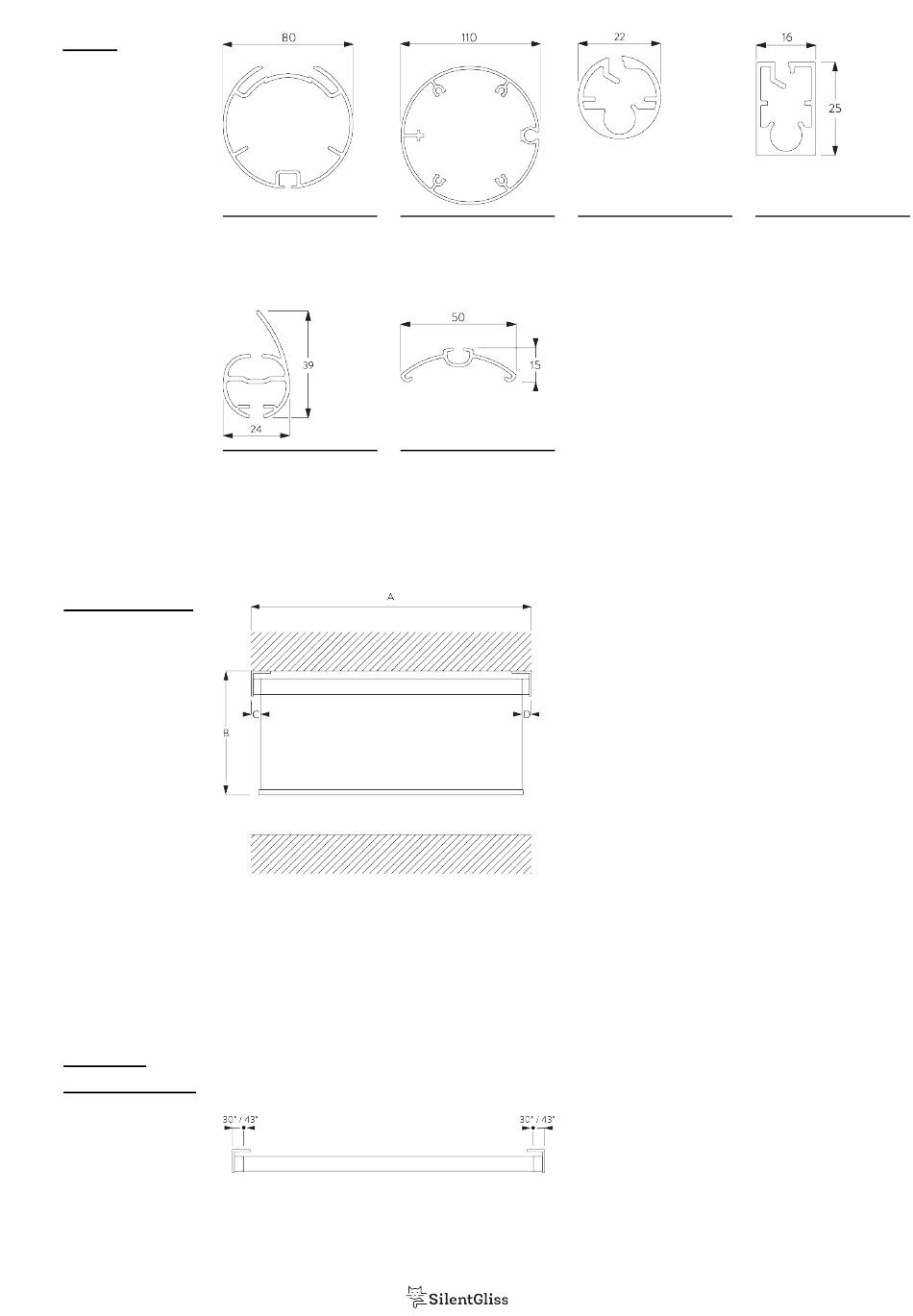

B. PROFIL
Profilinformationen
C. MASSAUFNAHME
inkl. Trägerabdeckung
(15 mm)
MONTAGE
A. MONTAGE-
INFORMATIONEN
Montagepunkte
SG 4880
SG 4901
Rohr ø 80 mm
SG 4903
Beschwerung
Detaillierte Montageinformationen siehe
Silent Gliss Website.
SG 4957
Rohr ø 110 mm
SG 4902
Profil
SG 10760
Beschwerung
A: Systembreite
B: Systemhöhe
Rohr SG 4901 (ø 80 mm):
C: Lichtspalt: 44 mm
D: Lichtspalt Antriebsseite: 50 mm
Rohr SG 4957 (ø 110 mm):
C: Lichtspalt: 42 mm
D: Lichtspalt Antriebsseite: 52 mm
Bemerkung:
Unterschiedliche Lichtspalte siehe Motorenspezifikationen.
Alle Masse beinhalten 15 mm für die Trägerabdeckung pro
Seite!
*30 mm ohne Abdeckung
*43 mm mit Abdeckung
SG 10770
Beschwerung
109
