Silent Gliss ROLLO-SYSTEME Bedienungsanleitung Seite 74

C. MASSAUFNAHME
inkl. Trägerabdeckung
Fascia / Box
Fascia / Box mit
seitlichen
Führungsschienen
SG 11542
MONTAGE
A. MONTAGE-
INFORMATIONEN
74
Detaillierte Montageinformationen siehe
Silent Gliss Website.

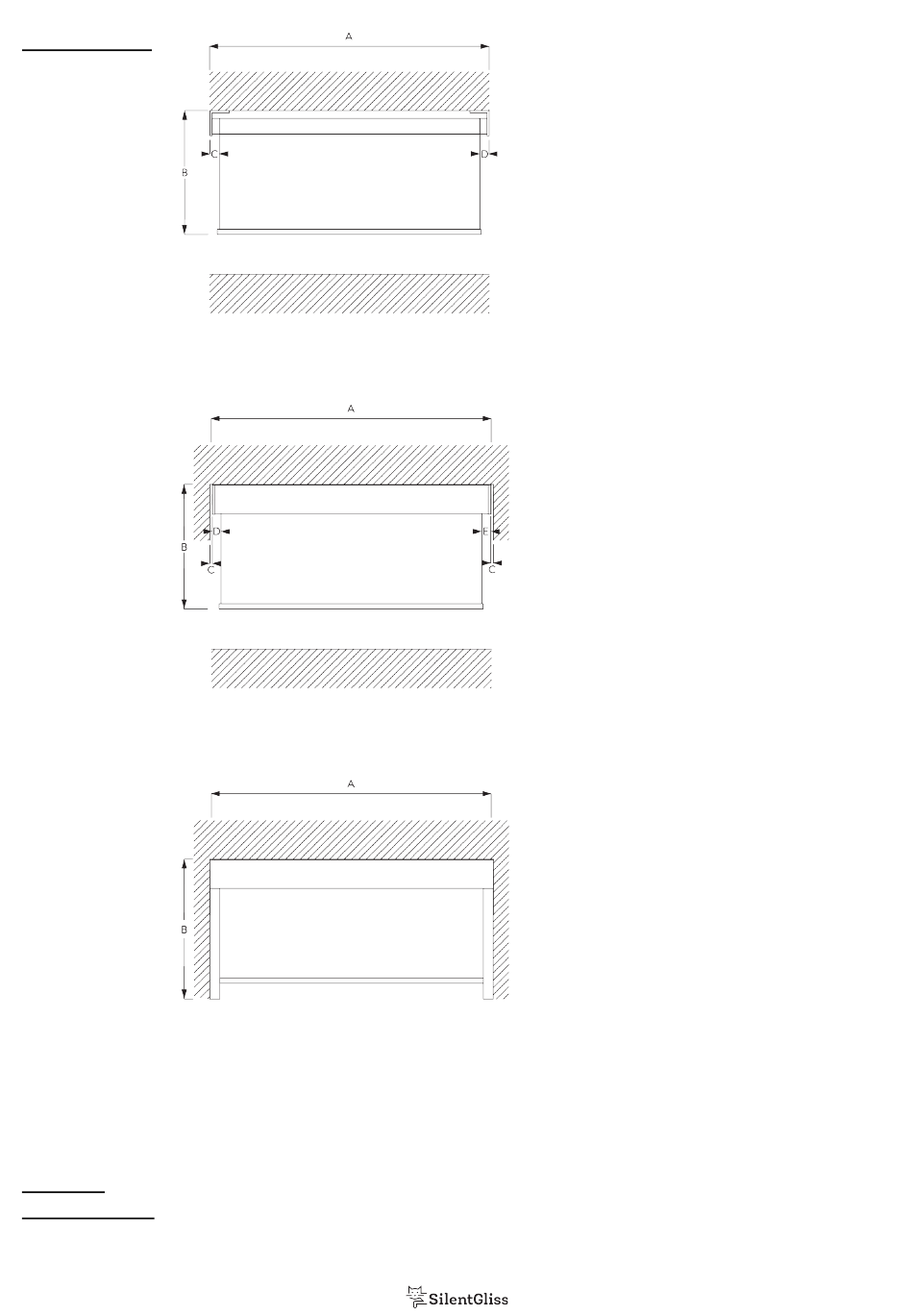

A: Systembreite
B: Systemhöhe
C: Lichtspalt: 13 mm
D: Lichtspalt Antriebsseite: 19 mm
Bemerkung:
Unterschiedliche Lichtspalte siehe Motorenspezifikationen.
Alle Masse beinhalten 2 mm für die Trägerabdeckung pro
Seite!
A: Systembreite
B: Systemhöhe
C: Spalt: min. 10 mm (wenn Abdeckung verwendet wird)*
D: Lichtspalt: 15 mm
E: Lichtspalt Antriebsseite: 21 mm
Bemerkung:
Unterschiedliche Lichtspalte siehe Motorenspezifikationen.
*Es ist möglich, die Fascia breiter als das System zu machen,
um den Abstand zwischen Wand und System zu verringern.
A: Systembreite
B: Systemhöhe
SG 4960
