Silent Gliss ROLLO-SYSTEME Bedienungsanleitung Seite 52

Fascia / Box

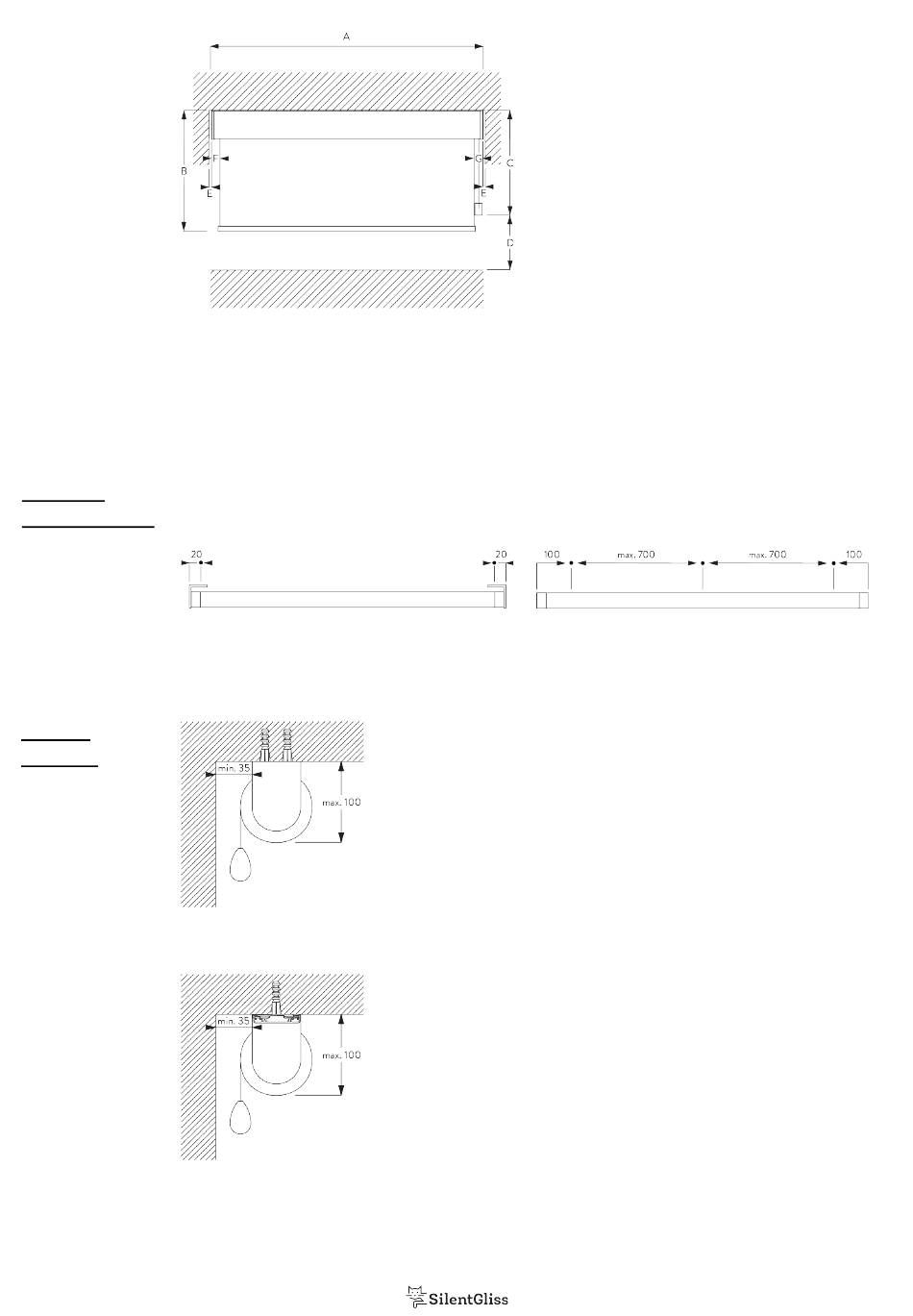

MONTAGE
A. MONTAGE-
INFORMATIONEN
Montagepunkte
B. DECKEN-
MONTAGE
52
Detaillierte Montageinformationen siehe
Silent Gliss Website
Träger (Wand, Decke)
Träger
Montageprofil SG 11181 und Spanner SG 11180
A: Systembreite
B: Systemhöhe
C: Kettenhöhe
D: Kindersicherung SG 10731 min. 150 cm über Boden
E: Spalt: min. 10 mm (wenn Abdeckung verwendet wird)
F: Lichtspalt: 20 mm
G: Lichtspalt Antriebsseite: 27 mm
Fascia / Box & Montageprofil SG 11181 (Wand, Decke)
SG 4930
