Silent Gliss ROLLO-SYSTEME Bedienungsanleitung Seite 17

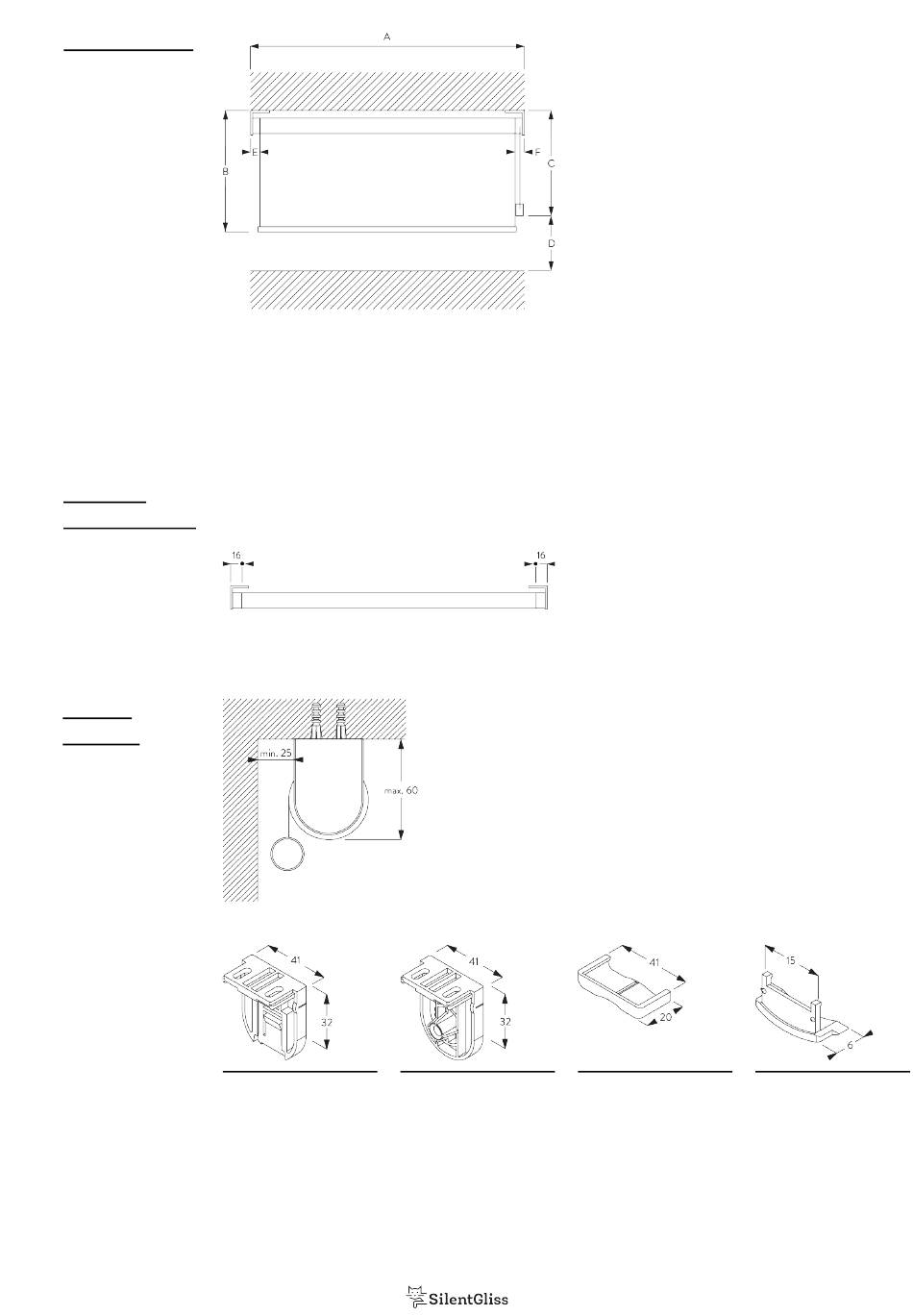

C. MASSAUFNAHME
MONTAGE
A. MONTAGE-
INFORMATIONEN
Montagepunkte
B. DECKEN-
MONTAGE
SG 4905
Detaillierte Montageinformationen siehe
Silent Gliss Website
SG 10679
Träger Kettenseite
SG 10680
Träger Lagerseite
A: Systembreite
B: Systemhöhe
C: Kettenhöhe
D: Kindersicherung SG 10731 min. 150 cm über Boden
E: Lichtspalt: 16 mm
F: Lichtspalt Antriebsseite: 21 mm
SG 10683
Trägerabdeckung
SG 10684
Trägerabdeckung
17
