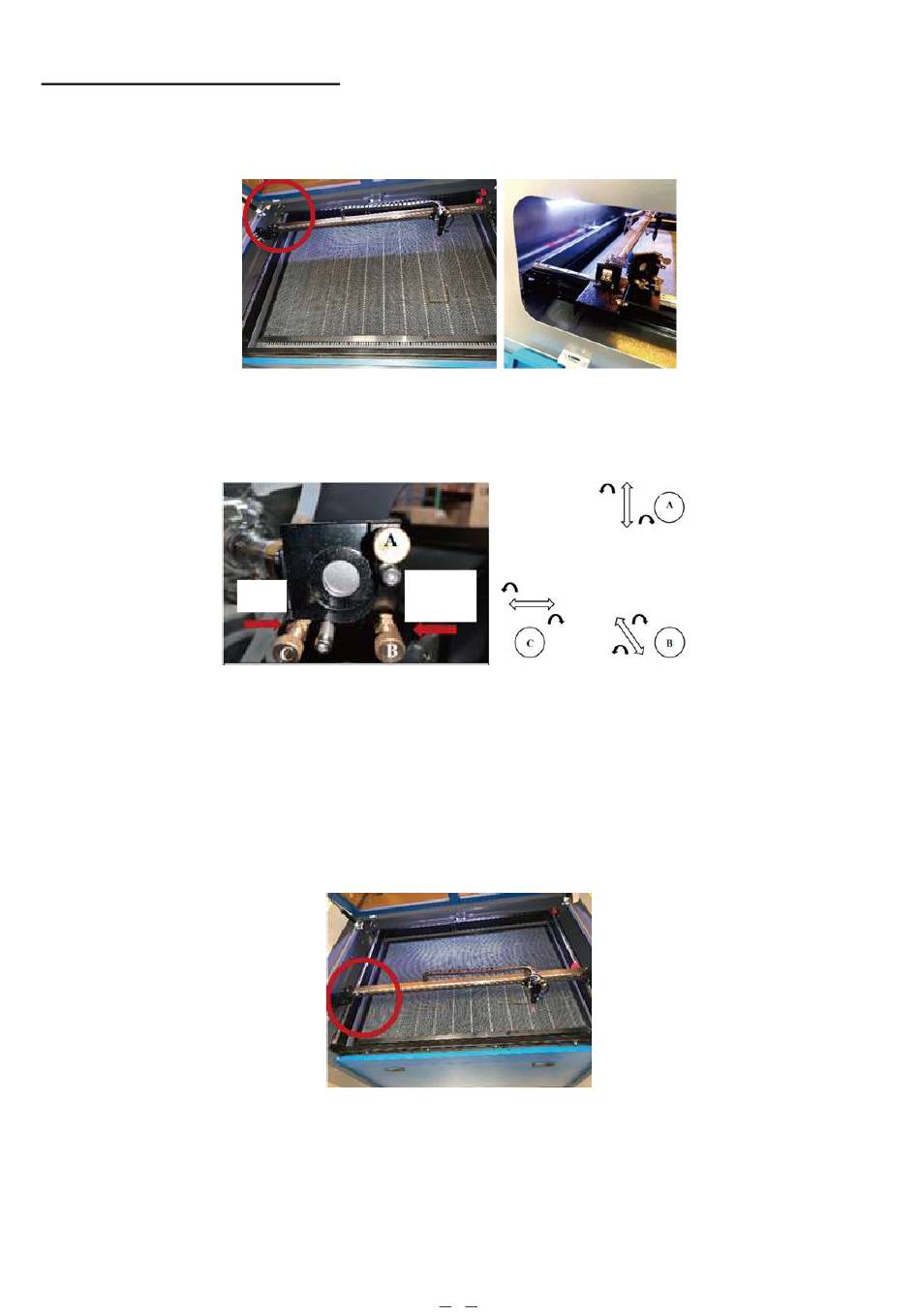

5.4.2 Ausrichten des 1. Spiegels
Nach Sicherstellen der Ausrichtung zwischen der Laserröhre und dem 1. Spiegel überprüfen Sie die Ausrichtung
zwischen dem 1. Spiegel und dem 2. Spiegel. Zuerst verschieben Sie mithilfe der auf dem Bedienfeld befindlichen
Richtungspfeile den 2. Spiegel nach hinten des Bettes entlang der Y-Achse.
Einmal eingestellt, legen Sie ein Stück Klebeband auf dem Rahmen des 2. Spiegels. Legen Sie das Klebeband NICHT
direkt auf dem Spiegel. Wiederholen Sie die Schritte aus Kapitel 5.4.1. Wenn der Laser nicht auf dem 2. Spiegel zentriert
ist, müssen Sie die Stellschrauben des 1. Spiegels entsprechend einstellen.
Zur Einstellung des Spiegels lösen Sie die Mutter der Schraube und drehen Sie die Schraube dann leicht entweder im oder
gegen den Uhrzeigersinn. Durch Drehen jeder Schraube wird eine andere Position oder einen anderen Winkel eingestellt.
Behalten Sie darüber den Überblick, welche Schraube in welche Richtung Sie gerade einstellen. Drehen Sie die Schraube
jedes Mal maximal um eine viertel Umdrehung und prüfen Sie, insbesondere am Anfang, die Position des Lasers nach
jeder Einstellung, damit Sie den Effekt jeder einzelnen Änderung erfahren. Wiederholen Sie den Test, bis der Strahl gut
ausgerichtet ist und ziehen Sie die Muttern der Schrauben wieder fest, sobald alle Einstellungen erfolgt sind.
Anschließend verschieben Sie mithilfe der auf dem Bedienfeld befindlichen Richtungspfeile den 2. Spiegel nach vorne
des Bettes entlang der Y-Achse.
Einmal eingestellt, legen Sie ein weiteres Stück Klebeband auf dem Rahmen des 2. Spiegels. Legen Sie das Klebeband
NICHT direkt auf dem Spiegel. Wiederholen Sie die Schritte aus Kapitel 5.4.1 und stellen Sie gegebenenfalls die
Stellschrauben am 1. Spiegel ein. Wiederholen Sie den Test, bis der Strahl gut ausgerichtet ist und ziehen Sie die Muttern
der Stellschrauben wieder fest.
Stell-
Mutter
schraube
41
