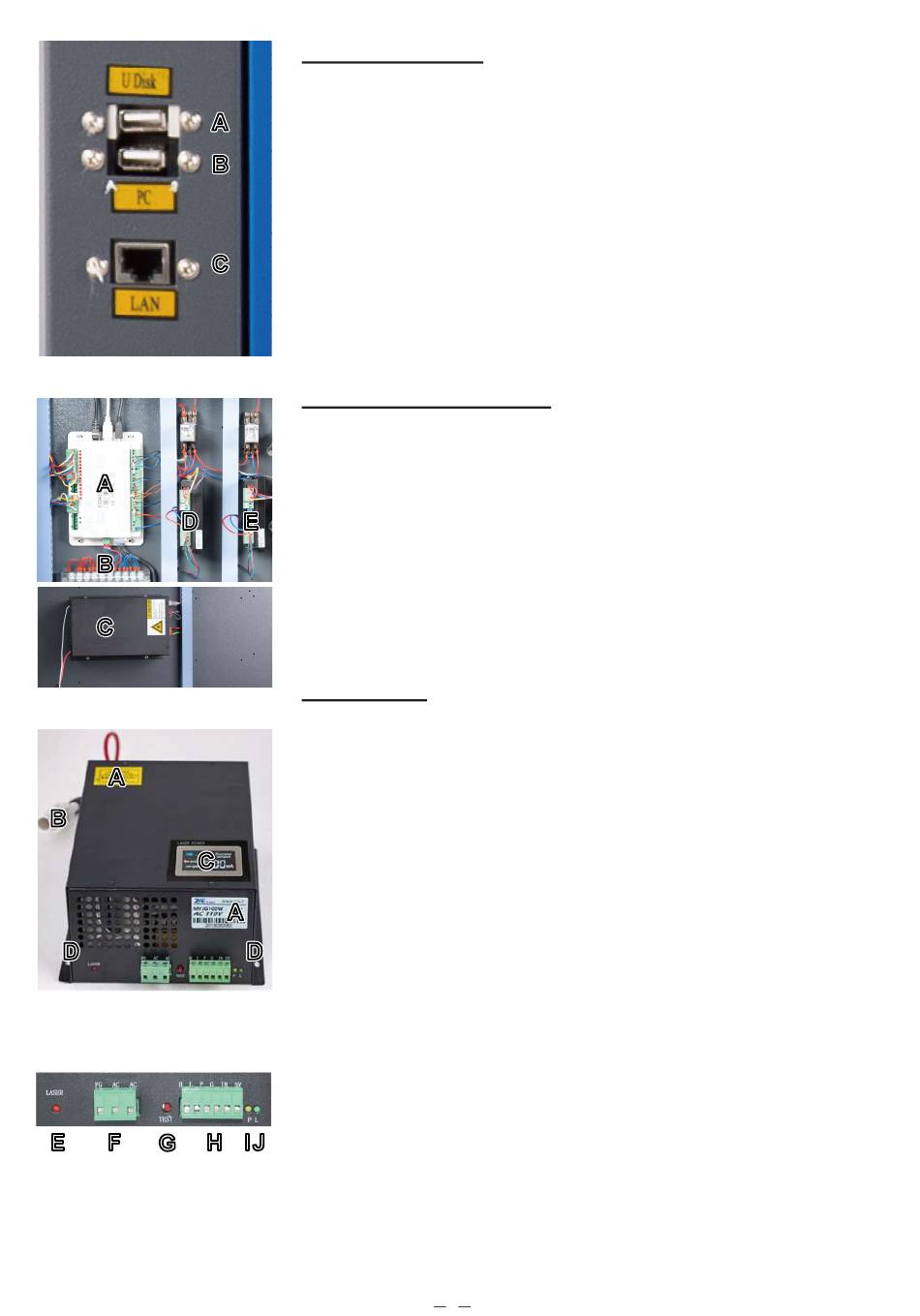

Anschlusseingänge
A. USB-Anschluss—Über diesen Anschluss können Sie Muster und Parameter
direkt auf das Gerät laden und speichern.
B. USB-Leitungsanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner
bzw. der Gravursoftware über einen seiner USB-Anschlüsse verbunden.
C. Ethernetanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner bzw.
der Graviersoftware entweder direkt oder über das Internet verbunden.
Untere rechte Zugangstür
A. Hauptplatine—Die Platine reagiert auf Befehle der Gravursoftware zur
Steuerung des Gravurprozesses.
B. Steuernetzteil—Es versorgt das Bedienfeld des Gerätes mit Strom.
C. Lasernetzteil—Es wandelt Standardstrom in die für die Laserröhre erforderliche
E E
extrem hohe Spannungsladung um.
D. X-Achsenantrieb—Er fährt den Laserkopf entlang der X-Schiene.
E. Y-Achsenantrieb—Er fährt die X-Schiene entlang der Y-Schiene.
Lasernetzteil
A. Etiketten—Sie enthalten die Vorgaben des Lasernetzteils.
B. Stecker—Er lässt sich zum Gerät schnell und einfach einhaken und liefert
dem Laser einen hohen Netzspannungsausgang.
C. Digitalanzeige—Die Anzeige zeigt in Echtzeit die Stromzufuhr zur Laserröhre in
mA an und meldet Probleme mit dem Laser- oder Wassersystem.
D. Befestigungslöcher—Diese Standardsteckplätze ermöglichen den einfachen
Ein- und Ausbau.
A A
E. Laseranzeigeleuchte—Sie zeigt an, wann Strom in die Laserröhre geleitet wird.
D D
F. Netzklemmenleiste—Die Klemmleiste enthält den Anschluss des Netzteils an
die Erdung des Gerätes (PG) und an das Hauptnetzteil (AC).
G. Test-Taste—Diese Taste ermöglicht es, Schießversuche des Lasers bei der Fehler-
behebung durchzuführen. Wenn sich der Laser erfolgreich schießen lässt, liegt das
Problem normalerweise am Bedienfeld oder seinen Anschlüssen.
H. Anschlussklemme—Die Klemmleiste enthält den Anschluss an den Hoch- (H)
und Niedrigpegelausgang (L), den Wasserschutzschalter (P), eine weitere Erdung
(G) und zwei Laser-Signalsteuerungen (IN und 5V).
J J I I
I. Wasseranzeigeleuchte—Nachdem alles angeschlossen ist, zeigt diese
Leuchte an, dass das Wasserkühlsystem in Betrieb ist.
J. Lasersignal-Anzeigeleuchte—Diese Leuchte zeigt an, dass die Laserröhre in
Betrieb ist.
