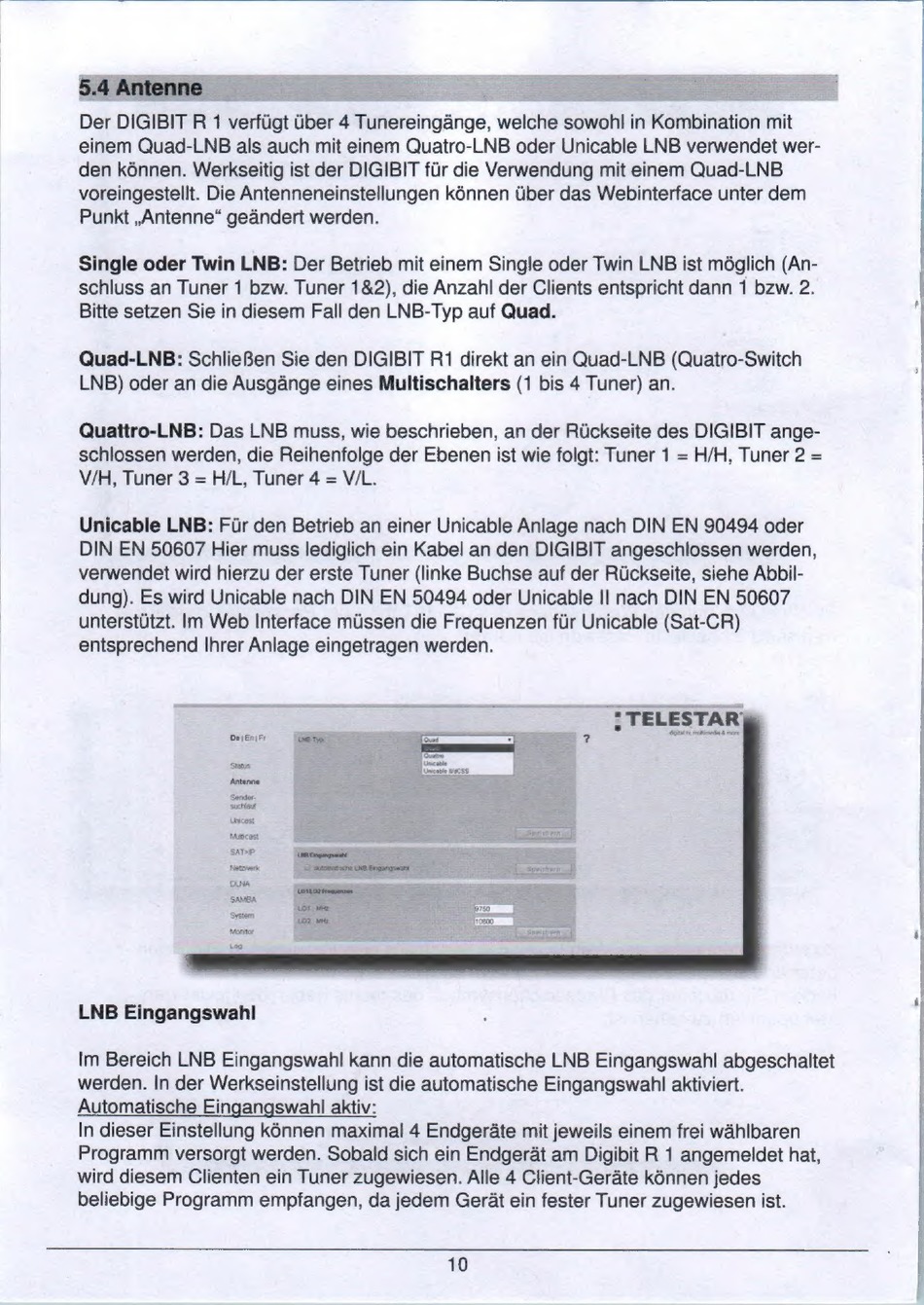

Telestar DIGIBIT R1 Bedienungsanleitung Seite 10

Der DIGIBITR 1 antik über 4 Tunereingänge, welche söwohli in Körkbinstion mit
einem Quad-LNB als auch mit einem Quatro-LNB oder Unicable LNB verwendet wer-
den können. Werkseitig ist der DIGIBIT für die Verwendung mit einem Quad-LNB
voreingestellt. Die Antenneneinstellungen können über das Webinterface unter dem
Punkt „Antenne" geändert werden.
Single oder Twin LNB: Der Betrieb mit einem Single oder Twin LNB ist möglich (An-
schluss an Tuner 1 bzw. Tuner 1&2), die Anzahl der Clients entspricht dann 1 bzw. 2.
Bitte setzen Sie in diesem Fall den LNB-Typ auf Quad.
Quad-LNB: Schließen Sie den DIGIBIT R1 direkt an ein Quad-LNB (Quatro-Switch
LNB) oder an die Ausgänge eines Multischalters (1 bis 4 Tuner) an.
Quattro-LNB: Das LNB muss, wie beschrieben, an der Rückseite des DIGIBIT ange-
schlossen werden, die Reihenfolge der Ebenen ist wie folgt: Tuner 1 =H/H, Tuner 2 =
V/H, Tuner 3 = H/L, Tuner 4 = V/L.
Unicable LNB: Für den Betrieb an einer Unicable Anlage nach DIN EN 90494 oder
DIN EN 50607 Hier muss lediglich ein Kabel an den DIGIBIT angeschlossen werden,
verwendet wird hierzu der erste Tuner (linke Buchse auf der Rückseite, siehe Abbil-
dung). Es wird Unicable nach DIN EN 50494 oder Unicable II nach DIN EN 50607
unterstützt. Im Web Interface müssen die Frequenzen für Unicable (Sat-CR)
entsprechend Ihrer Anlage eingetragen werden.
4: I TELESTAR
LNB Eingangswahl
Im Bereich LNB Eingangswahl kann die automatische LNB Eingangswahl abgeschaltet
werden. In der Werkseinstellung ist die automatische Eingangswahl aktiviert.
Automatische Eingangswahl aktiv:
In dieser Einstellung können maximal 4 Endgeräte mit jeweils einem frei wählbaren
Programm versorgt werden. Sobald sich ein Endgerät am Digibit R 1 angemeldet hat,
wird diesem Clienten ein Tuner zugewiesen. Alle 4 Client-Geräte können jedes
beliebige Programm empfangen, da jedem Gerät ein fester Tuner zugewiesen ist.
10
