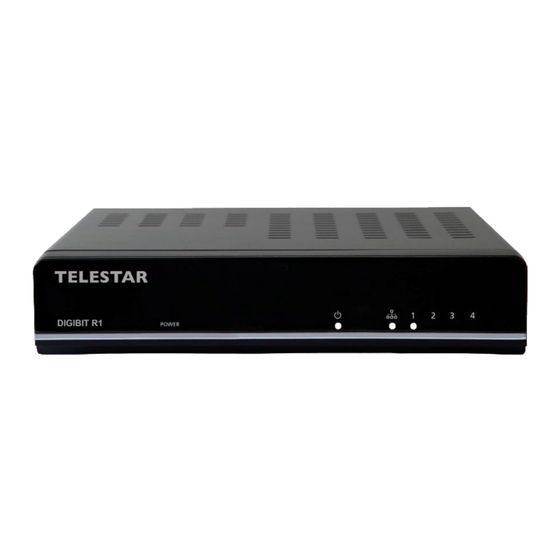

Telestar Digibit R1 Bedienungsanleitung
Empfängt alle freien sdtv, hdtv- und radioprogramme via satellit
Vorschau ausblenden
Andere Handbücher für Digibit R1:
- Bedienungsanleitung (20 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Telestar Digibit R1
Inhaltszusammenfassung für Telestar Digibit R1

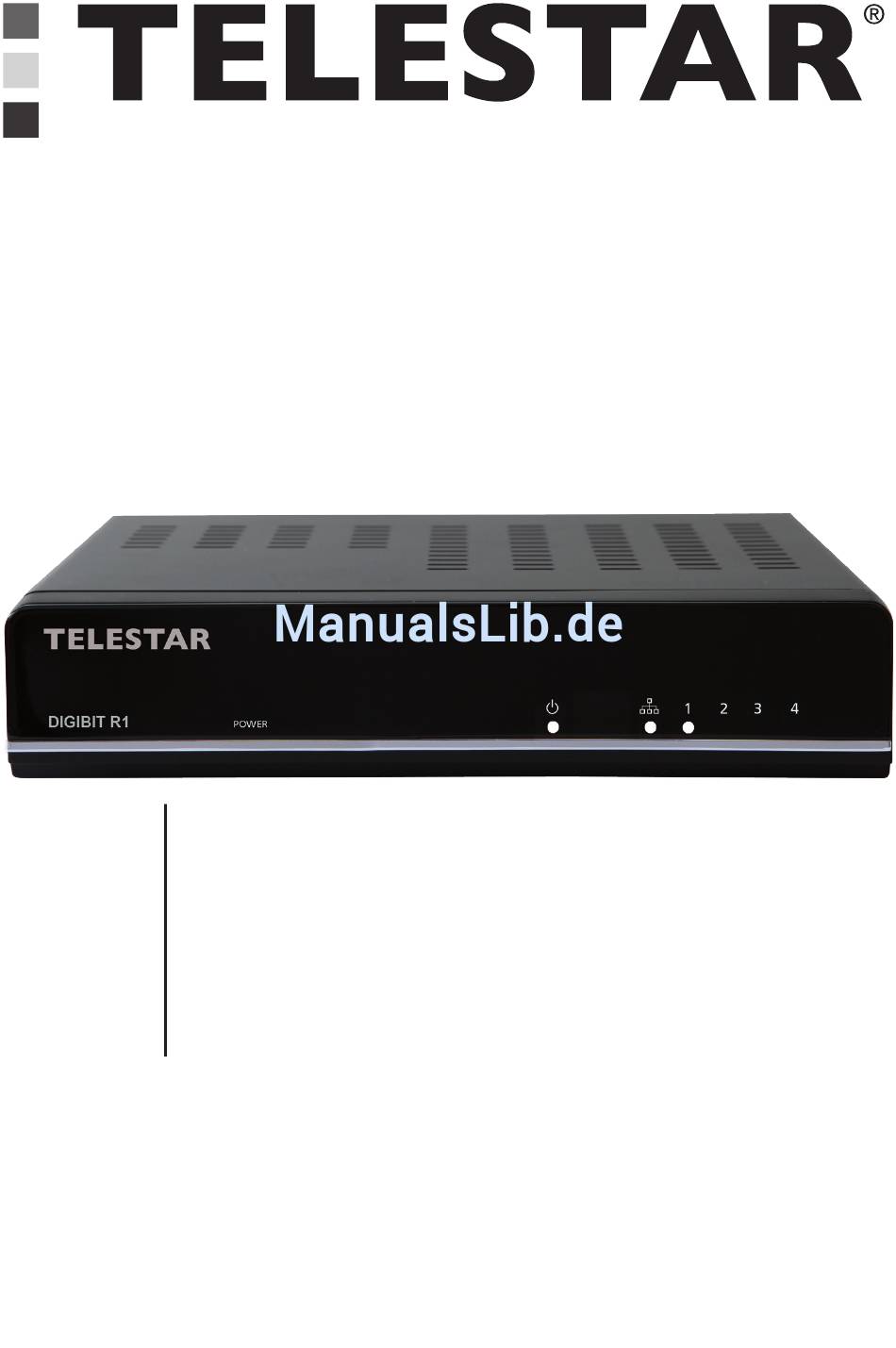

- Seite 1 & more Bedienungsanleitung TELESTAR DIGIBIT R1...
-
Seite 2: Inhaltsverzeichnis
5 .3 LNB Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 5 .4 DLNA Senderliste des DIGIBIT R1 . . . . . . . . . . . . 12 5 .5 Favoritenliste . -
Seite 3: Abbildungen
Sehr geehrter Kunde: Vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben . Sollte der DIGIBIT R1 nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen . Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an! Technische Hotline für Deutschland: 0 26 76-95 20 101... -
Seite 4: Bitte Zuerst Lesen
Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden . > Das Kapitel 6 beinhaltet einige Beispiele über die unterschiedlichen Clients, die mit dem DIGIBIT R1 betrieben werden können . > Die technischen Daten finden Sie in Kapitel 7 . -
Seite 5: Entsorgungshinweis
3 . Stellen Sie keine brennenden Gegenstände, z .B . eine brennende Kerze, auf das Gerät . 4 . Der Receiver darf niemals Flüssigkeiten, Tropf- oder Spritzwasser, Regen oder sonstiger Feuchtigkeit ausgesetzt werden . Stellen Sie niemals Vasen, Gläser oder sonstige mit Flüssigkeiten gefüllte Gegenstände auf den Receiver . -
Seite 6: Anschluss
können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen leisten. Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die Batterie/der Akku mehr als 0,0005 Masseprozent Quecksilber (Hg), mehr als 0,002 Masseprozent Cadmium (Cd) oder mehr als 0,004 Masseprozent Blei (Pb) enthält. -
Seite 7: Anschlüsse
4.1. Anschlüsse Die hier angegebenen Hinweise beziehen sich auf die Abbildung auf Seite 6: Steckernetzteil Verbinden Sie das Steckernetzteil mit dem TELESTAR DIGIBIT R1 und stecken Sie dieses in eine Steckdose Antenneneingänge Verbinden Sie den Ausgang/die Ausgänge eines LNBs oder Multischalters mit dem DIGIBIT R1 . -
Seite 8: Inbetriebnahme
Tablet oder Smartphone aufgerufen werden, welches sich im gleichen Netzwerk wie der Sat-to-IP Router befindet . a) Zugriff über Windows Mit Windows können Sie das Web Interface des DIGIBIT R1 aufrufen . Doppel klicken Sie im Bereich Netzwerk auf das DIGIBIT- xxxxxx Icon . - Seite 9 b) Zugriff über IP-Adresse Um auf die Schnittstelle zugreifen zu können, muss man die IP-Adresse des DIGIBIT kennen . Diese IP-Adresse wird durch den Netzwerkrouter vergeben und kann im Kon- figurationsmenü des Netzwerkrouters eingesehen werden (Voraussetzung: das DHCP Protokoll ist aktiviert) . Alternativ kann man die IP-Adresse auch über eine kostenlo- se Software herausfinden, z .B .
-
Seite 10: Lnb Anschluss
Tuner 1 bzw . Tuner 1&2), die Anzahl der Clients entspricht dann 1 bzw . 2 . Bitte setzen Sie in diesem Fall den LNB-Typ auf Quad. Quad-LNB: Schließen Sie den DIGIBIT R1 direkt an ein Quad-LNB (Quatro-Switch LNB) oder an die Ausgänge eines Multischalters (1 bis 4 Tuner) an . - Seite 11 Empfang nach diesen Einstellungen möglich . Client Receiver: z .B . TELESTAR TD 2510 HD, TD 2520 HD . Für weitere Informationen besuchen Sie bitte unsere Internetseite www .telestar .de . Client Applikation für Android oder IOS: z .B .
-
Seite 12: Dlna Senderliste Des Digibit R1
Die vorinstallierte DLNA Senderliste des DIGIBIT R1 kann durch eine andere ersetzt werden . Dazu muss die DNLA Hauptliste geändert werden . Eine aktuelle Senderliste finden Sie auf www .telestar .de . Gehen Sie hierzu bitte wie folgt vor: •... -
Seite 13: Favoritenliste
„freq“: 10743, Empfangsfrequenz des Programms „pol“: „h“, Polarisation des Programms „msys“: „dvbs“, Modulationsart des Programms dvbs oder dvbs2 „sr“: 22000 Symbolrate des Programms „pids“: [0,200,201,202,203,206] Empfangsparameter „fe“: -1 Automatische Antenneneingangswahl . „fe“: 0-3 Manuelle Eingangswahl Tuner 1 (0) bis Tuner 4 (3) . PIDs des Streams vom Satelliten: Die Zahlen in der Klammer hinter den pids: 0, PMTpid, Video pid, Audio pid1, Audio pid2,AC 3 pid... - Seite 14 Wählen Sie Bearbeiten. Sie können nun aus der Haupliste ein Programm auswählen und per Drag and Drop in die Favoritenliste ziehen .Um ein Programm aus der Favoritenliste zu entfernen, ziehen Sie dieses in den Papierkorb .
-
Seite 15: Systemeinstellungen
Passwort ändern . Geben Sie das neue Passwort zweimal ein und bestätigen durch klicken auf den Button „Ändern“ . System Neustart: Um einen Neustart des Gerätes durchzuführen, aktivieren Sie den Neustart durch Klicken auf den Button „Neustart“ . Der Neustart des DIGIBIT R1 dauert ca . 45 Sekunden . -
Seite 16: Manueller Reset
Sollten Sie Ihr individuell vergebenes Passwort vergessen haben, bei Fehlfunktionen oder versehentlich falsch eingestellten Parametern des Netzwerks können Sie hier die Werkseinstellungen Ihres DIGIBIT R1 wieder aufrufen . Achtung: Individuelle Einstellungen gehen dann verloren! Hierzu gehen Sie bitte wie folgt vor: •... -
Seite 17: M3U Programmliste
Dabei greift der Player auf eine Liste zu, in der hinterlegt ist, wo welche Dateien im Netzwerk abgelegt sind . Wenn man einen DIGIBIT R1 im Netzwerk eingebunden hat, kann man z .B . mit einem PC im selben Netzwerk und einem Mediaplayer, z .B VLC auf die Programme des R 1 zugreifen . -
Seite 18: Multicast Streaming
Im Mediaplayer, in diesem Fall der VLC Player, kann nun dieser Link eingetragen werden . Damit erhält der Player nun alle erfoderlichen Informationen und kann die einzelnen Programme abspielen . Hinweis: Der PC muss dafür das Bonjour Protokoll (Multicast DNS) unterstützen . Dies ist eine Apple Implementierung . - Seite 19 Die Liste baut sich wie folgt auf: #EXTM3U #EXTINF:[Länge des Streams in Sekunden],[Name] fe=[Tunerwahl]&src=[DiSEqC-Befehl]&freq=[Satellitenfrequenz]&sr=[Symbolrate]&pol=[ Polarisation]&msys=[Übertragungs-Standard]&pids=[PAT,V-PID,A-PID,PMT] #EXTINF ist optional und ist der Wert für die „Länge des Streams“; bei „-1“, wird die Länge nicht beachtet . Die Zeile „fe=…“ enthält die DVB-Empfangsparameter In diesem Beispiel ist ein Multicast Stream enthalten .
-
Seite 20: Digibit R1 - Beispiele Für Clienten
Geräte unterstützen . Zur Zeit (Stand Drucklegung) können folgendes Geräte als Clienten eingesetzt werden: TELESTAR TD 2510 HD, TD 2520 HD, TD 2522 HD, TD 2525 HD, Digio 30 i HD+, Digio 33 i HD+ . Alle Geräte sind komfortable Satellitenreceiver, die auch als Sat-to-IP Clienten ein- gesetzt werden können . -
Seite 21: Dlna Clients
MS Windows, MAC OSX und Linux) finden Sie unter: www .vlc .de (inkl . kostenlosem Download) . Wir empfehlen den DVB Viewer zur Nutzung mit dem DIGIBIT R1 . Dieser Player eignet sich für MS Windows . Der Vorteil des DVB Viewers ist, dass er alle Eigenschaften... -
Seite 22: Dvb-Viewer
6.5 DVB-Viewer Das Programm DVB Viewer können Sie auf www .dvbviewer .com herunterladen . Nach der Installation des Programms gehen Sie zur einmaligen Einrichtung gehen Sie bitte wie folgt vor: Wählen Sie Einstellungen- Optionen. Klicken Sie auf Hardware. Klicken Sie auf Settings, wählen Sie hier das Gerät DIGIBIT in der Server Liste aus . Bestätigen Sie mit OK. -
Seite 23: Anzeigebereich
Verlassen Sie das Menü Optionen über die Taste OK. Danach können die Programme über die Benutzeroberfläche der Software angezeigt werden . Menüleiste Anzeigebereich Kontroll-& Werkzeugleiste... -
Seite 24: Technische Daten
7. Technische Daten • DVB-S 2 kompatibler Sat-to-IP Router für bis zu 4 Teilnehmer • Unterstützt 1Gbit Netzwerkverbindungen • Bis zu 4 unterschiedliche TV-Kanäle • Unicable-tauglich nach DIN EN 50494 (SCR) • Web-basiertes Konfigurationsmenü • Externes Energieeffizientes Netzteil (100-240V AC . 50/60Hz; max . Stromverbrauch: 36W, Bereitschaftsmodus ca . -
Seite 25: Fehlersuchhilfen
Bitte überprüfen Sie die LNB Einstellungen des Routers, sie finden Informationen hierzu in Kapitel 5 .2 dieser Anleitung . Werkseitig ist an Ihrem DIGIBIT R1 der LNB Typ „Quad“ eingestellt . Wenn Sie den direkten Anschluss an ein Quattro LNB oder ein... -
Seite 26: Faq Sat>Ip
Suchfunktion im App Store nach Sat>IP (SatIP)suchen . Nach Kundeninformation wird automatisch eine Pro- Die Liste ist über das Webinterface des DIGIBIT R1 abrufbar . grammliste auf DIGIBIT R1 geladen . Dort kann Sie angezeigt, aber auch heruntergeladen, bzw . - Seite 27 Gibt es Software für Mac OSX, mit der ich den DIGIBIT Zurzeit kann man mit Mac OSX (Betriebssystem für R1 nutzen kann? MacBooks und andere Mac PCs) den DIGIBIT R1 mit der Software ELGATO Eye TV oder dem VLC Player nutzen . Kann ich den DIGIBIT R1 mit jedem DSL-Router Grundsätzlich ist es möglich, den DIGIBIT R1 mit jedem...
- Seite 28 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen . Änderungen und Druckfehler vorbehalten . Stand 04/15 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers . © 2015...
