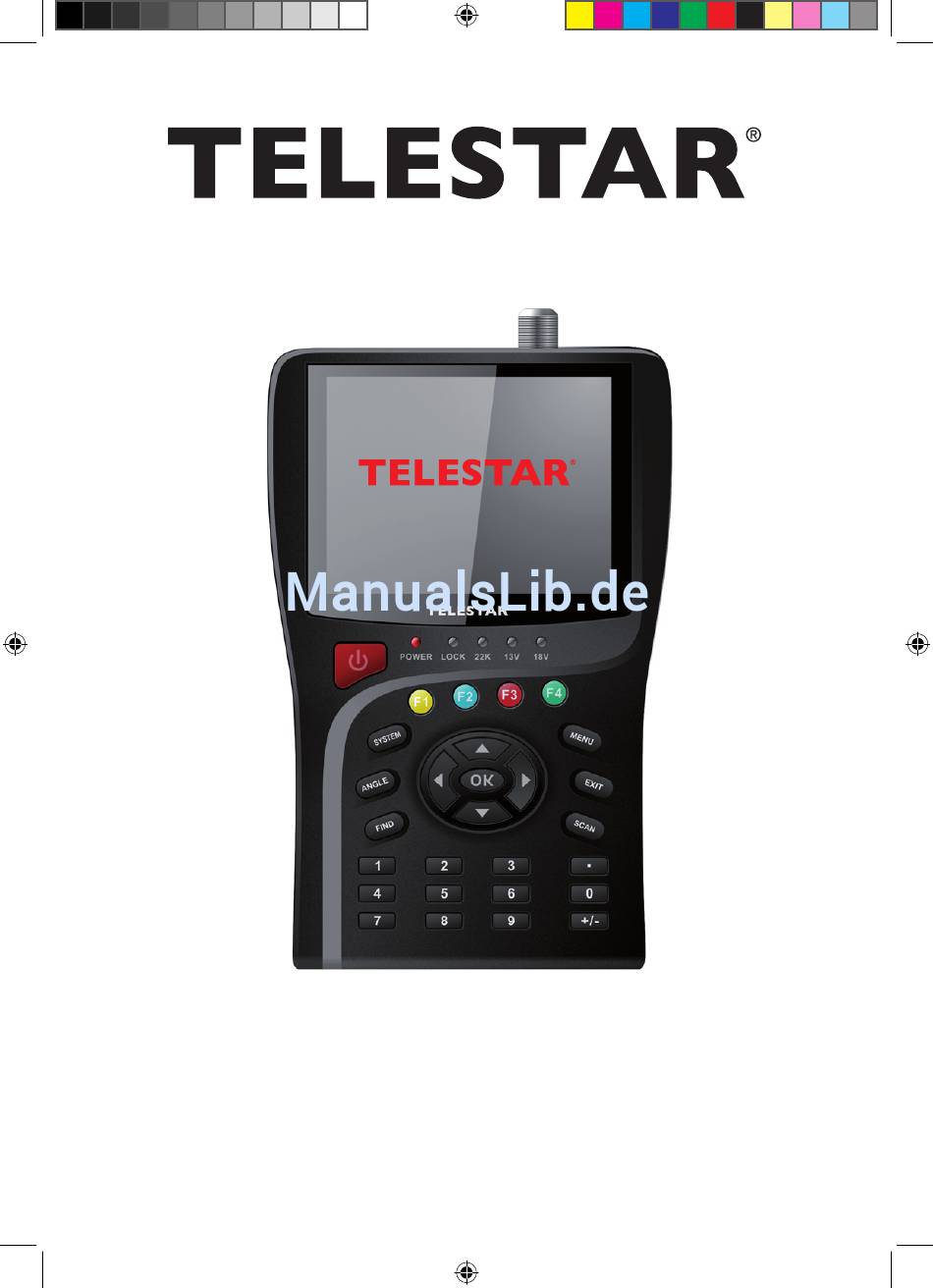

- Seite 1 Bedienungsanleitung TELESTAR SATPLUS 1 Digitaler Satelliten Messempfänger BDA SATPLUS 1 04_12.indd 1 17.04.12 12:30...
-
Seite 2: Inhaltsverzeichnis
3 . Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Lieferumfang Bitte prüfen Sie das Gerät vor der ersten Inbetriebnahme auf Vollständigkeit: 1 x Messempfänger 1 x Tasche 1 x KFZ Ladekabel 1 x Netzteil BDA SATPLUS 1 04_12.indd 2 17.04.12 12:30... -
Seite 3: Achtung! Wichtige Sicherheitshinweise
0043 (0) 820 - 55 05 67 (0,14 €/min - (nur Österreich)) Gerne können Sie auch eine E-mail an service@telestar .de oder ein Fax an 0 18 05 - 50 34 09 senden . Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland: TELESTAR Servicecenter,... -
Seite 4: Entsorgungshinweis
Verkaufsstelle ab. Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/ Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. BDA SATPLUS 1 04_12.indd 4 17.04.12 12:30... - Seite 5 BDA SATPLUS 1 04_12.indd 5 17.04.12 12:30...
-
Seite 6: Abbildungen
Abbildungen BDA SATPLUS 1 04_12.indd 6 17.04.12 12:30... -
Seite 7: Bedienelemente
System Taste Direktanwahl in das Einstellungs Menü Angle Zum Aufruf der Azimut/ Elevations Berechnung Find Taste Zum Aufrufen der Satellitenpositionssuche Netzanschluss Für externe Stromversorgung USB Anschluss Zum Anschluss eines exter- nen USB Datenträgers BDA SATPLUS 1 04_12.indd 7 17.04.12 12:30... -
Seite 8: Bedienung
1. Bedienung Mit dem TELESTAR SATPLUS 1 sind Sie in der Lage, eine Sat-Anlage optimal und ein- fach einzustellen und auszurichten . 1.1. Erste Inbetriebnahme Vor der ersten Inbetriebnahme sollte der Akku des Gerätes geladen werden . Der erste Ladevorgang sollte mindestens 4 Stunden betragen . -
Seite 9: Einstellungen
Lautstärke des Pegeltons . Sprache: > Wählen Sie hier die Menüsprache aus . Sie haben die Wahl zwischen Englisch, Türkisch, Russisch, Deutsch, Französisch, Griechisch, Italienisch, Polnisch, Ukrainisch, Portugiesisch, Niederländisch, Spanisch und Arabisch . BDA SATPLUS 1 04_12.indd 9 17.04.12 12:30... -
Seite 10: Werkseinstellung
Signalstärke in dBuV . > Mit den Pfeiltasten links/rechts können Sie den LNB Typ auswählen, mit dem die Satellitenposition zu empfangen ist . > Den Menüpunkt Satellitenerkennung können Sie über die Exit Taste verlassen . BDA SATPLUS 1 04_12.indd 10 17.04.12 12:30... -
Seite 11: Transponder Suche
Intelsat 901 NSS 7 Intelsat 905 24 .5W Intelsat 907 27 .5W C_Intelsat 907 27 .5W Hispasat Intelsat 903 34 .5W C_NSS 806 40 .5W C_Inelsat 3 R C_Inelsat 1 R Intelsat 707 BDA SATPLUS 1 04_12.indd 11 17.04.12 12:30... - Seite 12 64 .2E Intelsat 902 C_Intelsat 902 Intelsat 904 C_NSS 703-5 Bonum 1 Express AM 22 C_Yamai 202 Intelsat 12 Turksat 2A-3A Express AM 1 C_Express AM1 Hellas Sat 2 Eutelsat W4 Eurobird 3 BDA SATPLUS 1 04_12.indd 12 17.04.12 12:30...
- Seite 13 Wählen Sie eine Satellitenposition aus und bestätigen Sie mit OK . Es erscheint eine Auswertung des aktuell eingestellten Transponders . Ausgewertet wird hier: - Signalstärke in dBuV - Signalqualität in dB - Bit Error Rate (Bitfehlerrate) in dezimaler Aufschlüsselung BDA SATPLUS 1 04_12.indd 13 17.04.12 12:30...
- Seite 14 Sollten Sie Änderungen in den beschriebenen Feldern Satelliten Name, Tps Paket, LNB, oder DiSEqC Port vorgenommen haben, werden diese bei Verlassen dieses Menüpunkts vom Gerät automatisch abgespeichert und stehen beim nächsten Einschalten wieder zur Verfügung . BDA SATPLUS 1 04_12.indd 14 17.04.12 12:30...
-
Seite 15: Diseqc Suche
Über die grüne Funtionstaste können Sie zusätzlich den LNB Typ der Sat- Anlage anwählen . Sobald die Anzeige „Bitte warten“ verschwunden ist, hat das Gerät alle Ports mit den jeweils 4 Schaltkriterien geprüft . BDA SATPLUS 1 04_12.indd 15 17.04.12 12:30... -
Seite 16: Paket Kontrolle
> Mit der gelben Taste können Sie die Satellitenposition wechseln . > Mit der roten Taste ändern Sie den DiSEqC Befehl . > Mit der grünen Taste ändern Sie den LNB Typ . BDA SATPLUS 1 04_12.indd 16 17.04.12 12:30... -
Seite 17: Diseqc Motor Suche
Betätigen Sie dazu die grüne Taste. > Wählen Sie den Typ der Motorsteuerung aus, den der angeschlossene Motor unterstützt . Das Gerät unterstützt Funktionen für die DiSEqC 1 .2 Steuerung sowie für das USALS Protokoll . BDA SATPLUS 1 04_12.indd 17 17.04.12 12:30... - Seite 18 Wählen Sie über die grüne Funktionstaste das Setup für den angeschlossenen Motor an . Bitte beachten Sie dabei auch die technischen Spezifikationen des Motors . > Die Funktion können Sie über die Taste EXIT verlassen . BDA SATPLUS 1 04_12.indd 18 17.04.12 12:30...
-
Seite 19: Spektrum
Die Polarisation ändern Sie über die rote Funktionstaste. > Die Spektrum Auflösung können Sie mit der grünen Taste zwischen 4 MHz und 16 MHz wählen . > Die Funktion können Sie über die Taste EXIT verlassen . BDA SATPLUS 1 04_12.indd 19 17.04.12 12:30... -
Seite 20: Fernsehen
Wenn bereits Programme nach einem Transponderwechsel gefunden wurden, kann das Hauptmenü durch Drücken der Taste EXIT verlassen werden . Es erscheint dann wieder das Fernsehbild . Zusätzlich haben Sie die Möglichkeit, im Fernsehmodus eine laufende BDA SATPLUS 1 04_12.indd 20 17.04.12 12:30... -
Seite 21: Usb Funktionen/Usb Update
Wählen Sie aus der Liste der zur Verfügung stehenden Programme das Programm aus, das aufgezeichnet werden soll und bestätigen Sie mit OK. > Um die Aufzeichnung zu beenden, betätigen Sie die EXIT Taste . Anschließend bestätigen Sie die Frage mit Ja . BDA SATPLUS 1 04_12.indd 21 17.04.12 12:30... -
Seite 22: Wiedergabe Einer Aufzeichnung
Über die Funktionstasten sowie das Navigationskreuz können Sie innerhalb der Aufzeichnung vor- und zurückspulen oder das Abspielen pausieren . > Durch Drücken der EXIT Taste kehren Sie in die Übersicht zurück, die Wiedergabe wird beendet . BDA SATPLUS 1 04_12.indd 22 17.04.12 12:30... -
Seite 23: Anzeige Von Bildern
Über die blaue Funktionstaste im USB Menü können Sie verschiedene Funktionen ausführen. Darunter auch die Funktion Formatieren. Wenn Sie diese Funktion auswählen, wird der USB Datenträger gelöscht und neu formatiert. Alle auf dem Datenträger befindlichen Dateien gehen damit verloren!! BDA SATPLUS 1 04_12.indd 23 17.04.12 12:30... -
Seite 24: Suche Und Ausrichtung Der Satellitenanlage
Verlassen Sie die Kompass Funktion mit Hilfe der EXIT Taste . > Drücken Sie die Taste SCAN . > Wählen Sie unter Satelliten Name den Satelliten aus, auf den Sie die Anlage ausrichten möchten . BDA SATPLUS 1 04_12.indd 24 17.04.12 12:30... -
Seite 25: Screenshot Funktion
Display . Das Bild wird als BMP Datei im Ordner Bilder auf dem USB Datenträger abgespeichert . > Die Datei können Sie im USB Menü über den Punkt USB Werkzeug auch umbenennen . BDA SATPLUS 1 04_12.indd 25 17.04.12 12:30... -
Seite 26: Technische Daten
Flash Speicher: 4Mbyte DDRAM Speicher: 32Mbyte Umgebungstemperatur: 0~40 Grad Cellsius Stromversorgung Ausgangsspannung/ Strom Netzteil: 12 .6V,1 .7A Eingangspannung Netzteil: 175 - 250 V ~, 50/60 Hz Gewicht/Abmessung: 470 g/105 x 170 x 45mm BDA SATPLUS 1 04_12.indd 26 17.04.12 12:30... - Seite 27 BDA SATPLUS 1 04_12.indd 27 17.04.12 12:30...
- Seite 28 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen . Änderungen und Druckfehler vorbehalten . Stand 04/12 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers . © 2012 BDA SATPLUS 1 04_12.indd 28 17.04.12 12:30...
