Telestar DIGIBIT R1 Bedienungsanleitung
Sat-to-ip für bis zu 4 teilnehmer
Vorschau ausblenden
Andere Handbücher für DIGIBIT R1:
- Bedienungsanleitung (28 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Telestar DIGIBIT R1
Inhaltszusammenfassung für Telestar DIGIBIT R1

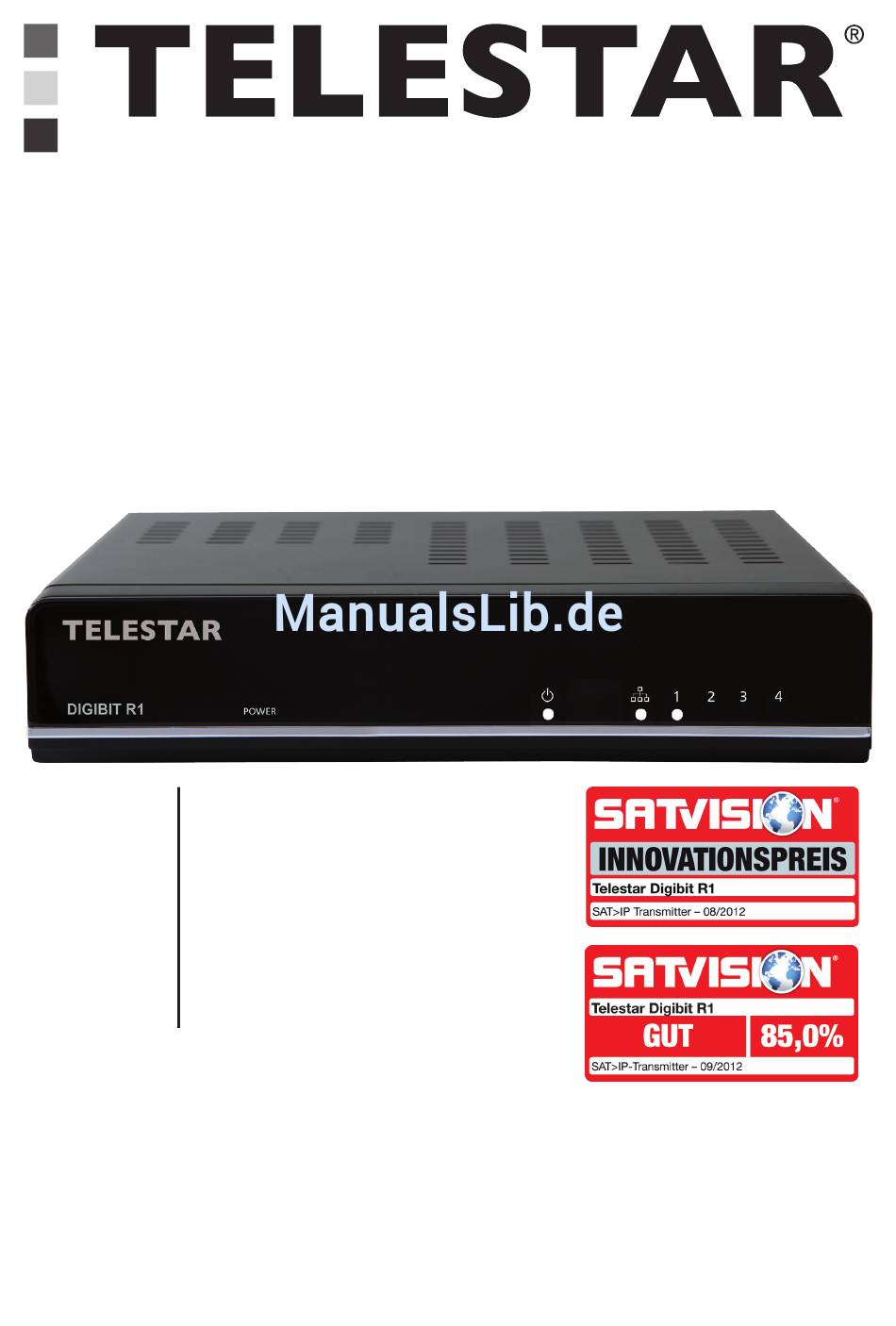

- Seite 1 & more Bedienungsanleitung TELESTAR DIGIBIT R1...
-
Seite 2: Inhaltsverzeichnis
5. Installation des Sat-to-IP-Routers ..........7 5.1. Voraussetzungen für Zubehör ............7 5.2 LNB Anschluss ................8 5.3. Webinterface ................8 5.4 Ändern der DLNA Senderliste des DIGIBIT R1 ......11 5.5 Systemeinstellungen ..............11 5.6 manueller Reset ................12 5.7 Netzwerk ..................13 6. -
Seite 3: Abbildungen
Sehr geehrter Kunde: Vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben. Sollte der DIGIBIT R1 nicht richtig funktionieren, muss nicht gleich ein Defekt vorlie- gen. Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an! Technische Hotline für Deutschland: 0 26 76-95 20 101... -
Seite 4: Bitte Zuerst Lesen
Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden. > Das Kapitel 6 beinhaltet einige Beispiele über die unterschiedlichen Clients, die mit dem DIGIBIT R1 betrieben werden können. > Die technischen Daten finden Sie in Kapitel 7. -
Seite 5: Entsorgungshinweis
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät. 4. Der Router darf niemals Flüssigkeiten oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf den Receiver. 5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzuschalten. 6. -
Seite 6: Anschluss
In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/ Akkus einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen. Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. -
Seite 7: Anschlüsse
DIGIBIT R1. Verbinden Sie den DIGIBIT R1 über ein Netzwerkkabel mit einem DSL-Router Via USB können Sie externe Speichermedien mit dem DIGIBIT R1 verbinden, um Soft- ware Updates durchzuführen. Bei einem Update über USB am direkt am Digibit werden 2 Dateien benötigt. -
Seite 8: Lnb Anschluss
Single oder Twin LNB: Der Betrieb mit einem Single oder Twin LNB ist möglich (An- schluss an Tuner 1 bzw. Tuner 1&2), die Anzahl der Clients entspricht dann 1 bzw. 2. Quad-LNB: Schließen Sie den DIGIBIT R1 direkt an ein Quad-LNB (Quatro-Switch LNB) oder an die Ausgänge eines Multischalters (1 bis 4 Tuner) an. - Seite 9 ohne Doppelpunkte. Sie finden die MAC Adresse auf der Unterseite des Gerätes. c) Zugriff über den Router Eine weitere Möglichkeit ist der Zugriff über den Router. Öffnen Sie über den Web Browser das Konfigurationsmenü des Routers. (Hier gezeigt am Beispiel einer AVM FritzBox). Wählen Sie den Konfigurationspunkt für Heimnetz an.
- Seite 10 Stellen Sie unter Antenne den Typ des angschlossenen LNB´s ein. Bitte lesen Sie dazu auch Kapitel 5.2. DLNA ist werkseitig in den Grundeinstellungen aktiviert, diese Funktion kann über das Web-Interface unter dem Punkt DLNA deaktiviert werden.
-
Seite 11: Ändern Der Dlna Senderliste Des Digibit R1
5.4 Ändern der DLNA Senderliste des DIGIBIT R1 Die vorinstallierte DLNA Senderliste des DIGIBIT R1 kann durch eine andere ersetzt werden. Eine aktuelle Senderliste finden Sie auf www.telestar.de. Gehen Sie hierzu bitte wie folgt vor: • Greifen Sie via Web-Interface auf den DIGIBIT zu. -
Seite 12: Manueller Reset
Werkseinstellungen Ihres DIGIBIT R1 wieder aufrufen. Achtung: Individuelle Einstellungen gehen dann verloren! Aktivieren Sie den Neustart durch klicken auf den Button „Neustart“. Der Neustart des DIGIBIT R1 dauert ca. 45 Sekunden. 5.6 manueller Reset Sollte sich der Router einmal aufhängen, kann man den DIGIBIT manuell in die Werkseinstellung zurücksetzen. -
Seite 13: Netzwerk
5.7 Netzwerk Die Netzwerk IP wird in der Werkseinstellung automatisch vom angeschlossenen Router vergeben. Ab Software Version 1.10.0.80 des Digibit R 1 kann neben dieser dynamischen IP auch eine fest IP Adresse eingestellt werden. So kann der Digibit R 1 auch ohne einen Router im Netzwerk betrieben werden. -
Seite 14: Digibit R1 - Beispiele Für Clients
Player u.ä.. Hier einige Beispiele verfügbarer Applikationen: iPad/iPhone: Die Applikation AirAV ist über den iTunes Store als Download verfügbar • das iPad/iPhone muss im gleichen Netzwerk wie der DIGIBIT R1 verbunden sein • laden Sie die App herunter und führen Sie diese aus •... -
Seite 15: Video Player
MS Windows, MAC OSX und Linux) finden Sie unter: www.vlc.de (inkl. kostenlosem Download). Wir empfehlen den DVB Viewer zur Nutzung mit dem DIGIBIT R1. Dieser Player eignet sich für MS Windows und kann kostenlos auf www.telestar.de heruntergeladen werden. Der Vorteil des DVB Viewers ist, dass er alle Eigenschaften eines Digitalreceivers (z.B. -
Seite 16: Technische Daten
7. Technische Daten • DVB-S 2 kompatibler Sat-to-IP Router für bis zu 4 Teilnehmer • Unterstützt 1Gbit Netzwerkverbindungen • Bis zu 4 unterschiedliche TV-Kanäle • Unicable-tauglich nach DIN EN 50494 (SCR) • Web-basiertes Konfigurationsmenü • externes Energieeffizientes Netzteil (100-240V AC. 50/60Hz; max. Stromverbrauch: 36W, Bereitschaftsmodus ca. -
Seite 17: Fehlersuchhilfen
Prüfen Sie ob das Gerät mit dem Netzschalter auf der Rückseite eingeschaltet ist. Prüfen Sie die korrekte Verkabelung des Netzadapters. 2. Es kann keine Verbindung mit Clients oder PC´s zu dem DIGIBIT R1 herge- stellt werden, die Kontrollleuchten an der Front des DIGIBIT R1 leuchten: Prüfen Sie Ihr LAN Verbindung. -
Seite 18: Faq´s Sat>Ip
9. FAQ SAT>IP Fragen Antworten Kann ich den DIGIBIT R1 auch mit einer Spielekonsole be- Grundsätzlich funktioniert die PlayStation3 über den ein- treiben und welche Voraussetzungen brauche ich hierfür? gebauten Videoplayer. Das Gerät muss über WLAN im Netzwerk eingebunden sein. Siehe auch Anleitung auf www.telestar.de NEWSTICKER. - Seite 19 Leider können wir zur Zeit keinen Support für DNLA fähige TV Geräte geben. Bitte informieren Sie sich bei dem Hersteller Ihres Fernsehgerätes. Gibt es Software für Mac OSX, mit der ich den DIGIBIT R1 Zurzeit kann man mit Mac OSX (Betriebssystem für Mac- nutzen kann? Books und andere Mac PCs) den DIGIBIT R1 lediglich mit dem VLC Player nutzen.
- Seite 20 Kann ich den DIGIBIT R1 mit jedem DSL-Router betrei- Grundsätzlich ist es möglich, den DIGIBIT R1 mit jedem ben? DSL-Router zu betreiben, sofern der Datendurchsatz des Routers ausreichend ist. Verwendet man z.B. einen DSL- Router mit einem Datendurchsatz von 100 MBit, kann dies zu Klötzchenbildung bzw.
