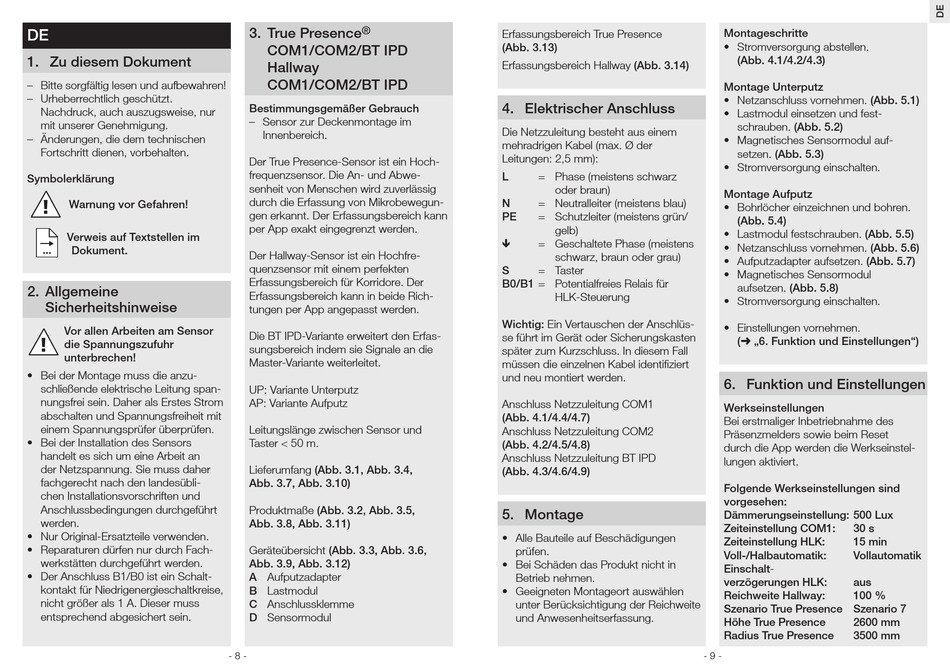

DE
1. Zu diesem Dokument
– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur
mit unserer Genehmigung.
– Änderungen, die dem technischen
Fortschritt dienen, vorbehalten.
Symbolerklärung
!
Warnung vor Gefahren!
Verweis auf Textstellen im
...
Dokument.
2. Allgemeine
Sicherheitshinweise
Vor allen Arbeiten am Sensor
!
die Spannungszufuhr
unterbrechen!
• Bei der Montage muss die anzu-
schließende elektrische Leitung span-
nungsfrei sein. Daher als Erstes Strom
abschalten und Spannungsfreiheit mit
einem Spannungsprüfer überprüfen.
• Bei der Installation des Sensors
handelt es sich um eine Arbeit an
der Netzspannung. Sie muss daher
fachgerecht nach den landesübli-
chen Installationsvorschriften und
Anschlussbedingungen durchgeführt
werden.
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fach-
werkstätten durchgeführt werden.
• Der Anschluss B1/B0 ist ein Schalt-
kontakt für Niedrigenergieschaltkreise,
nicht größer als 1 A. Dieser muss
entsprechend abgesichert sein.
®
3. True Presence
COM1/COM2/BT IPD
Hallway
COM1/COM2/BT IPD
Bestimmungsgemäßer Gebrauch
– Sensor zur Deckenmontage im
Innenbereich.
Der True Presence-Sensor ist ein Hoch-
frequenzsensor. Die An- und Abwe-
senheit von Menschen wird zuverlässig
durch die Erfassung von Mikrobewegun-
gen erkannt. Der Erfassungsbereich kann
per App exakt eingegrenzt werden.
Der Hallway-Sensor ist ein Hochfre-
quenzsensor mit einem perfekten
Erfassungsbereich für Korridore. Der
Erfassungsbereich kann in beide Rich-
tungen per App angepasst werden.
Die BT IPD-Variante erweitert den Erfas-
sungsbereich indem sie Signale an die
Master-Variante weiterleitet.
UP: Variante Unterputz
AP: Variante Aufputz
Leitungslänge zwischen Sensor und
Taster < 50 m.
Lieferumfang (Abb. 3.1, Abb. 3.4,
Abb. 3.7, Abb. 3.10)
Produktmaße (Abb. 3.2, Abb. 3.5,
Abb. 3.8, Abb. 3.11)
Geräteübersicht (Abb. 3.3, Abb. 3.6,
Abb. 3.9, Abb. 3.12)
A Aufputzadapter
B Lastmodul
C Anschlussklemme
D Sensormodul
- 8 -
Erfassungsbereich True Presence
(Abb. 3.13)
Erfassungsbereich Hallway (Abb. 3.14)
4. Elektrischer Anschluss
Die Netzzuleitung besteht aus einem
mehradrigen Kabel (max. Ø der
Leitungen: 2,5 mm):
L
= Phase (meistens schwarz
oder braun)
N
= Neutralleiter (meistens blau)
PE
= Schutzleiter (meistens grün/
gelb)
= Geschaltete Phase (meistens
schwarz, braun oder grau)
= Taster
S
B0/B1 = Potentialfreies Relais für
HLK-Steuerung
Wichtig: Ein Vertauschen der Anschlüs-
se führt im Gerät oder Sicherungskasten
später zum Kurzschluss. In diesem Fall
müssen die einzelnen Kabel identifiziert
und neu montiert werden.
Anschluss Netzzuleitung COM1
(Abb. 4.1/4.4/4.7)
Anschluss Netzzuleitung COM2
(Abb. 4.2/4.5/4.8)
Anschluss Netzzuleitung BT IPD
(Abb. 4.3/4.6/4.9)
5. Montage
• Alle Bauteile auf Beschädigungen
prüfen.
• Bei Schäden das Produkt nicht in
Betrieb nehmen.
• Geeigneten Montageort auswählen
unter Berücksichtigung der Reichweite
und Anwesenheitserfassung.
Montageschritte
• Stromversorgung abstellen.
(Abb. 4.1/4.2/4.3)
Montage Unterputz
• Netzanschluss vornehmen. (Abb. 5.1)
• Lastmodul einsetzen und fest-
schrauben. (Abb. 5.2)
• Magnetisches Sensormodul auf-
setzen. (Abb. 5.3)
• Stromversorgung einschalten.
Montage Aufputz
• Bohrlöcher einzeichnen und bohren.
(Abb. 5.4)
• Lastmodul festschrauben. (Abb. 5.5)
• Netzanschluss vornehmen. (Abb. 5.6)
• Aufputzadapter aufsetzen. (Abb. 5.7)
• Magnetisches Sensormodul
aufsetzen. (Abb. 5.8)
• Stromversorgung einschalten.
• Einstellungen vornehmen.
(➜ „6. Funktion und Einstellungen")
6. Funktion und Einstellungen
Werkseinstellungen
Bei erstmaliger Inbetriebnahme des
Präsenzmelders sowie beim Reset
durch die App werden die Werkseinstel-
lungen aktiviert.
Folgende Werkseinstellungen sind
vorgesehen:
Dämmerungseinstellung: 500 Lux
Zeiteinstellung COM1:
30 s
Zeiteinstellung HLK:
15 min
Voll-/Halbautomatik:
Vollautomatik
Einschalt -
verzögerungen HLK:
aus
Reichweite Hallway:
100 %
Szenario True Presence Szenario 7
Höhe True Presence
2600 mm
Radius True Presence
3500 mm
