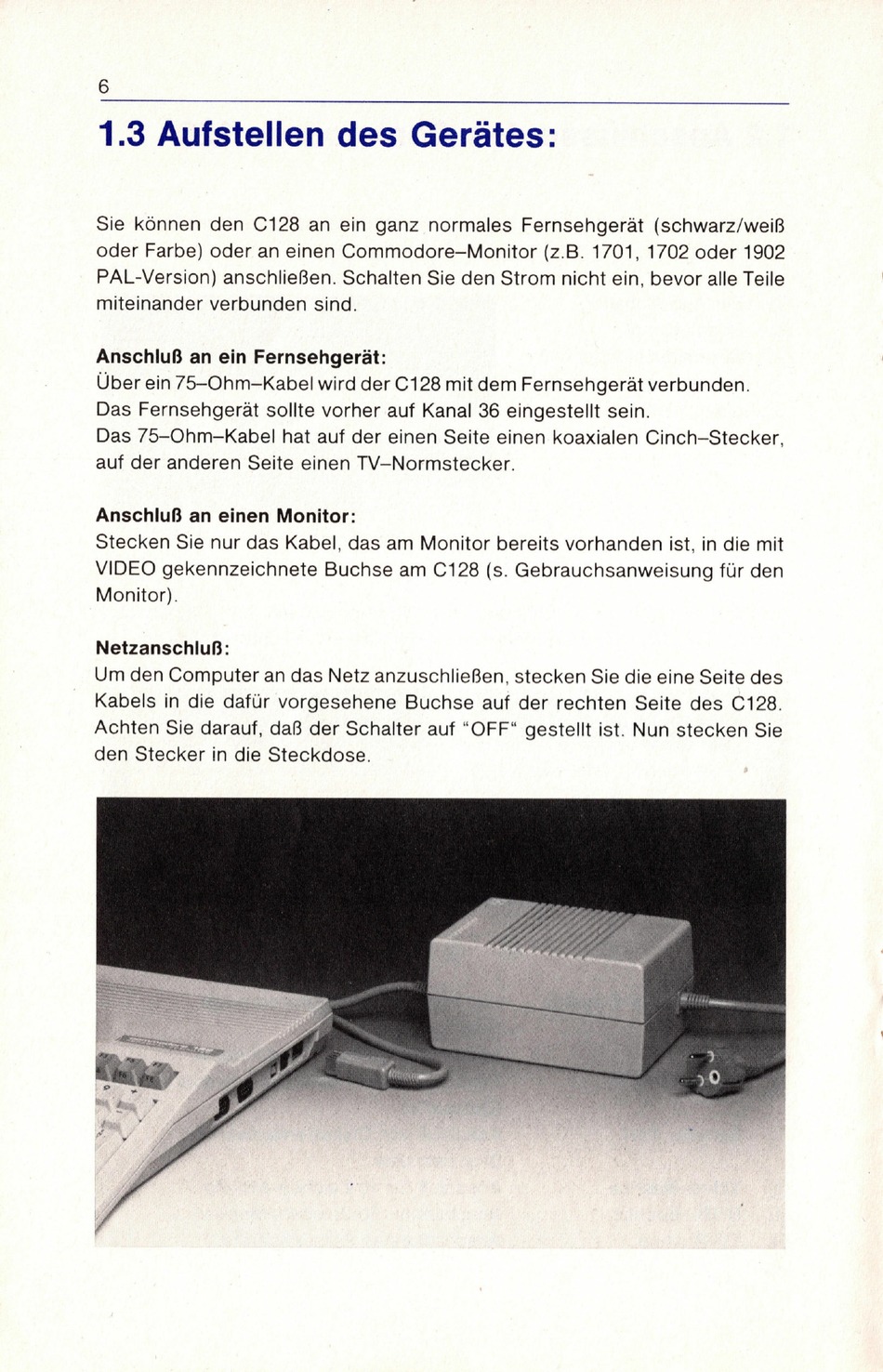

1.3 Aufstellen des Gerates:
Sie können den C128 an ein ganz normales Fernsehgerät (schwarz/weiß
oder Farbe) oder an einen Commodore-Monitor (z.B. 1701, 1702 oder 1902
PAL-Version) anschließen. Schalten Sie den Strom nicht ein, bevor alle Teile
miteinander verbunden sind.
Anschluß an ein Fernsehgerät:
Über ein 75-Ohm-Kabel wird der C128 mit dem Fernsehgerät verbunden.
Das Fernsehgerät sollte vorher auf Kanal 36 eingestellt sein.
Das 75-Ohm-Kabel hat auf der einen Seite einen koaxialen Cinch-Stecker,
auf der anderen Seite einen TV-Normstecker.
Anschluß an einen Monitor:
Stecken Sie nur das Kabel, das am Monitor bereits vorhanden ist, in die mit
VIDEO gekennzeichnete Buchse am C128 (s. Gebrauchsanweisung für den
Monitor).
Netzanschluß:
Um den Computer an das Netz anzuschließen, stecken Sie die eine Seite des
Kabels in die dafür vorgesehene Buchse auf der rechten Seite des C128.
Achten Sie darauf, daß der Schalter auf <OFF< gestellt ist. Nun stecken Sie
den Stecker in die Steckdose.
