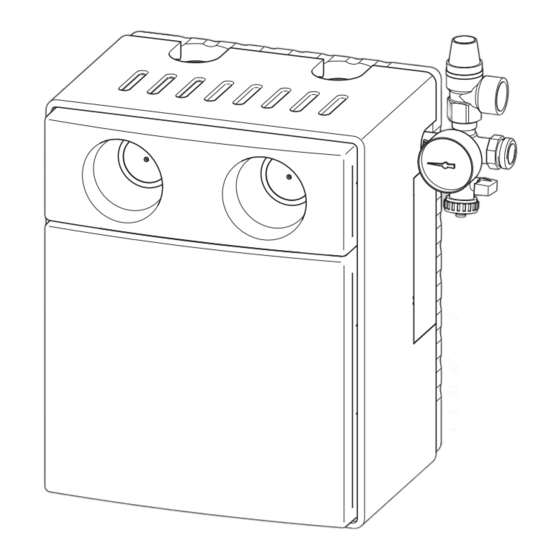

- Seite 1 Komplettstation Installations- und Bedienungsanleitung KS RR2 Vor Installation und Wartung sorgfältig lesen.
- Seite 2 5.1.3 Luftfreiheit der Ofenanlage prüfen ....15 5.1.4 Betriebsdruck einstellen ......15 KS RR2 – 6 720 806 954 (2013/07)
- Seite 3 ▶ Niemals sich selbst in Lebensgefahr bringen. Die eigene Sicherheit geht immer vor. Originalersatzteile ▶ Nur Originalersatzteile vom Hersteller verwenden. Für Schäden, die durch nicht vom Hersteller gelieferte Ersatzteile entstehen, kann der Hersteller keine Haftung übernehmen. KS RR2 – 6 720 806 954 (2013/07)
- Seite 4 (Pellet-Kaminofen) abzuschalten. Beim Holzscheit-Kaminofen ist Bestimmungsgemäße Verwendung dieses Relais ohne Verwendung. Die Komplettstation KS RR2 ist für die hydraulische Anbindung von was- sergeführten Kaminöfen, Heiz- und Kamineinsätzen mit einer wassersei- Weitere Details der Regelfunktionen sind in Kapitel 6.3, tigen Leistung bis zu 10 kW an einen Speicher oder an das Haus- Seite 17,beschrieben.
- Seite 5 • Installation und Einbindung in die Heizungsanlage ( Kapitel 4, Seite 9) • Regelungsfunktionen ( Kapitel 6.3, Seite 17). Typschild Das Typschild befindet sich auf der Innenseite der Isolierung der Komplettstation. KS RR2 – 6 720 806 954 (2013/07)
- Seite 6 • Bestätigt einen Einstellwert oder springt eine Menü- ebene tiefer physikalische Einheit des in Position 3 angezeigten Werts Tab. 5 • Verwirft eine Einstellung • Springt eine Bedienebene höher (zurück) Betriebsart • Stellt die Betriebsart ein Tab. 3 Bedientasten KS RR2 – 6 720 806 954 (2013/07)
- Seite 7 Eine der Systemgrafiken wird angezeigt. wird durch Blinken angezeigt. ▶ Um die Werte für eine andere Komponente anzuzeigen, Schritte wie- Ausnahme: solange eine Funktion im Handbetrieb ist, blinken deren derholen. Symbole immer. KS RR2 – 6 720 806 954 (2013/07)
- Seite 8 ▶ Zugelassenen Heizungsfachbetrieb verständigen. Pumpe sitzt fest ▶ Zugelassenen Heizungsfachbetrieb verständigen. Speichermaximaltemperatur erreicht keine Störung blinkt Pumpe wurde im Handbetrieb ausgeschaltet (off) • keine Störung ▶ Zugelassenen Heizungsfachbetrieb verständigen. Tab. 7 Allgemeine Störungen KS RR2 – 6 720 806 954 (2013/07)
- Seite 9 Für die Installation werden Standardwerkzeuge aus dem Bereich Hei- zungsbau, Gas- und Wasserinstallation und Elektroinstallation benötigt. Zusätzlich wird für die Montage ein Steckschlüsseleinsatz (SW 13 mm) mit einer Verlängerung von 150 mm benötigt. KS RR2 – 6 720 806 954 (2013/07)
- Seite 10 Bild 9 Vorderen Wärmeschutz demontieren Zur Stromversorgung ist neben der Komplettstation eine Steckdose Rohrgruppe (Bild 8, [4], Seite 10) erforderlich. Diese darf nicht über den Hei- Hinterer Wärmeschutz zungsnotschalter abschaltbar sein. Vorderer Wärmeschutz Blende KS RR2 – 6 720 806 954 (2013/07)
- Seite 11 5 Litern. Die Gesamtgröße des Ausdehnungsgefä- ßes muss aber an die Größe der angeschlossenen Hydraulik angepasst werden (inklusive angeschlosse- nem Speicher). ▶ Ausdehnungsgefäß ( Bild 12, [3]) an der Wand befestigen. KS RR2 – 6 720 806 954 (2013/07)
- Seite 12 Rückseite des Kaminofens führen. ▶ Kesseltemperaturfühler in die entsprechende Tauchhülse am Wärme- tauscher des Kaminofens oder des Heiz- oder Kamineinsatzes montie- ren. ▶ Kesseltemperaturfühler mit der Kesselfühlerleitung ( Bild 15, Seite 13,[1]) zum Kaminofen verbinden. KS RR2 – 6 720 806 954 (2013/07)
- Seite 13 ▶ Rechten Kugelhahn (Rücklauf - blauer Griff) schließen. ▶ Füll- und Entleerhahn an der Sicherheitsgruppe und am Rücklaufrohr des Speichers öffnen. Bild 16 Verrohrung Ofenanlage Kaminofen Kesselrelaisleitung (nur bei wassergeführten Pelletöfen) Kesselfühlerleitung Komplettstation Speichertemperaturfühler Füll- und Entleerhahn Speicher KS RR2 – 6 720 806 954 (2013/07)
- Seite 14 ▶ Ofenanlage über den Füll- und Entleerhahn bis zu einem Druck kurz des Speichers schließen. vor dem Auslösedruck des Sicherheitsventils füllen. Dabei alle zuläs- ▶ Linken Kugelhahn (roter Griff) öffnen. sigen Drücke aller Komponenten beachten. ▶ Rechten Kugelhahn (Rucklauf - blauer Griff) öffnen. KS RR2 – 6 720 806 954 (2013/07)
- Seite 15 Betriebsdruck (mindes- tens 1,3 bar) eingestellt ist. 5.1.5 Regler in Betrieb nehmen und einstellen ▶ Regler in Betrieb nehmen und einstellen Kapitel 6, Seite 16. KS RR2 – 6 720 806 954 (2013/07)
- Seite 16 Ein- und Ausgänge Fühler, Signale und Relais ▶ Klemmenabdeckung [2] abnehmen. Zugentlastungen ▶ Elektrische Anschlüsse nach Anschlussplan vornehmen Leitungsöffnungen ( Kapitel 6.2.1,Tabelle 9 und Bild 23). ▶ Klemmenabdeckung ( Bild 22, [2]) aufsetzen. ▶ Befestigungsschraube [3] anziehen. KS RR2 – 6 720 806 954 (2013/07)
- Seite 17 Relais erneut. Diese Funktion des Kesselrelais kann genutzt werden, um z. B. einen Ofen mit automatischer Brennstoffzufuhr (Pellet-Kaminofen) ein- und auszuschalten. Beim Holzscheit-Kaminofen ist dieses Relais ohne Ver- wendung. Bild 24 Kunststoffbrücke entfernen KS RR2 – 6 720 806 954 (2013/07)
- Seite 18 Minute der Regler eine Ebene zurückgesetzt, bis er in der Standardanzeige ist. Bei Stromausfall bleiben die geänderten Werte bis auf die Uhrzeit erhalten. • Die Anzeigen sind in Ringstruktur angeordnet. Nach dem letzten Bild wird wieder das erste Bild angezeigt. KS RR2 – 6 720 806 954 (2013/07)
- Seite 19 Regler RV2 2 sec. 2 sec. 2 sec. 5 sec. 6 720 806 954-38.1ITL Bild 26 Funktionsschema Fachmannebene KS RR2 – 6 720 806 954 (2013/07)
- Seite 20 ▶ Mit den Tasten Blätten gewünschten Wert oder gewünschte Funktion einstellen. ▶ Zum Speichern SET drücken. ▶ Um in die vorherige Bedienebene zurückzukehren, ESC drücken oder mehrmals ESC drücken bis die Systemgrafik erscheint. KS RR2 – 6 720 806 954 (2013/07)
- Seite 21 6.7.1 Betriebsart wechseln (Off, Handbetrieb, Automatik) HINWEIS: Pumpenschäden durch Trockenlaufen! ▶ Schalten Sie die Betriebsarten Handbetrieb und Au- tomatik nur ein, wenn die Anlage befüllt ist. Betriebsart Off ist im Auslieferungszustand voreingestellt. Hintergrund- beleuchtung ist rot. KS RR2 – 6 720 806 954 (2013/07)
- Seite 22 Summenwerte (Symbol Σ): Betriebsstunden seit der ersten Inbetrieb- nahme; Summenwerte können nicht zurückgesetzt werden. Differenzwerte (Symbol Δ): Betriebsstunden seit dem letzen Rückset- zen auf 0 • Einstellmenü aufrufen 1) Aufsummierte Einschaltzeiten des Ausgangs KS RR2 – 6 720 806 954 (2013/07)
- Seite 23 ▶ Um die Minuten einzustellen, eine der Tasten Blättern drücken. ▶ Zum Speichern SET drücken. Die eingestellte Uhrzeit wird angezeigt. ▶ ESC drücken um in die vorherige Bedienebene zurückzukehren oder mehrmals drücken bis die Systemhydraulik erscheint. KS RR2 – 6 720 806 954 (2013/07)
- Seite 24 Wenn einer der erforderlichen Temperaturfühler 1 oder 2 defekt ist, wird die Pumpe ausgeschaltet, das Kesselrelais geöffnet und die rote LED blinkt schnell. ▶ Temperaturfühler und elektrische Verbindungen prüfen. ▶ Bei Bedarf Temperaturfühler austauschen. KS RR2 – 6 720 806 954 (2013/07)
- Seite 25 ▶ Vor allen Reinigungsarbeiten und Wartungen Ofenan- lage abkühlen lassen. ▶ Gesamte Anlage, einschließlich der wasserseitigen Komponenten, Temperaturfühler und elektrischen Anschlüsse, auf einwandfreie Funktion prüfen. ▶ Temperaturfühler und elektrische Anschlüsse auf festen Sitz prüfen. ▶ Mängel umgehend beheben. KS RR2 – 6 720 806 954 (2013/07)
- Seite 26 Einstellung Einschalttemperatur T _____ °C min ein Einstellung Einschalttemperatur T _____ °C min aus Einstellung Regelziel absolut T _____ °C soll Einstellung Regelziel Differenz T _____ K diff Tab. 15 Inbetriebnahmeprotokoll KS RR2 – 6 720 806 954 (2013/07)
- Seite 27 F:02 Relais Relasisausgang Nicht ändern. Fühlereingang (Klemme) für Speicher- Nicht ändern. temperaturfühler Einstellung Einschalttemperatur T _____ °C Einstellung Einschalttemperatur T _____ °C Unterschrift Service-Techniker Unterschrift/Stempel/Heizungsfachfirma Tab. 15 Inbetriebnahmeprotokoll KS RR2 – 6 720 806 954 (2013/07)
- Seite 28 Nicht ändern. Fühlereingang (Klemme) für Speicher- Nicht ändern. temperaturfühler Einstellung Einschalttemperatur T _____ °C Einstellung Einschalttemperatur T _____ °C Unterschrift Service-Techniker Unterschrift/Stempel/Heizungsfachfirma Nächster Wartungstermin: Tab. 16 Inspektions- und Wartungsprotokoll KS RR2 – 6 720 806 954 (2013/07)
- Seite 29 Tab. 17 Widerstandswerte des Kesseltemperaturfühlers (NTC 20 kOhm) Widerstandswerte des Speichertemperaturfühlers T ( °C) R (k) 32,506 19,860 12,487 8,060 5,331 3,606 2,490 1,753 1,256 0,915 0,677 Tab. 18 Widerstandswerte des Speichertemperaturfühlers (NTC 10 kOhm) KS RR2 – 6 720 806 954 (2013/07)
