MONTAGE

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel
Bei Montage der Haube in Umluftversion darauf achten, dass oberhalb der Haube ein Abstand
von mindestens 8-10 cm zur oberen Begrenzung (Decke oder Brett) einzuhalten ist.

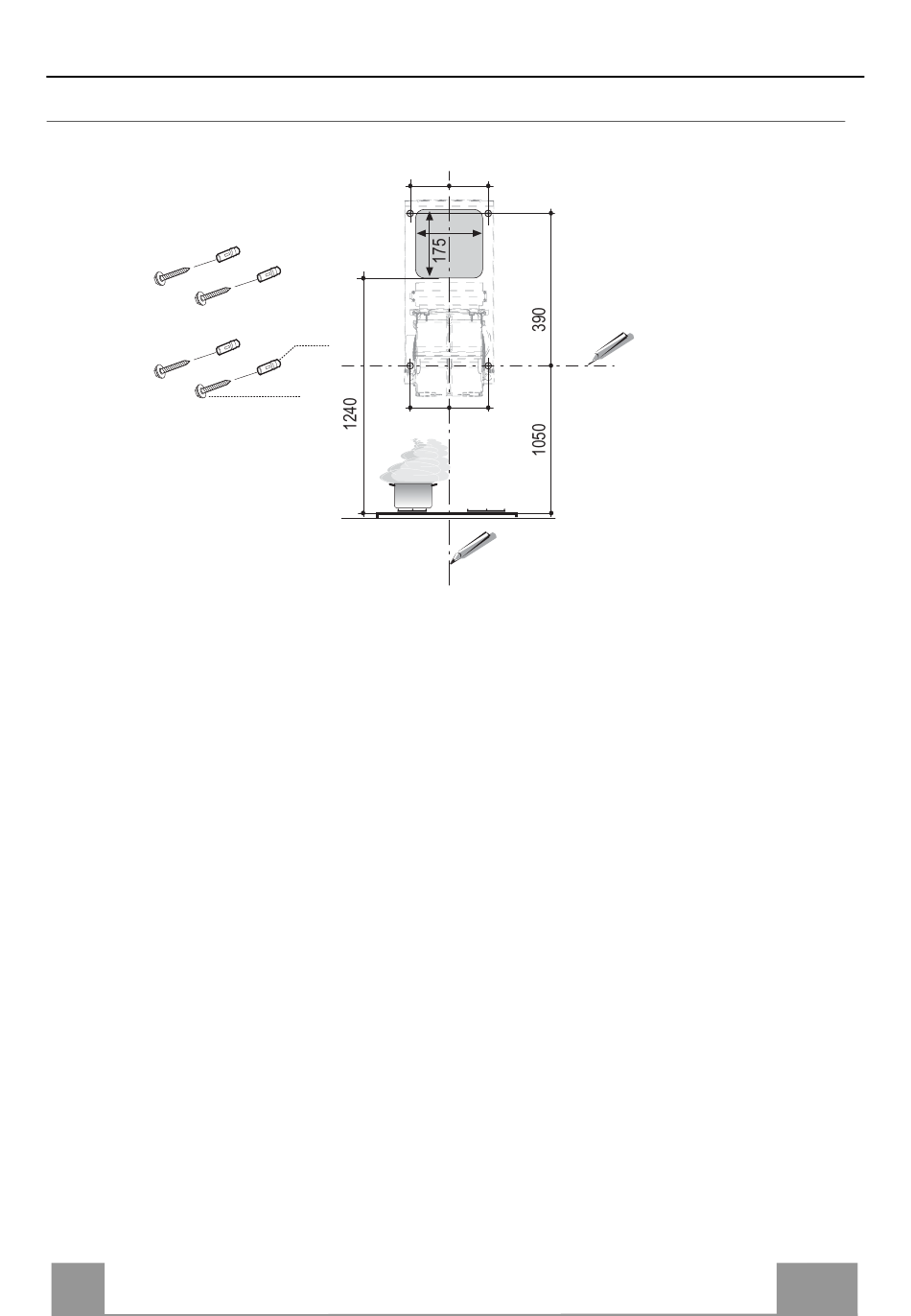

An die Wand zeichnen:
• eine vertikale Linie bis zur Decke oder oberen Begrenzung in der Mitte des Bereiches, in
dem die Haube montiert werden soll;
• eine horizontale Linie: min. 1050 oberhalb der Kochmulde;
• Wie abgebildet einen Bezugspunkt 100 mm rechts von der vertikalen Bezugslinie.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung prüfen.
• Wie abgebildet einen Bezugspunkt 390 mm oberhalb der horizontale Bezugslinie und 100
mm rechts von der vertikalen Bezugslinie.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung prüfen.
• Die gekennzeichneten Punkte mit einem Bohrer ø 10 mm bohren.
• Die Dübel 11 in die Bohrungen einfügen.
DE
100
11
12a
100 100
100
170
4
41
