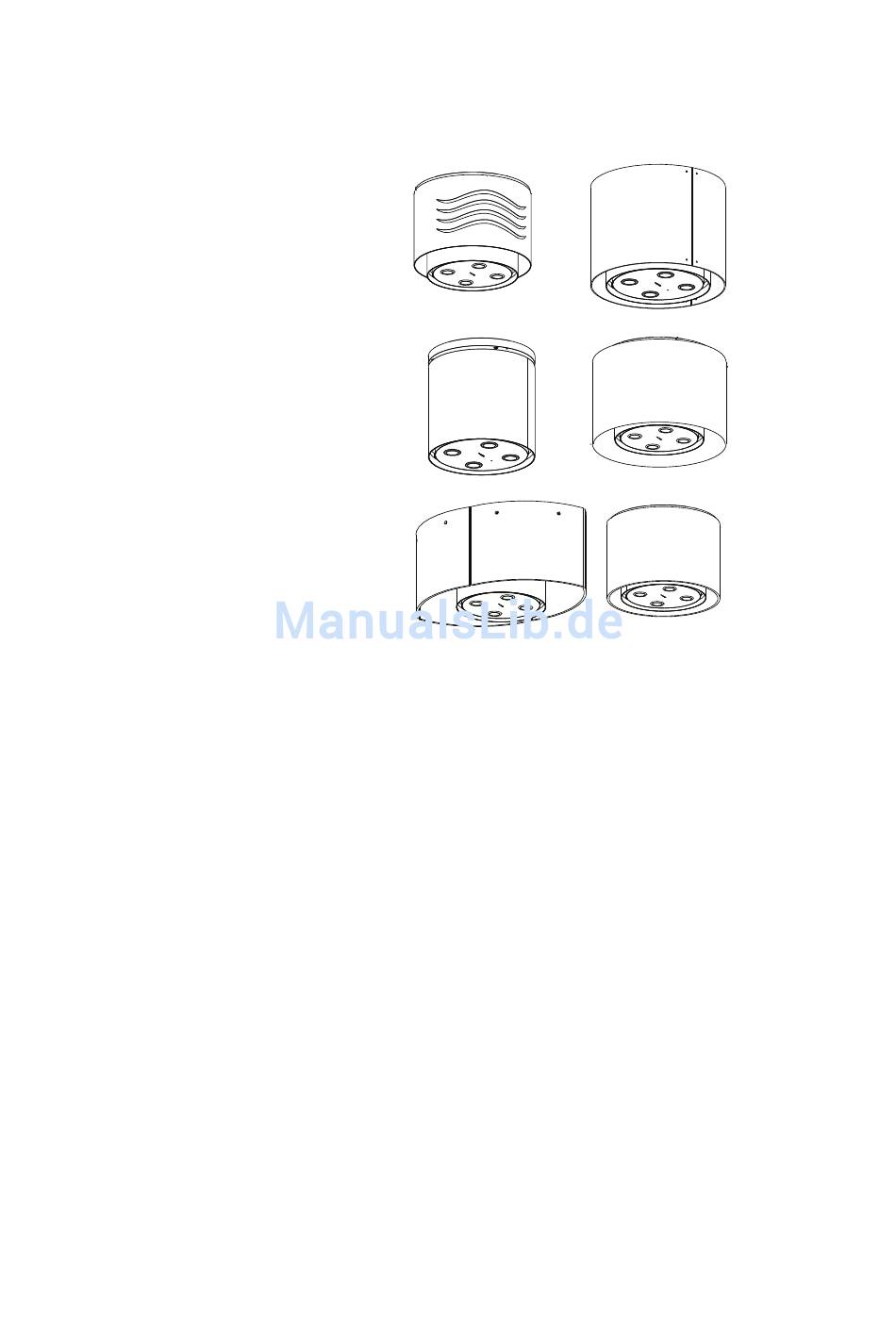

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ............................. 3 CHARAKTERISTIKEN ................................6 MONTAGE ................................... 20 BEDIENUNG ..................................31 WARTUNG ................................... 33... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten. - Seite 4 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
-
Seite 5: Wartung
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •... -
Seite 6: Charakteristiken
CHARAKTERISTIKEN Komponenten (Modell Zoom) BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor Platte der Haubenhalterung Kabelführung Sperrklinke für Endanschlag BezugMenge Installationskomponenten Dübel ø 10 mm Schrauben M5 x 70 Schraube für Sperrklinke Menge Dokumentation Betriebsanleitung... - Seite 7 ZOOM (15 Kg)
- Seite 8 Komponenten (Modelle Chic-Vanilla) BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor Platte der Haubenhalterung (mit Lampenfassung). Kabelführung Glasscheiben Befestigungsplättchen Glasscheibe Sperrklinke für Endanschlag BezugMenge Installationskomponenten Dübel ø 10 mm Schrauben M5 x 70 Schrauben M4 x 20 Schrauben M4 x 10 Schraube für Sperrklinke Gummiunterlegscheiben Menge Dokumentation...
- Seite 9 CHIC / VANILLA (30 Kg)
- Seite 10 Komponenten (Modelle Nest) BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor Platte der Haubenhalterung (mit Lampenfassung) Verlängerung der Haubenhalterungsplatte Kabelführung Glasscheiben (Erzeugnisse aus Glas manuell) Sperrklinke für Endanschlag BezugMenge Installationskomponenten Haltebügel Glasscheibe mit Buchse Dübel ø 10 mm Schrauben M5 x 70 Mutter M4 (Befestigung Bügel Plattenverlängerung)
- Seite 11 NEST (39 Kg)
- Seite 12 Komponenten (Modell Vertigo) BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor Platte der Haubenhalterung (mit Lampenfassung) Kabelführung Glasscheiben oder Paneele aus anderen Materialien Sperrklinke für Endanschlag BezugMenge Installationskomponenten Dübel ø 10 mm Schrauben M5 x 70 Zapfen /Verchromte Befestigungsschraube Glasscheibe Schraube für Sperrklinke Menge Dokumentation Betriebsanleitung...
- Seite 13 VERTIGO (20 Kg)
- Seite 14 Komponenten (Modell Kaleidos) BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor Platte der Haubenhalterung (mit Lampenfassung) Kabelführung Glasscheiben oder Paneele aus anderen Materialien Sperrklinke für Endanschlag BezugMenge Installationskomponenten Dübel ø 10 mm Schrauben M5 x 70 Zapfen /Verchromte Befestigungsschraube Glasscheibe Schraube für Sperrklinke Menge Dokumentation Betriebsanleitung...
- Seite 15 KALEIDOS (18 Kg)
- Seite 16 Komponenten (Modell Luxia) BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor Platte der Haubenhalterung (mit Lampenfassung) Kabelführung Glasscheiben Sperrklinke für Endanschlag BezugMenge Installationskomponenten Dübel ø 10 mm Schrauben M5 x 70 Zapfen /Verchromte Befestigungsschraube Glasscheibe Schraube für Sperrklinke Menge Dokumentation Betriebsanleitung...
- Seite 17 LUXIA (30 Kg)
- Seite 18 Platzbedarf KALEIDOS ZOOM LUXIA...
- Seite 19 VERTIGO CHIC / VANILLA NEST...
-
Seite 20: Montage
MONTAGE Diese Haube ist für die Installation an einer Decke/Konsole über (Mindestabstand 650 mm) einer Kochinsel vorbereitet: • Abluftversion: Abluftleitung nach Außen. • Umluftversion: Innere Rezirkulation. Achtung: Die Haube F-Light ist ein System bestehend aus Haube + Lampe, welches zwei separate Verkabelungen erfordern, eine für die Haube, und die andere für die Lampe. -
Seite 21: Bohren Von Decke/Konsole
Bohren von Decke/Konsole und Befestigung der Platte BOHREN VON DECKE/KONSOLE • Mit Hilfe eines Lotfadens an Decke/Haltekonsole die Mitte des Kochfelds anzeichnen. • Die Platte an der Decke/Konsole anlegen, wobei die soeben montierte Sperrklinke des Endanschlags im Vergleich zum Installateur und dem Kochfeld frontal bleiben muss (die Sperrklinke des Endanschlags darf nicht mit den anderen 4 zur Befestigung der Stahlseile für die Beförderung der Haube verwechselt werden). -
Seite 22: Befestigung Der Platte
Installateur sie durch Platten und Konterplatten verstärken, die an stabilen Strukturteilen verankert werden. BEFESTIGUNG DER PLATTENVERLÄNGERUNG (MODELL NEST) • Die beiden Verlängerungen 2.1 an den speziellen Langlöchern der bereits montierten Platte 2 einhängen. • Die Mitte der Löcher der Platten markieren. -
Seite 23: Kabelverbindung Haube-Platte
KABELVERBINDUNG HAUBE-PLATTE NB: Vor der Installation muss die Haube mit Hilfe einer Stütze oder einer zweiten Person auf eine Höhe von mindestens 650 mm vom Kochfeld gebracht werden. Diese Maßnahme ist sehr wichtig, weil das Gewicht der Haube beim Anschließen der Kabel an die an der Decke montierten Platte keinesfalls auf der Struktur lasten darf. - Seite 24 • Auf die Ausrichtung der an der Decke befestigten Platte achten (ein entsprechendes Loch der Sperrklinke des Endanschlags der Platte findet sich an der Abdeckung der Platte und am Haubenkörper). • Die Sicherheitsknäufe (c) mit nach oben zeigendem Gewinde auf die entsprechenden Kabel stecken.
- Seite 25 • Die Kabel durch die Langlöcher der Sperrklinke mit Gewinde (a) stecken und die Kabelklemmschrauben (b) an den Sperrklinken selbst festschrauben. • Das Ergebnis dieser Operation muss bei allen 4 Kabeln wie abgebildet aussehen. • Damit sind alle 4 Kabel an die Platte angeschlossen.
-
Seite 26: Nivellieren Der Abzugshaube
NIVELLIEREN DER ABZUGSHAUBE • Der bewegliche Haubenkörper muss nivelliert werden, damit Bewegung korrekt funktionieren kann. • Die Nivellierung der Haube erfolgt durch Einwirken auf die Sicherheits-Sperrklinke. • Eine Wasserwaage auf die Haube legen. • Die Sicherheitsknäufe nach oben drücken, so dass das Kabel beweglich wird. -
Seite 27: Anschlüsse
Anschlüsse LUFTAUSTRITT BEI DER ABLUFTVERSION Für die Installation der Ablufthaube wird auf die Anleitungen verwiesen, die im spezifischen Abluft-Bausatz für die Haube enthalten ist. LUFTAUSTRITT BEI DER FILTERVERSION • Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird • Entfernen Sie die Fettfilter •... -
Seite 28: Befestigung Des Stromkabels
BEFESTIGUNG DES STROMKABELS • Das Stromkabel spannen und mittels der bereits mit 2 Schrauben montierten Lasche an dem Bügel an der Deckenplatte befestigen. • Die bereits am Stromkabel aufgesteckte Lippklampe aus Gummi an der Öse fixieren, damit zukünftige Beschädigungen vermieden werden. •... -
Seite 29: Montage Der Glasscheiben Modelle Chic-Vanilla
6 mit den Schrauben 12e und den Unterlegscheiben 22 an der Unterseite miteinander verbinden. 2 2.1 MONTAGE DER GLASSCHEIBE MODELL NEST • Die Lampen zur Hand nehmen und in die Fassungen schrauben. • Nicht einschrauben, sondern nur bis zum Anschlag eindrücken. - Seite 30 MONTAGE DER GLASSCHEIBE BEI DEN MODELLEN VERTIGO- KALEIDOS-LUXIA • Die Lampen zur Hand nehmen und in die Fassungen stecken. • Nicht einschrauben, sondern nur bis zum Anschlag eindrücken. • Die Scheibe aus Glas (oder anderem Material) 5 mit den Befestigungsknäufen 12d an der Platte befestigen.
-
Seite 31: Bedienung
BEDIENUNG Schalttafel Taste Funktion Display Schaltet die Leuchtkörper ein oder aus. Haube unten: Ein/Aus Mit 2 Sekunden langem Drücken wird die Haube angehoben. Ein kurzes Antippen schaltet den Motor ein oder aus. Haube oben: Aus/Aus Einmal Drücken: Die Haube wird abgesenkt. Mit zweitem Drücken: Die Haube hält an. -
Seite 32: Fernbedienung
FERNBEDIENUNG Dieses Gerät kann einer Fernbedienung gesteuert werden, welche mit alkalischen Zink- Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten). • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Schalttafel Taste Funktion... -
Seite 33: Wartung
WARTUNG Metallfettfilter Der Filter sollte mindestens alle 2 Monate von Hand oder in der Spülmaschine gewaschen werden, bei intensiver Nutzung auch öfter. REINIGUNG DES METALLFETTFILTERS • Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird • Den Filter zu dem hinteren Teil der Gruppe schieben und gleichzeitig nach unten ziehen. - Seite 34 G9 -- Niedriger Verbrauch 9W Vanilla G9 -- Niedriger Verbrauch 9W Luxia G9 -- Niedriger Verbrauch 9W Kaleidos G9 -- Niedriger Verbrauch 9W Nest G9 -- Niedriger Verbrauch 9W Vertigo G9 -- Niedriger Verbrauch 9W Achtung: Die lampen sind nicht vorgesehen...
-
