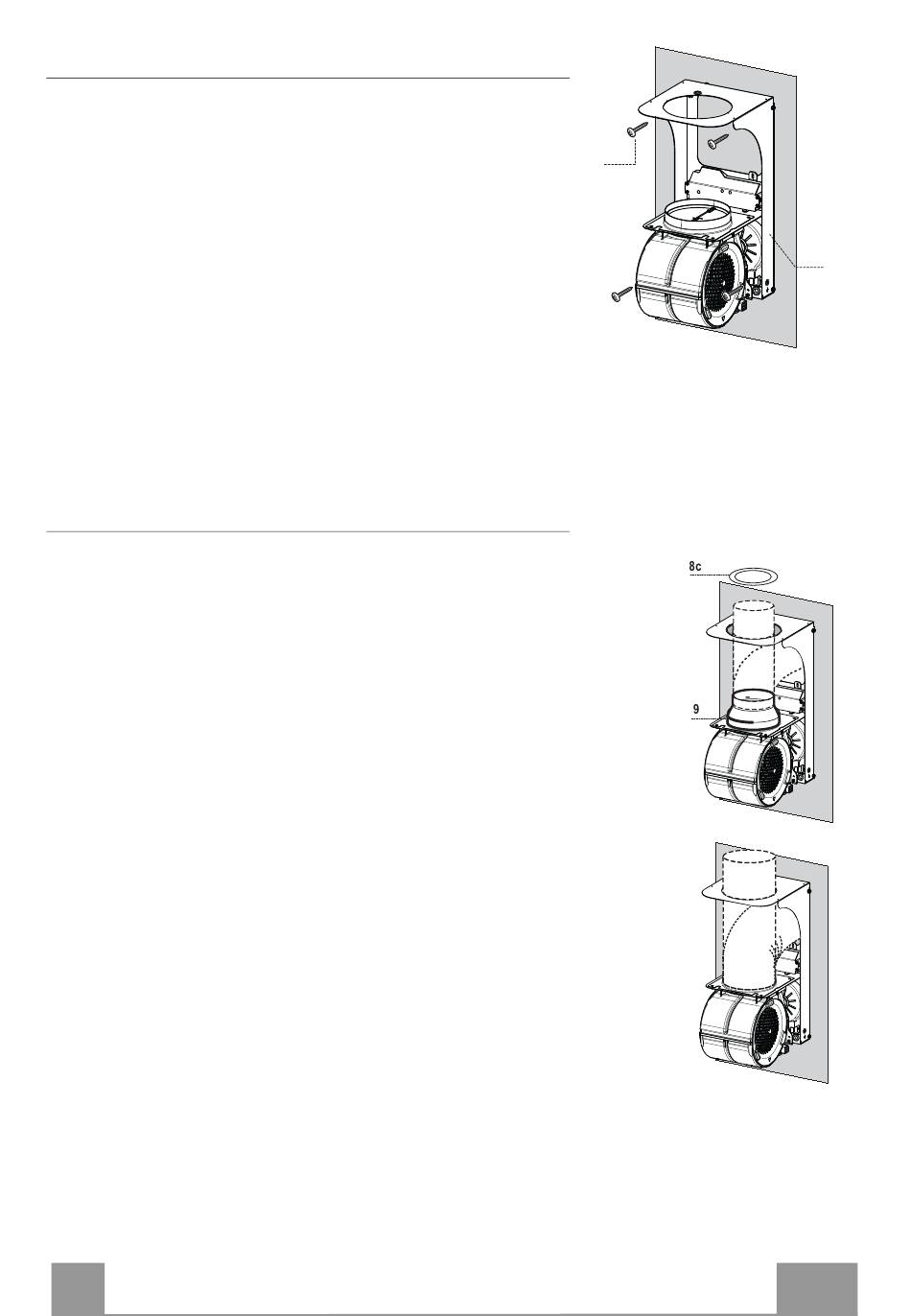

Montaggio Supporto Cappa
• Appoggiare il
coincidere i fori del supporto con quelli fatti al muro.
• Bloccare il supporto al muro utilizzando le quattro viti 12a
(5 x 70) in dotazione.
• Prima di serrare definitivamente le viti livellare il supporto,
quindi bloccare definitivamente le viti.
Connessione Uscita Aria Versione Aspirante
Per installazione in Versione Aspirante collegare la Cappa
alla tubazione di uscita per mezzo di un tubo rigido o
flessibile di ø 150 o 120 mm, la cui scelta è lasciata
all'installatore. Il tubo può uscire sia dalla parte superiore che
posteriore della cappa.
USCITA POSTERIORE
• Si ricorda che per effettuare il foro di evacuazione va
seguito lo schema riportato nel paragrafo foratura parete.
• Per collegamento con tubo ø120 mm, inserire la Flangia di
riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
USCITA SUPERIORE
• Per collegamento con tubo ø 150 mm, collegare la Cappa
alla tubazione di uscita per mezzo di un tubo rigido o
flessibile.
• Per collegamento con tubo ø120 mm, inserire la Flangia di
riduzione 9 sull'Uscita del Corpo Cappa.
• Avvitare la riduzione uscita aria 8c sul foro di uscita del
supporto cappa utilizzando le viti in dotazione.
• Collegare la Cappa alla tubazione di uscita per mezzo di un
tubo rigido o flessibile.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
IT
Supporto Cappa 3 al muro facendo
12a
ø 120
ø 150
3
9
9
