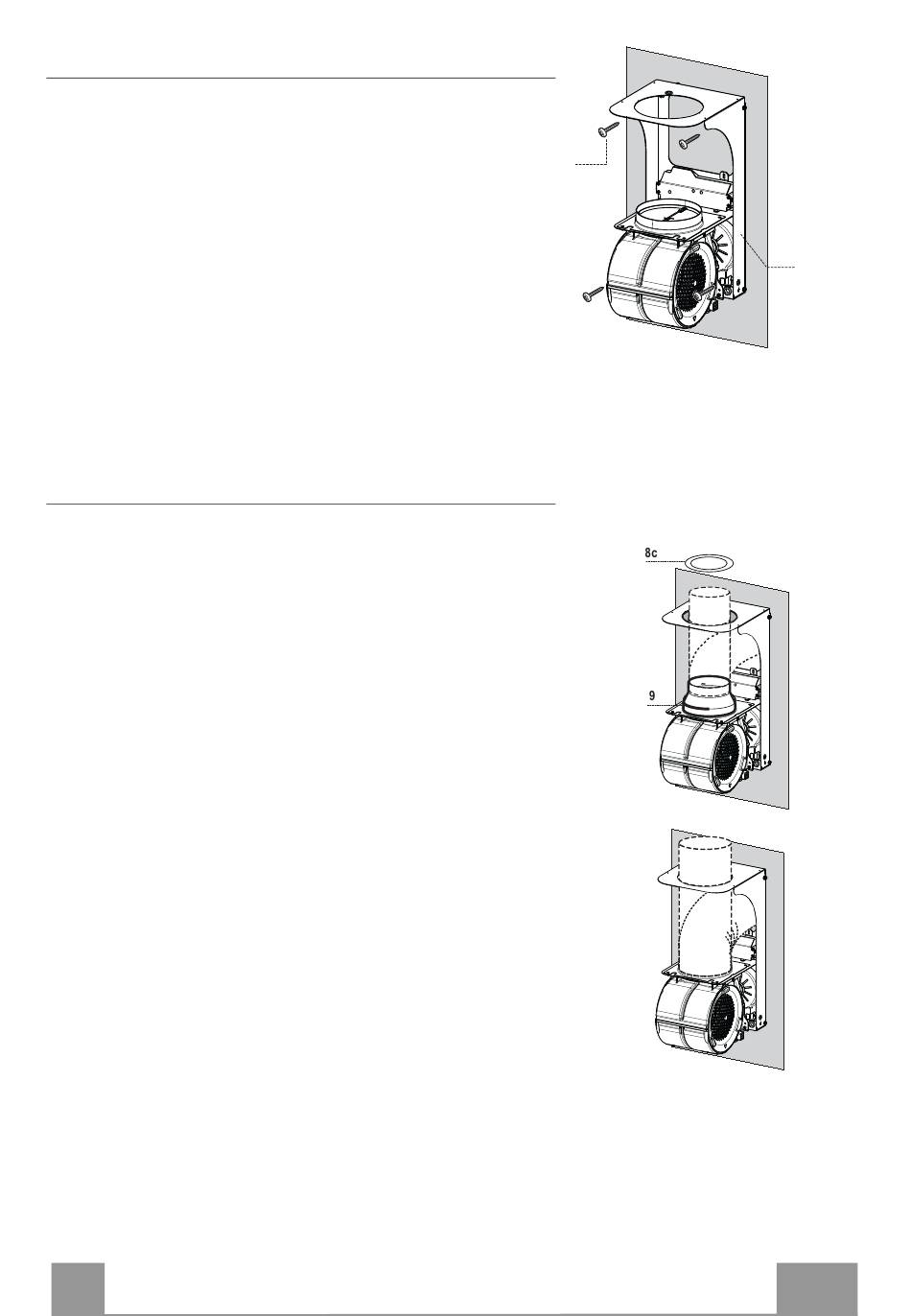

Montering av köksfläktsstöd
• Luta köksfläktstödet 3 mot väggen och se till att stödets
hål sammanfaller med de gjorda i väggen.
• Blockera stödet på muren genom att använda de
medföljande fyra skruvarna 12a (5 x 70).
• Innan du drar åt skruvarna definitivt nivellera stödet, dra
därefter åt skruvarna definitivt.
Anslutning av luftutsläpp utsugande version
För installation i utsugande version anslut köksfläkten till
utsläppsrörledningen med en styv eller böjlig slang ø 150
eller 120 mm, valet lämnas åt installatören. Slangen kan
komma ut från köksfläktens övre eller från dess bakre del.
BAKRE UTSLÄPP
• Kom ihåg att utföra evakueringshålet genom att följa
schemat angivet i avsnittet borrning i vägg.
• För anslutning
reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt
material medföljer inte.
• Ta bort eventuella luktfilter med aktivt kol.
ÖVRE UTSLÄPP
• För anslutning med slang ø 150mm, anslut köksfläkten
till utsläppsrörledningen med en styv eller böjlig slang.
• För anslutning
reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Skruva fast reduktionsstycket för luftutsläpp 8c på
köksfläktsstödets
medföljande skruvarna.
• Anslut köksfläkten till utsläppsrörledningen med en styv
eller böjlig slang.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt
material medföljer inte.
• Ta bort eventuella luktfilter med aktivt kol.
SE
med slang ø120
med slang ø120
utsläpp genom att
12a
mm, sätt i
mm, sätt i
använda de
3
ø 120
ø 150
75
7
