USCITA ARIA VERSIONE FILTRANTE

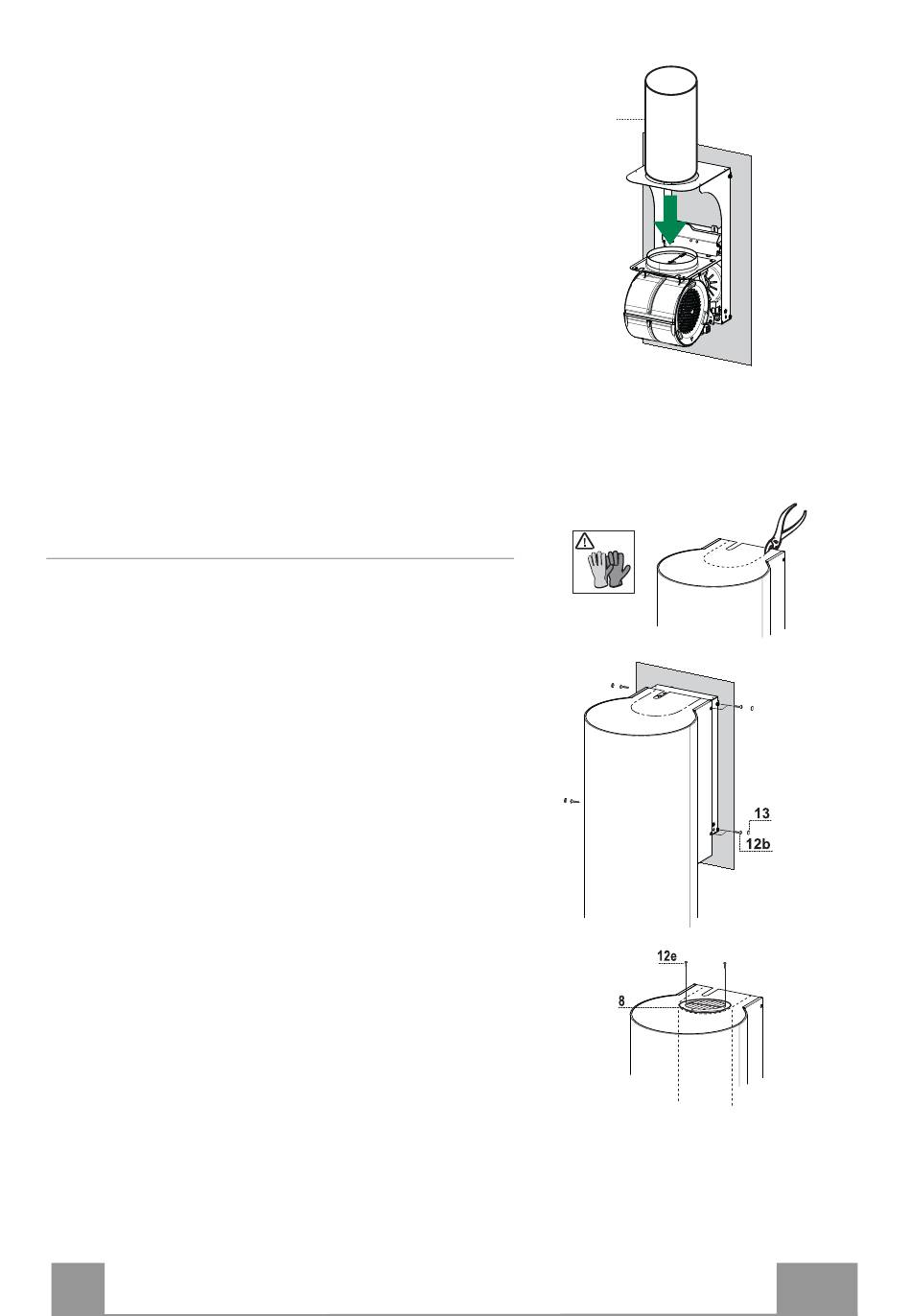

• Inserire il tubo in pvc 7 in dotazione sull'uscita del
Corpo Cappa
Montaggio corpo cappa
Versione Aspirante
• Nel caso in cui sia stata scelta l'uscita dell'aria sulla
parte superiore della cappa si dovrà staccare il pezzo
pretagliato.
• Appoggiare il corpo cappa al supporto e fissarlo
lateralmente utilizzando le quattro viti 12b.
• Coprire le sedi delle viti impiegando i tappi 13 in
dotazione.
Versione Filtrante
• Staccare il pezzo pretagliato.
• Appoggiare il corpo cappa al supporto e fissarlo
lateralmente utilizzando le quattro viti 12b.
• Coprire le sedi delle viti impiegando i tappi 13 in
dotazione.
• Posizionare la Griglia direzionata 8 sul Tubo e
verificare la sua corretta installazione.
• Avvitare la Griglia direzionata 8 con la Viti 12e in
dotazione.
• Assicurarsi della presenza dei Filtri antiodore al
Carbone attivo.
IT
ø 150
7
1
10
