Ersatzteile; Anschlussbeispiel; Connection Example - Pilz PNOZ mo4p Betriebsanleitung

Mechanische Daten
Schutzart
Einbauraum (z. B. Schaltschrank)
Gehäuse
Klemmenbereich
Normschiene
Hutschiene
Durchzugsbreite
Querschnitt des Außenleiters
Einzelleiter starr, mehrdrähtiger
Leiter flexibel oder mehrdrähtiger
Leiter mit Aderendhülse
Mehrdrähtiger Leiter flexibel mit
Kunststoffhülse
Anzugsdrehmoment für
Anschlussklemmen
Gehäusematerial
Front
Gehäuse
Einbaulage
Abmessungen H x B x T
Gewicht mit Stecker

Ersatzteile

Bezeichnung/Description/Описание
Steckbrücke/Link/Монтажная перемычка
Steckbrücke/Link/Монтажная перемычка
Abschlussstecker/Terminator/Терминатор
Abschlussstecker/Terminator/Терминатор
Zubehör, z. B. Klemmen, siehe technischer
Katalog.
►D

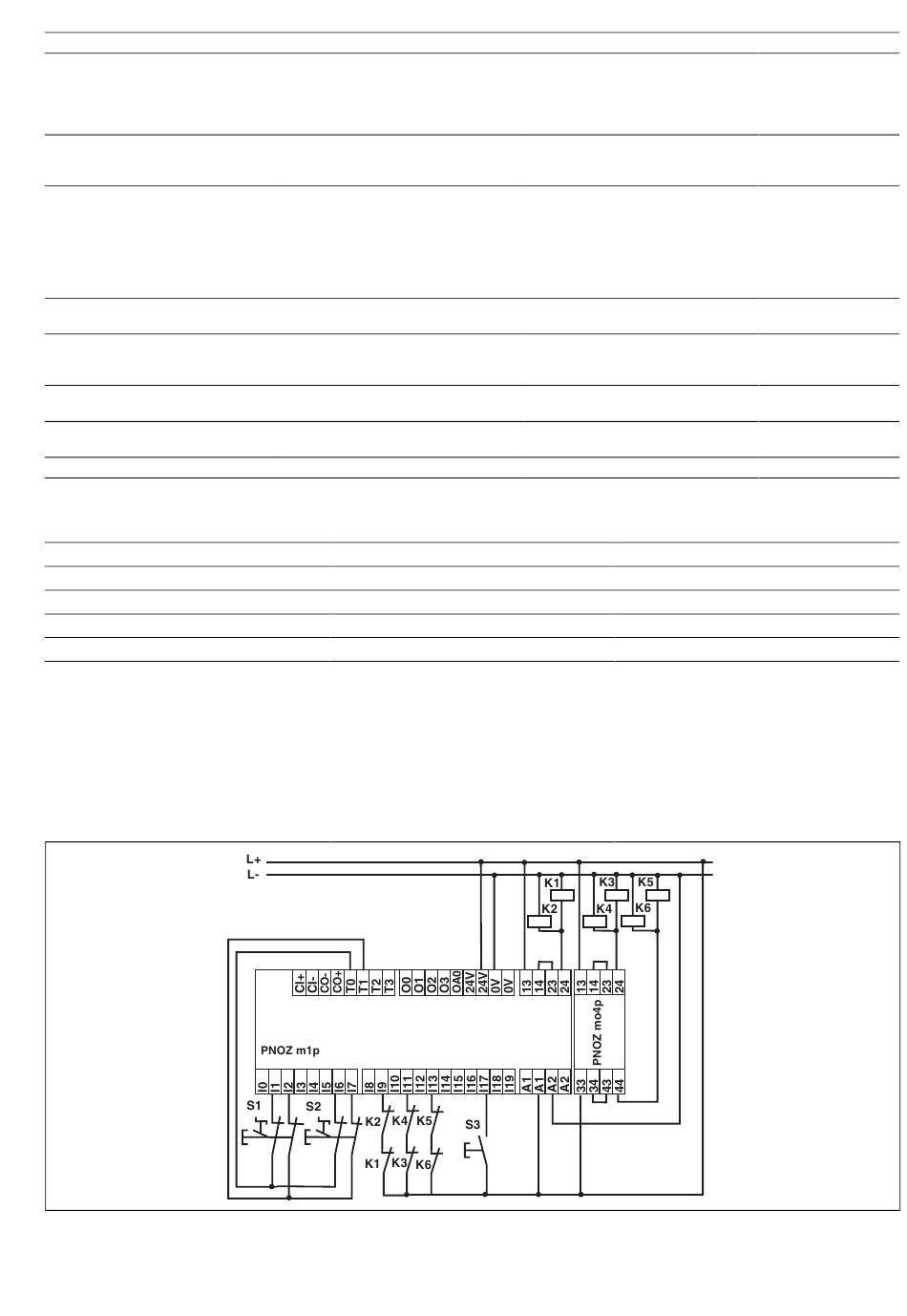

Anschlussbeispiel:

PNOZ mo4p (coated version):
Schütz K3, K4, K5 und K6
PNOZ m1p: Rückführkreis K3 und K4 an I11,
Rückführkreis K5 und K6 an I13
Mechanical data
Protection type
Mounting (e. g. control cabinet)
Housing
Terminals
DIN rail
Top hat rail
Recess width
Cable cross section
Rigid single-core, flexible
multi-core or multi-core with crimp
connector
Flexible multi-core with plastic
sleeve
Torque setting for
connection terminals
Housing material
Front panel
Housing
Mounting position
Dimensions H x W x D
Weight with connector
Spare parts
Typ/Type/Тип
защищенная версия
защищенная версия
Accessories, e.g. terminals see technical
catalogue.
►GB

Connection example:

PNOZ mo4p (coated version):
Contactor K3, K4, K5 and K6
PNOZ m1p: Feedback loop K3 and K4 to I11,
Feedback loop K5 and K6 to I13
- 7 -
Механические характеристики
Тип защиты
Место установки (напр. Шкаф
управления)
Корпус
Разъемы
DIN рейка
Вид профиля
Ширина углубления
Сечение внешних проводников
Жесткие одножильные, гибкие
многожильные или многожильные
с обжимным наконечником
Гибкие многожильные с
пластиковой втулкой
Усилие затяжки терминалов
подключения
Материал корпуса
Передняя панель
Корпус
Позиция установки
Размеры ДхШхВ
Масса с разъемами
Запчасти
Bestell-Nr./Order no./Номер для заказа
774 639
774 640
779 110
779 112
Принадлежности, напр. разъемы,
смотрите технический каталог
►RUS Пример подключения:
PNOZ mo4p (защищенная версия):
Контакторы K3, K4, K5 и K6
PNOZ m1p: Обратная связь с K3 и K4
подана на I11, обратная связь с K5 и K6
подана на I13.
IP54
IP20
IP20
35 x 7,5 EN 50022
27 mm
2
0,5 ... 2,5 mm ,
AWG 20 ... 12
2
0,5 ... 1,5 mm ,
AWG 20 ... 16
0,4 ... 0,5 Nm
ABS UL 94 V0
PPO UL 94 V0
waagerecht/horozon
tal/горизонтальная
94 x 22,5 x 121 mm
(3.70" x 0.88" x 4.76")
205 g
