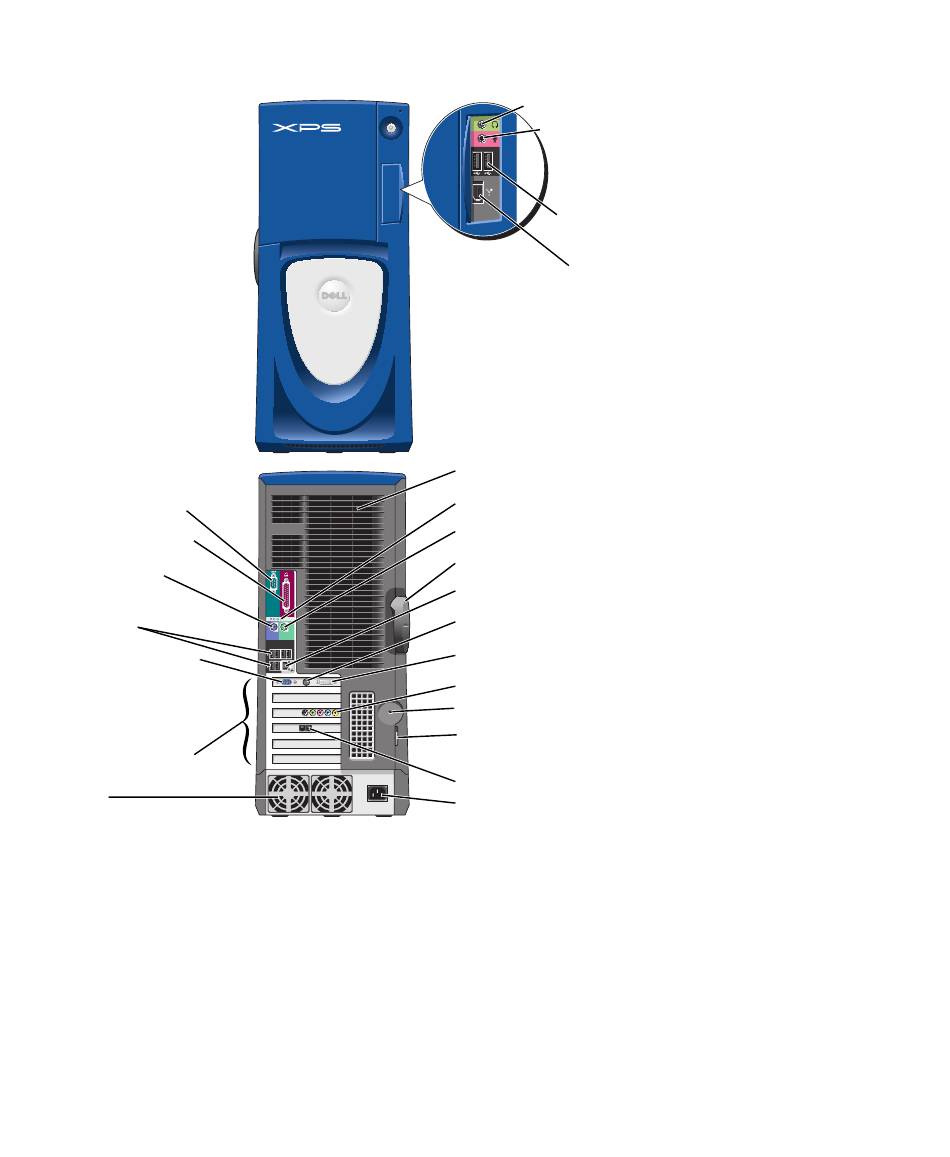

Seite 1 Dell™ Dimension™ XPS Gen 3 Kopfhörer-anschluss Mikrofonanschluss USB 2.0 -Anschlüsse (2) IEEE 1394 -Anschluss Lüfter (2) Diagnoselampen Serielle Schnittstelle Mausanschluss Parallele Schnittstelle Abdeckungsfreigaberiegel Tastaturanschluss Netzwerkadapteranschluss USB 2.0- Anschluss für Fernsehgerät Anschlüsse (6) DVI-Monitoranschluss VGA-Monitoranschluss Soundkartenanschlüsse Steckplätze für PCI-Karte Sicherheitskabeleinschub (4), PCI Express x1-Karte (1), PCI Express x16- halbringförmiger Bügel für ein...
Seite 2 Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2004 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt. Markenzeichen in diesem Text: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault,PowerApp,DellNet, PowerConnect, und Axim sind Markenzeichen von Dell Inc.;...
Seite 3 Inhalt ......Informationsquellen Einrichten und Verwenden des Computers Öffnen der Laufwerkklappe ......Ändern der Farbe der Hintergrundbeleuchtung .
Seite 4 PCI-Express-Karten ......Störungen beheben ......Tipps zur Störungsbehebung .
Seite 5 ....... Wann „Dell Diagnostics” eingesetzt wird ....
Seite 6 Speicher ....... . . Installieren eines Speichers ..... . Ausbauen des Speichers .
Seite 7 Löschen der CMOS-Einstellungen ....Grundsätze des technischen Supports von Dell (nur USA) ..
Seite 8 Inhalt...
Seite 9 • Anleitung zum Aufrufen von Lernhilfen und anderen Dell Solution Center Anleitungen Auf dem Windows-Desktop • Anleitung zum Anfordern einer Rechnungskopie • Anleitung zum Verlängern der Garantie • Anleitung zum Aufrufen von Dell Support auf dem ® ® Microsoft Windows -Desktop (nur für USA) •...
Seite 10 Hilfe und Support. • Anleitung zur Verwendung des Standby-Modus und des Ruhezustands Klicken Sie auf Benutzer- und Systemhandbücher und anschließend auf Benutzerhandbücher. • Anleitung zum Ändern der Bildschirmauflösung Klicken Sie auf Dell Dimension Hilfe. • Reinigen des Computers Informationsquellen...
Seite 11 Hilfswerkzeuge, wie: • Dokumentation zum Computer • Lösungen – Tipps und Tricks zur Behebung von Störungen, Artikel von Technikern und Online-Kurse • Kundenforum – Online-Diskussion mit anderen Dell- Kunden • Aktualisierungen – Aktualisierungs-Informationen zu Komponenten, wie z. B. Speicher, Festplatten und Betriebssysteme •...
Seite 12 Welche Informationen benötigen Sie? Hier finden Sie die gewünschten Informationen. • Anleitungen zum Arbeiten unter Windows XP Windows Hilfe- und Supportcenter • Dokumentation zu Ihrem Computer Klicken Sie auf die Schaltfläche Start und anschließend auf Hilfe und Support. • Dokumentation für Komponenten (z. B. Modem) Geben Sie ein Wort oder einen Ausdruck ein, das/der Ihr Problem beschreibt und klicken Sie anschließend auf das Pfeilsymbol.
Seite 13 Öffnen der Laufwerkklappe Ändern der Farbe der Hintergrundbeleuchtung Sie können diese exklusive Funktion von Dell™ Dimension™ XPS Gen 3 verwenden, entweder um die Farbe der Hintergrundbeleuchtung zu ändern, die den Namen Dell beleuchtet und um das Ausweisschild herum an der Vorderseite Ihres Computers angezeigt wird, oder um die Hintergrundbeleuchtung vollständig auszuschalten.
Seite 14 Hintergrundbeleuchtung Ausweisschild Folgende Farbauswahl ist möglich: • Rubinrot • Smaragdgrün • Saphirblau (Standardeinstellung) • Bernsteingelb • Violett • Topas • Diamant VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. ANMERKUNG: Die Hintergrundbeleuchtung ist nicht für Diagnosezwecke vorgesehen. Befolgen Sie die Anweisungen unter „Vorbereitung”...
Seite 15 Klicken Sie auf Front LED Color (Farbe Front-LED) und drücken Sie auf <Enter>. Drücken Sie die Nach-links- und Nach-rechts-Tasten, um in den Farboptionen zu blättern. Die Farbe der Hintergrundbeleuchtung ändert sich beim Blättern in den Optionen. Wählen Sie die gewünschte Farbe und drücken Sie auf <Enter>. Drücken Sie auf <Esc>...
Seite 16 optionaler DVI-Adapter weißer DVI-Anschluss Anschluss für Fernsehgerät blauer VGA-Anschluss Anschließen eines Monitors mit einem VGA-Anschluss und eines Monitors mit einem DVI-Anschluss Befolgen Sie die Anweisungen unter „Vorbereitung” auf Seite 63. Schließen Sie das Kabel des VGA-Anschlusses am Monitor an den blauen VGA-Anschluss auf der Rückseite des Computers an.
Seite 17 Dieser Abschnitt bietet einen Überblick über die RAID-Konfiguration, die Sie möglicherweise beim Kauf Ihres Computers gewählt haben. Obwohl mehrere RAID-Konfigurationen verfügbar sind, bietet Dell entweder RAID-Klasse 0 oder RAID-Klasse 1 für seine Dimension Computer an. Eine Konfiguration mit RAID-Klasse 0 wird für anspruchsvolle Computerspiele empfohlen, und eine Konfiguration mit RAID-Klasse 1 wird für die Datenintegritätsanforderungen von Digital-...
Seite 18 ANMERKUNG: RAID-Klassen stellen keine Hierarchie dar. Eine Konfiguration der RAID-Klasse 1 ist in sich nicht besser oder schlechter als eine Konfiguration der RAID-Klasse 0. RAID-Klasse 0 RAID-Klasse 0 verwendet eine Speichertechnik, die „Data Striping” genannt wird, um eine hohe Datenzugangsgeschwindigkeit zu erreichen. Data Striping ist eine Methode, bei der fortlaufende Segmente - oder Stripes (Streifen) - aus Daten sequenziell über die physikalischen Laufwerke geschrieben werden, wodurch ein großes virtuelles Laufwerk geschaffen wird.
Seite 19 Serial ATA RAID konfiguriert auf RAID-Klasse 1 Segment 1 Segment 1 kopiert Segment 2 Segment 2 kopiert Segment 3 Segment 3 kopiert Segment 4 Segment 4 kopiert Segment 5 Segment 5 kopiert Segment 6 Segment 6 kopiert Festplattenlaufwerk 1 Festplattenlaufwerk 2 Bei Ausfall eines Laufwerks werden folgende Lese- und Schreibvorgänge zum überlebenden Laufwerk geleitet.
Seite 20 Verwenden Sie die Pfeiltasten, um RAID an zu markieren, drücken Sie die Eingabetaste und dann <Esc>. Verwenden Sie die Pfeiltasten, um Speichern/Verlassen zu markieren und drücken Sie die Eingabetaste, um das System-Setup zu verlassen und den Startvorgang wieder aufzunehmen. Konfigurieren für RAID mithilfe von Intel(R) Option ROM-Utility ANMERKUNG: Zum Erstellen einer RAID-Konfiguration mit dem Intel Option ROM-Utility können zwar Laufwerke beliebiger Größe verwendet werden, die Laufwerke sollten jedoch idealerweise von gleicher...
Seite 21 Installieren Sie das Betriebssystem (siehe „Neuinstallation von Microsoft® Windows® XP” auf Seite 60). Erstellen einer Konfiguration auf RAID-Klasse 1 Stellen Sie Ihren Computer auf RAID-aktivierten Modus (siehe Seite 19). Drücken Sie <Strg><i>, wenn Sie aufgefordert werden, Intel RAID Option ROM zu starten.
Seite 22 Konfigurieren für RAID mithilfe des „Application Accelerator” von Intel(R) Wenn Sie bereits ein Festplattenlaufwerk mit installiertem Betriebssystem haben und Sie ein zweites Festplattenlaufwerk hinzufügen möchten und beide Laufwerke zu einem RAID-Volumen neu konfigurieren möchten, ohne das vorhandene Betriebssystem und jegliche Daten zu verlieren, müssen Sie die Migrationsoption verwenden (siehe „Migrieren in ein RAID 0-Volumen”...
Seite 23 Klicken Sie auf dem ersten Bildschirm auf Weiter. Bestätigen Sie den Volumennamen, wählen Sie RAID 1 als die RAID-Klasse, und klicken Sie dann auf Weiter, um fortzufahren. Auf dem Bildschirm Volumenspeicherort wählen, klicken Sie auf das erste Festplattenlaufwerk, das Sie zur Erstellung Ihres RAID 0-Volumens verwenden wollen, und klicken dann auf den rechten Pfeil.
Seite 24 Wählen Sie die entsprechende Streifengröße aus dem Drop-Down-Feld, und klicken Sie dann auf Weiter. ANMERKUNG: Wählen Sie das Festplattenlaufwerk aus, das sie als das Quellfestplattenlaufwerk verwenden wollen (es sollte das Festplattenlaufwerk sein, das die Daten oder das Betriebssystem enthält, das Sie auf ihrem RAID-Volumen verwenden wollen). Auf dem Bildschirm Select Source Hard Drive (Quellfestplattenlaufwerk wählen) doppelklicken Sie auf das Festplattenlaufwerk, von dem Sie migrieren möchten und klicken auf Weiter.
Seite 25 ANMERKUNG: Im folgenden Schritt verlieren Sie alle Daten, die auf dem Mitgliedslaufwerk enthalten sind. Klicken Sie auf Fertig stellen, um mit dem Migrieren zu beginnen, oder klicken Sie auf Zurück, um Änderungen vorzunehmen. Sie können Ihren Computer während des Migrationsprozesses wie gewohnt benutzen. Erstellen eines zusätzlichen Festplattenlaufwerks Ein zusätzliches Festplattenlaufwerk kann mit einem RAID 1-Array erstellt werden.
Seite 26 • Einstellungen für Symbolleisten • Fenstergrößen • Internet-Lesezeichen Die Datenübertragung kann über einen Netzwerkanschluss, eine serielle Verbindung oder mithilfe eines tragbaren Speichermediums (z. B. CD-R oder Diskette) erfolgen. So bereiten Sie den neuen Computer auf die Übertragung vor: Klicken Sie auf die Schaltfläche Start, zeigen Sie auf Alle Programme→ Zubehör→ Systemprogramme, und klicken Sie anschließend auf Assistent zum Übertragen von Dateien und Einstellungen.
Seite 27 Dieser Abschnitt gilt nur für Computer, die über ein CD-R-, CD-RW-, DVD+RW-, DVD+R- oder DVD/CD-RW-Kombilaufwerk verfügen. ANMERKUNG: Die Arten der von Dell angebotenen CD- oder DVD-Laufwerke sind möglicherweise je nach Land unterschiedlich. Die folgende Anleitung dient zum Erstellen identischer Kopien von CDs und DVDs. Sie können „Sonic RecordNow”...
Seite 28 • Mit zwei CD- oder DVD-Laufwerken: Wählen Sie das Laufwerk, in das Sie die Quell-CD oder -DVD eingelegt haben, und klicken Sie auf Kopieren. Der Computer kopiert die Daten von der CD oder DVD auf die leere CD oder DVD. Nachdem der Kopiervorgang abgeschlossen ist, wird die neu beschriebene CD oder DVD automatisch ausgeworfen.
Seite 29 Netzwerkinstallations-Assistent ® ® Microsoft Windows XP verfügt über einen Netzwerkinstallations-Assistenten, der Ihnen bei der Einrichtung eines Netzwerks hilft, damit Sie Dateien, Drucker oder Internetverbindungen zu Hause und in kleinen Büros gemeinsam nutzen können. Klicken Sie auf die Schaltfläche Start, und wählen Sie Alle Programme→ Zubehör→ Kommunikation aus.
Seite 30 Einrichten und Verwenden des Computers...
Seite 31 Dell sperrt die Multiplier-Optionen des Prozessors im System-Setup, um das Übertakten des Prozessors zu verhindern. Der erste und wichtigste Grund weshalb das Übertakten verhindert wird ist, dass die Leistungslabore von Dell die Computer von Dell auf Systemebene strengen Tests unterziehen und dann fein abstimmen mit dem Ziel, die bestmögliche Gesamtleistung zu erreichen.
Seite 32 Auch geringfügiges Übertakten kann zur Folge haben, dass der Computer instabil wird und blockiert. Zwar gibt es auf dem Sekundärmarkt verschiedene Produkte zur „Leistungsveränderung”, die über unterschiedliche Quellen erhältlich sind, Dell rät jedoch von der Verwendung derartiger Produkte auf seinen Computern ab und unterstützt diese nicht. PCI-Express-Karten PCI-Express ist die Technologie der nächsten Generation für Grafikkarten und PCI-Karten.
Seite 33 Datumseinstellungen wiederholt zurücksetzen müssen oder wenn beim Hochfahren eine falsche Zeit oder ein falsches Datum angezeigt wird, wechseln Sie die Batterie aus (siehe Seite 109). Setzen Sie sich mit Dell in Verbindung, wenn die Batterie immer noch nicht richtig funktioniert (siehe Seite 124). Laufwerksprobleme VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen...
Seite 34 A U F W E R K R E I N I G E N — Siehe „Die Dell Dimension Hilfedatei” auf Seite 10. A B E L V E R B I N D U N G E N P R Ü F E N...
Seite 35 G E S C H R I E B E N W E R D E N K A N N C D - / D V D - R W — Weitere Informationen finden Sie in „Die Dell Dimension Hilfedatei” auf Seite 10 oder suchen Sie nach dem Schlüsselwort standby unter „Windows Hilfe- und Supportcenter”...
Seite 36 E L E F O N L E I T U N G S V E R B I N D U N G P R Ü F E N — E L E F O N B U C H S E P R Ü F E N —...
Seite 37 P E R A T I N G S YS T E M N O T F O U N D E T R I E B S S YS T E M N I C H T G E F U N D E N ) — Setzen Sie sich mit Dell in Verbindung (siehe Seite 124).
Seite 38 O M P O N E N T E H A B E N — Setzen Sie sich mit Dell in Verbindung (siehe Seite 124). E N N R O B L E M E M I T E I N E R N I C H T V O N...
Seite 39 T E L L E N I E S I C H E R D A S S D A S E T Z K A B E L R I C H T I G A M O M P U T E R U N D A N D E R T E C K D O S E A N G E S C H L O S S E N I S T Der Computer reagiert nicht mehr...
Seite 40 Ein Programm ist für ein früheres Windows-Betriebssystem konzipiert. R O G R A M M K O M P A T I B I L I T Ä T S S S I S T E N T E N A U S F Ü H R E N —...
Seite 41 • Setzen Sie die Speichermodule neu ein (siehe Seite 72), um sicherzustellen, dass der Computer richtig mit dem Speicher kommuniziert. • Führen Sie „Dell Diagnostics” aus (siehe Seite 52). E N N A N D E R E P E I C H E R P R O B L E M E A U F T R E T E N : —...
Seite 42 O M P U T E R N E U S T A R T E N — Drücken Sie gleichzeitig die <Strg>- und <Esc>-Taste, um das Startmenü anzuzeigen. Geben Sie u ein, markieren Sie mit den Pfeiltasten der Tastatur die Option Herunterfahren oder Ausschalten, und drücken Sie anschließend die Eingabetaste.
Seite 43 E T Z W E R K E I N S T E L L U N G E N Ü B E R P R Ü F E N — Setzen Sie sich mit dem Netzwerkadministrator oder der Person in Verbindung, die das Netzwerk eingerichtet hat, um zu überprüfen, ob die Netzwerkeinstellungen richtig sind und das Netzwerk funktioniert.
Seite 44 E N N D A S T R O M V E R S O R G U N G S L I C H T G L E I C H B L E I B E N D G E L B I S T —...
Seite 45 R Ü F E N O B D E R R U C K E R V O N I N D O W S E R K A N N T W I R D — Klicken Sie auf die Schaltfläche Start, dann auf Systemsteuerung und anschließend auf Drucker und andere Hardware.
Seite 46 C A N N E R T R E I B E R N E U I N S T A L L I E R E N — Anweisungen finden Sie in der Dokumentation des Scanners. Ton- und Lautsprecherprobleme VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.
Seite 47 N S T A L L I E R E N I E E R N E U T D E N O U N D R E I B E R — Siehe Seite 55. T A R T E N I E D E N „R A T G E B E R B E I...
Seite 48 T E C K D O S E P R Ü F E N — Stellen Sie sicher, dass die Steckdose Strom liefert, indem Sie probeweise ein anderes Gerät, beispielsweise eine Lampe, anschließen. B E R P R Ü F E N I E D I E I A G N O S E A N Z E I G E N —...
Seite 49 Erweiterte Problembehandlung Diagnoselampen VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Um Ihnen die Fehlerbeseitigung zu erleichtern, hat Ihr Computer auf der Rückseite vier Lampen, die mit „A”, „B”, „C” und „D” gekennzeichnet sind (siehe Seite 67). Es kann sich dabei um gelbe oder grüne Lampen handeln.
Seite 50 • Installieren Sie, falls verfügbar, einen gut funktionierenden Speicher des selben Typs in Ihrem Computer (siehe Seite 73). • Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Seite 124). Möglicherweise ist ein Fehler bei • Wenn der Computer über eine Grafikkarte der Grafikkarte aufgetreten.
Seite 51 • Installieren Sie, falls verfügbar, einen gut funktionierenden Speicher desselben Typs in Ihrem Computer (siehe Seite 73). • Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Seite 124). Die Speichermodule wurden • Stellen Sie sicher, dass keine speziellen erkannt, es besteht jedoch ein Positionierungsanforderungen für das...
Seite 52 Sicherheitshinweise im Produktinformationshandbuch. Wann „Dell Diagnostics” eingesetzt wird Wenn eine Störung am Computer auftritt, führen Sie die Tests von „Problemlösung” (siehe Seite 33) durch und führen die Dell Diagnose aus, bevor Sie Dell wegen technischer Hilfe kontaktieren. HINWEIS: „Dell Diagnostics”...
Seite 53 Wenn die Liste mit den Startgeräten angezeigt wird, markieren Sie Starten in die Programmpartition und drücken Sie auf <Enter> Wenn das Hauptmenü von „Dell Diagnostics” angezeigt wird, wählen Sie den Test, den Sie durchführen möchten aus (sieheSeite 54). „Dell Diagnostics” von der ResourceCD, Legen Sie die ResourceCD.
Seite 54 Wenn beim Test eine Störung gefunden wird, wird eine Meldung mit dem Fehlercode und eine Beschreibung der Störung angezeigt. Notieren Sie den Fehlercode und die Problembeschreibung und folgen den Anweisungen auf dem Bildschirm. Setzen Sie sich mit Dell in Verbindung, wenn Sie den Fehler nicht beseitigen können (siehe Seite 124). ANMERKUNG: Die Service-Kennnummer des Computers befindet sich oben auf jedem Testbildschirm.
Seite 55 Nachdem die Tests abgeschlossen sind, wenn Sie „Dell Diagnostics” von der ResourceCD, entfernen Sie die CD. Schließen Sie den Testbildschirm und kehren Sie zum Bildschirm Hauptmenü zurück. Schließen Sie zum Beenden von „Dell Diagnostics” und zum Neustart des Computers den Bildschirm Hauptmenü. Treiber Was ist ein Treiber? Treiber sind Programme, die Geräte wie Drucker, Maus oder Tastatur steuern.
Seite 56 Neu Installieren von Treibern HINWEIS: Die Dell Support-Website support.dell.com und Ihre Dell Dimension ResourceCD enthalten zugelassene Treiber für Dell™-Computer. Wenn Treiber installiert werden, die von anderen Herstellern stammen, arbeitet der Computer möglicherweise nicht ordnungsgemäß. Verwenden des Windows XP Gerätetreiber-Rollback Wenn nach dem Installieren oder Aktualisieren eines Treibers Probleme auftreten, verwenden Sie den Gerätetreiber-Rollback von Windows XP, um den Treiber wieder durch die vorige Version zu...
Seite 57 ResourceCD und klicken Sie auf Fertig stellen, um den Computer neu zu starten. Wenn der Windows-Desktop angezeigt wird, legen Sie die ResourceCD erneut ein. Klicken Sie auf dem Bildschirm Herzlichen Glückwunsch zum Kauf Ihres Dell Systems! auf die Schaltfläche Weiter.
Seite 58 ® Verwenden der Systemwiederherstellung von Microsoft ® Windows ® ® Das Betriebssystem Microsoft Windows XP bietet die Möglichkeit der Systemwiederherstellung, damit Sie Ihren Computer nach Änderungen an der Hardware und Software oder sonstiger Systemeinstellungen wieder in einen früheren Betriebszustand zurückversetzen können (ohne dabei die Arbeitsdateien zu beeinträchtigen), wenn die vorgenommenen Änderungen nicht den gewünschten Erfolg zeigten oder zu Fehlfunktionen führten.
Seite 59 Klicken Sie auf Weiter. Der Bildschirm Wiederherstellung abgeschlossen wird angezeigt, nachdem die Systemwiederherstellung das Sammeln von Daten abgeschlossen hat. Anschließend startet der Computer neu. Klicken Sie nach dem Neustart auf OK. Um den Wiederherstellungspunkt zu ändern, können Sie entweder die Schritte mit einem anderen Wiederherstellungspunkt wiederholen oder die Wiederherstellung rückgängig machen.
Seite 60 Optionen können Dateien überschrieben und Programme beeinträchtigt werden, die auf der Festplatte installiert sind. Führen Sie daher nur dann eine Neuinstallation von Windows XP durch, wenn Sie von einem Mitarbeiter des technischen Supports von Dell dazu aufgefordert wurden. HINWEIS: Um Konflikte zu vermeiden, müssen vor der Neuinstallation von Windows XP auf dem System vorhandene Virenschutzsoftware deaktiviert werden.
Seite 61 XP installieren angezeigt wird. Starten Sie den Computer neu. Drücken Sie <F12> sofort nachdem das Logo von DELL™ erscheint. Falls bereits das Logo des Betriebssystems angezeigt wird, warten Sie, bis der Windows- Desktop erscheint, fahren Sie den Computer herunter, und versuchen Sie es noch einmal.
Seite 62 Geben Sie beim Neuinstallieren von Windows XP Professional im Fenster Computername und Administratorkennwort einen Namen für den Computer (oder akzeptieren Sie den vorgeschlagenen Namen) und ein Kennwort ein und klicken Sie anschließend auf Weiter. Wenn der Bildschirm Modemwählinformationen angezeigt wird, geben Sie die erforderlichen Informationen ein und klicken Sie auf Weiter.
Seite 63 Sie haben die Schritte „Abschalten Ihres Computers” (siehe Seite 63) und „Vor Arbeiten im Innern des Computers” (siehe Seite 64) durchgeführt. • Sie haben die Sicherheitsinformationen in Ihrem Dell™ Produktinformationshandbuch gelesen. • Eine Komponente kann durch Ausführen des Verfahrens zur Entfernung in umgekehrter Reihenfolge ersetzt werden.
Seite 64 Kanten und niemals an den Stiften an. HINWEIS: Reparaturen an Ihrem Computer sollten nur von einem zertifizierten Service-Techniker ausgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. HINWEIS: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zugentlastung und nicht am Kabel selbst.
Seite 65 Vorder- und Rückansicht des Computers Vorderseite Aktivitätslampe des Die Festplattenlaufwerkanzeige ist an, wenn der Computer Daten von dem Festplattenlaufwerks Festplattenlaufwerk liest oder Daten auf das Festplattenlaufwerk schreibt. Sie leuchtet eventuell auch, wenn gerade auf ein Gerät wie einen CD-Player zugegriffen wird.
Seite 66 Vorderansicht (Geöffnete Klappen) Kopfhöreranschluss Sie können den Kopfhöreranschluss zum Anschließen von Kopfhörern und den meisten Arten von Lautsprechern verwenden. Mikrofonanschluss Verwenden Sie den Mikrofonanschluss, um ein Personalcomputer-Mikrofon für Stimm- oder Musikeingabe an ein Sound- oder Telefonieprogramm anzuschließen. USB 2.0 Anschlüsse (2) Verwenden Sie die vorderen USB-Anschlüsse für Geräte, die Sie gelegentlich anschließen, wie z.
Seite 67 Rückansicht Prozessorlüfter (2) Um eine optimale Kühlung zu gewährleisten, stehen zwei Prozessorlüfter zur Verfügung. Achten Sie darauf, die Belüftungsöffnungen nicht zu blockieren. Freigaberiegel für Um den Computer zu öffnen, legen Sie den Computer - mit dem Freigaberiegel für die Abdeckung Abdeckung nach oben - auf die Seite und schieben Sie den Riegel nach links.
Seite 68 TV-OUT-Anschluss Über diesen Anschluss können Sie den Computer mit einem Fernsehgerät verbinden. Weitere Informationen erhalten Sie unter. „Anschließen von zwei Monitoren” auf Seite 15. DVI-Monitoranschluss Wenn Ihr Monitor einen DVI-Anschluss hat, stecken Sie ihn in den DVI-Anschluss an Ihrem Computer ein. Wenn Ihr Monitor einen VGA-Anschluss hat, stecken Sie ihn in den VGA-Anschluss des Computers ein.
Seite 69 USB 2.0-Anschlüsse (6) Verwenden Sie die hinteren USB-Anschlüsse für Geräte, die normalerweise angeschlossen bleiben, wie z. B. Drucker und Tastaturen. Es wird empfohlen, die vorderen USB-Anschlüsse für Geräte zu verwenden, die gelegentlich angeschlossen werden, wie z. B. Joysticks oder Kameras. Kartensteckplätze Zugang zu Anschlüssen für installierte PCI-Karten (vier Steckplätze) und PCI Express- Karten (ein x16-Steckplatz und ein x1-Steckplatz).
Seite 70 Innenansicht des Computers Festplattenlaufwerkverkleidung PCI-Kartenverkleidung Diskettenlaufwerk und Lüfter CD-/DVD-Laufwerk Prozessorluftstromverkleidung Prozessorlüfter Systemplatine Netzteil Netzteillüfter (2) Entfernen und Installieren von Komponenten...
Seite 71 Komponenten der Systemplatine Festplattenlaufwerkanschluss (PRI IDE) Serielle ATA-Anschlüsse SCSI LED-Kopf (SCSI LED) Kennwort- (SATA-0, SATA-1, SATA-2, Jumper (PASS) Frontseitiger Anschluss Diskettenlaufwerkanschluss (FLOPPY) SATA-3) (FRONTBLENDE) Netzstromanschluss Interner (PWR) Lautsprecher (SPKR) LED für Zusatzstrom Kartenlüfteran- (AUX_PWR) schluss (PCI_FAN) CMOS-Jumper Speichermodulan- löschen (CLR CMOS) schlüsse (2, 4) Anschluss für Speichermodulan-...
Seite 72 Speicher Der Systemspeicher lässt sich durch die Installation von Speichermodulen auf der Systemplatine vergrößern. Ihr Computer unterstützt DDR2-Speicher. Zusätzliche Informationen zu den von Ihrem Computer unterstützten Speichertypen finden Sie auf „Speicher” auf Seite 111. DDR2-Speicherübersicht • DDR2-Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden.
Seite 73 Wenn Sie Ihre ursprünglichen Speichermodule während einer Speicheraufrüstung von Ihrem Computer entfernen, bewahren Sie diese getrennt von neuen Modulen auf, die Sie möglicherweise erworben haben, auch wenn Sie die neuen Module bei Dell erworben haben. Sie sollten möglichst kein Original-Speichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnte es Probleme beim Starten des Computers geben.
Seite 74 Legen Sie den Computer auf die Seite, sodass sich die Systemplatine an der Unterseite des Computers im Innern des Computers befindet. Drücken Sie die Sicherungsklammern an beiden Enden des Speichermodulanschlusses nach außen. Nächstgelegener Speichersteckplatz zum Prozessor Sicherungsklammern (2) Buchse Richten Sie die Aussparung an der Modulunterseite am Vorsprung im Anschluss aus. Kerbe Speichermodul Kerben (2)
Seite 75 Computerabdeckung schließen. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Netzwerkwandsteckerbuchse und dann am Computer ein. Stecken Sie die Netzstecker des Computers und der zugehörigen Geräte wieder in die Steckdosen, und schalten Sie den Computer und die Peripheriegeräte ein. Klicken Sie mit der rechten Maustaste auf das Symbol Arbeitsplatz und anschließend auf Eigenschaften.
Seite 76 Ihr Dell™-Computer bietet die folgenden Steckplätze für PCI- und PCI Express-Karten: • Vier Steckplätze für PCI-Karte • Ein Steckplatz für eine PCI Express x16-Karte • Ein Steckplatz für eine PCI Express x1-Karte PCI-Karten Befolgen Sie beim Einbauen oder Ersetzen einer Karte die im folgenden Abschnitt beschriebenen Schritte.
Seite 77 Wenn Sie eine neue Karte einsetzen, entfernen Sie das Abdeckblech eines leeren Kartensteckplatzes. Fahren Sie dann mit Schritt 5 fort. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie diese Karte. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte. Die Karte an den oberen Ecken fassen und vorsichtig aus dem Steckplatz ziehen.
Seite 78 Drücken Sie die Halterung in die richtige Position, um die Karte(n) im Computer zu sichern. Trägerarm Ausrichtungsführung Ausrichtungsleiste Abdeckblech HINWEIS: Führen Sie keine Kabel der Karte über oder hinter die Karten. Wenn Sie Kabel über die Karten führen, schließt die Computerabdeckung möglicherweise nicht ordnungsgemäß und die Komponenten können beschädigt werden.
Seite 79 Die Karte an den oberen Ecken fassen und vorsichtig aus dem Steckplatz ziehen. Wenn die Karte nicht wieder eingebaut werden soll, ist ein Abdeckblech in die Steckkartenleiste zu setzen. Setzen Sie sich mit Dell in Verbindung, wenn Sie ein Abdeckblech benötigen (siehe Seite 124). ANMERKUNG: Der Einbau von Abdeckblechen in leere Steckplatzöffnungen ist erforderlich, um die...
Seite 80 Wenn Sie eine PCI-Karte installieren oder ersetzen möchten, erhalten Sie Hinweise unter. „Installieren einer PCI-Karte” auf Seite 76 Installieren einer PCI Express-Karte Befolgen Sie die Anweisungen unter „Vorbereitung” auf Seite 63. Drücken Sie den Hebel auf dem Trägerarm der Karte und richten Sie den Trägerarm auf. Klammer Oberseite des Haltemechanismus...
Seite 81 Wenn Sie eine neue Karte einsetzen, entfernen Sie das Abdeckblech eines leeren Kartensteckplatzes. Fahren Sie dann mit Schritt 5 fort. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie diese Karte. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte. Wenn Ihre Karte über einen Haltemechanismus verfügt, entfernen Sie die Oberseite des Haltemechanismus, indem Sie auf die Klammer drücken und das obere Teil hochziehen.
Seite 82 Wenn Sie eine bereits auf dem Computer installierte Karte ersetzt haben und Sie die Oberseite des Rückhaltemechanismus entfernt haben, können Sie die Oberseite wieder neu einsetzen. Achten Sie vor dem Herunterklappen der Halterung auf Folgendes: • die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind, •...
Seite 83 Ecken fest und entfernen Sie sie dann aus ihrem Steckplatz. Wenn die Karte nicht wieder eingebaut werden soll, ist ein Abdeckblech in die Steckkartenleiste zu setzen. Setzen Sie sich mit Dell in Verbindung, wenn Sie ein Abdeckblech benötigen (siehe Seite 124). ANMERKUNG: Der Einbau von Abdeckblechen in leere Steckplatzöffnungen ist erforderlich, um die...
Seite 84 Laufwerke Ihr Computer unterstützt eine Kombination dieser Geräte: • Bis zu drei Festplattenlaufwerke • Ein Diskettenlaufwerk • Bis zu zwei CD- oder DVD-Laufwerke Diskettenlaufwerk CD/DVD- Laufwerk(e) Festplattenlaufwerk(e) Allgemeine Richtlinien zur Installation Schließen Sie die Serial ATA-Festplattenlaufwerke an die Systemplatinenanschlüsse an, die mit SATA-0, SATA-1, SATA-2 oder SATA-3 gekennzeichnet sind.
Seite 85 Anschließen der Laufwerkkabel Beim Installieren eines Laufwerks schließen Sie zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Einige Laufwerke haben außerdem einen Audio-Anschluss; ein Ende des Audiokabels wird an den Laufwerkanschluss und das andere Ende an die Systemplatine angeschlossen.
Seite 86 Netzkabelanschluss Netzanschluss Netzkabel Festplattenlaufwerk VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Legen Sie das Laufwerk nicht auf eine harte Fläche, da es sonst beschädigt werden kann. Legen Sie statt dessen das Laufwerk auf eine Schaumstoffunterlage, um es ausreichend zu schützen. Wenn Sie ein Festplattenlaufwerk ersetzen und die darauf enthaltenen Daten behalten möchten, sichern Sie diese, bevor Sie das Festplattenlaufwerk entfernen.
Seite 87 Trennen Sie die Netz- und Festplattenlaufwerkkabel vom Laufwerk und der Systemplatine. Festplattenlaufwerkkabel Netzkabel Klammern (2) Festplatte Systemplatinenanschluss Drücken Sie die Klammern auf beiden Seiten des Laufwerks nach innen und ziehen Sie das Laufwerk nach oben heraus. Installieren eines Festplattenlaufwerks Packen Sie das Ersatzfestplattenlaufwerk aus und bereiten Sie es für die Installation vor. Überprüfen Sie anhand der Laufwerkdokumentation, dass das Laufwerk korrekt auf den Computer konfiguriert ist.
Seite 88 Laufwerk Halterungsschienen (2) Schrauben (4) Setzen Sie das Festplattenlaufwerk in den Computer ein, indem Sie das Laufwerk vorsichtig an die vorgesehene Stelle schieben, bis die Klammern sicher einrasten. ANMERKUNG: Wenn Sie ein Festplattenlaufwerk in den unteren Schacht einbauen möchten, platzieren Sie das Laufwerk so, dass sich der Netzstromanschluss links befindet (gegenüber dem oberen Festplattenlaufwerk) Festplattenlaufwerkkabel...
Seite 89 HINWEIS: Wenn Sie die Verkleidung des Festplattenlaufwerks ersetzen möchten, stellen Sie sicher, dass die Kabel ordnungsgemäß geführt sind. Führen Sie die unteren Klammern der Verkleidung durch die Öffnungen des Laufwerkträgers und drehen Sie die Verkleidung hoch. Drücken Sie auf die oberen Klammern und lassen Sie sie einrasten. Drücken Sie vorsichtig auf die Verkleidung um sicherzustellen, dass sie fest sitzt.
Seite 90 Hinweisen im nächsten Unterabschnitt und formatieren Sie es logisch. Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem. Testen Sie das Festplattenlaufwerk, indem Sie Dell Diagnostics ausführen (siehe Seite 52). Falls das gerade eingebaute Laufwerk das Primärlaufwerk ist, installieren Sie das Betriebssystem auf diese Festplatte.
Seite 91 Schieben Sie das erste Festplattenlaufwerk vorsichtig in den unteren Schacht, bis es einrastet. Schienenklammern (2) Zweite Festplatte im oberen Schacht Erste Festplatte im unteren Schacht Festplattenschacht Schließen Sie ein Netzkabel an das Laufwerk an. Schließen Sie das Festplattenlaufwerkkabel an das Laufwerk und die Systemplatine an (siehe Seite 71).
Seite 92 Ziehen Sie das andere Ende des Datenkabels von der Systemplatine ab. Datenkabel Netzkabel Klammern (2) Diskettenlaufwerk Drücken Sie die beiden Klammern seitlich am Laufwerk nach innen und ziehen Sie das Laufwerk nach oben aus dem Diskettenlaufwerkschacht heraus. Installieren eines Diskettenlaufwerks Falls Sie ein Laufwerk austauschen und am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk.
Seite 93 Laufwerk Halterungsschienen (2) Schrauben (4) Schieben Sie das Diskettenlaufwerk vorsichtig in den Schacht ein, bis die Klemmen richtig einrasten. Datenkabel Netzkabel Klammern (2) Diskettenlaufwerk Entfernen und Installieren von Komponenten...
Seite 94 Beachten Sie die Anleitungen zum Installieren von Software für den Laufwerkbetrieb in der Dokumentation des Laufwerks. Rufen Sie das System-Setup auf (siehe Seite 115) und aktualisieren Sie die entsprechende Option unter Diskettenlaufwerk. Überprüfen Sie den ordnungsgemäßen Betrieb Ihres Computers, indem Sie Dell Diagnostics ausführen (siehe Seite 52). CD-/DVD-Laufwerk VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen...
Seite 95 Einstellung „Cable Select” (Kabelwahl) konfigurieren. Schließen Sie das neue Laufwerk an den innen an der Abdeckung befestigten Schienen an. Sollten sich auf der Innenseite der Computerabdeckung keine Schienen befinden, wenden Sie sich an Dell (siehe Seite 124). Entfernen und Installieren von Komponenten...
Seite 96 Falls Sie ein Ersatzlaufwerk einbauen und am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halterung am neuen Laufwerk an. Dabei die Schraubenbohrungen am Laufwerk an den Bohrungen an den Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene).
Seite 97 Beachten Sie die Anleitungen zum Installieren von Software für den Laufwerkbetrieb in der Dokumentation des Laufwerks. Öffnen Sie das System-Setup (siehe Seite 71) und wählen Sie die entsprechende Laufwerk option. Überprüfen Sie den ordnungsgemäßen Betrieb Ihres Computers, indem Sie Dell Diagnostics ausführen (siehe Seite 52). Entfernen und Installieren von Komponenten...
Seite 98 Prozessor-Luftstromverkleidung Entfernen der Luftstromverkleidung des Prozessors VORSICHT: Bevor Sie diese Arbeiten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 99 Ersetzen von Hardware vertraut sind. Die unsachgemäße Ausführung dieser Schritte kann zur Beschädigung Ihrer Systemplatine führen. Informationen über technischen Service finden Sie unter „Kontaktaufnahme mit Dell” auf Seite 124. VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.
Seite 100 Freigabehebel für die Verkleidung Verankerungsklammern (3) VORSICHT: Während des normalen Betriebs kann der Kühlkörper sehr heiß werden. Vor dem Berühren des Kühlkörpers muss eine angemessene Abkühlzeit eingehalten werden. Entfernen Sie den Kühlkörper. Entfernen Sie die Modulrückhalteklammern. Drücken Sie die Laschen zur Mitte der Klammer hin und heben Sie sie an.
Seite 101 HINWEIS: Legen Sie den Kühlkörper auf die Seite. HINWEIS: Wenn Sie einen Prozessor- Aufrüstbausatz von Dell installieren, entsorgen Sie das ursprüngliche Kühlkörper Kühlblech. Wenn Sie keinen Prozessor- Aufrüstbausatz von Dell installieren, verwenden Sie das ursprüngliche Kühlblech und Gebläse beim Einbau des Prozessors erneut.
Seite 102 Prozessorabdeckung Prozessor Sockel Freigabehebel Entfernen Sie den Prozessor vom Sockel. Belassen Sie den Freigabehebel in der geöffneten Position, so dass der neue Prozessor auf den Sockel gesetzt werden kann. Installieren des Prozessors HINWEIS: Erden Sie sich durch Berühren einer unbeschichteten Metallfläche an der Rückseite des Computers.
Seite 103 Wenn Sie keinen Prozessor-Aufrüstbausatz von Dell installieren, verwenden Sie die ursprüngliche Kühlkörperanordnung beim Austausch des Prozessors erneut. Wenn Sie einen Prozessor-Austauschbausatz von Dell installiert haben, senden Sie die ursprüngliche Kühlkörperanordnung und den Prozessor in der gleichen Verpackung an Dell zurück, in der Ihnen der Austauschbausatz zugesandt wurde.
Seite 104 Installieren des Kühlkörpers: Schieben Sie ein Ende des Kühlkörpers unter die Rückhaltelasche. Ziehen Sie die andere Rückhaltelasche heraus und senken Sie den Kühlkörper, bis er sicher auf den Sockel passt. HINWEIS: Stellen Sie sicher, dass der Kühlkörper korrekt angebracht wurde und fest sitzt. Bringen Sie die Modulrückhalteklammern wieder an.
Seite 105 Öffnen Sie die Frontblende, indem Sie alle sieben Rückhaltelaschen der Frontblende drücken. Schließen Sie die Computerabdeckung zur Hälfte und ziehen Sie die Frontblende vom Computer ab. Auswechseln der Frontblende Um die Frontblende auszuwechseln, führen Sie die Schritte Vorgehensweise Entfernen in umgekehrter Reihenfolge durch.
Seite 106 Laufwerkklappe VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Entfernen der Laufwerkklappe Öffnen Sie die Laufwerkklappe Entfernen und Installieren von Komponenten...
Seite 107 Entriegeln Sie das obere Scharnier des Abdeckblechs und ziehen Sie die Oberseite der Laufwerkklappe nach außen vom Computer weg. Oberes Scharnier des Abdeckblechs Unteres Scharnier des Abdeckblechs Heben Sie das untere Scharnier des Abdeckblechs an und bewegen es dabei vom Computer weg.
Seite 108 Befestigen Sie ggf. die Klappenscharniere erneut am Abdeckblech der Klappe. Stellen Sie sicher, dass die Scharnierlaschen vom Abdeckblech der Klappe wegzeigen. Scharnierlasche Klappenscharniere (2) Abdeckblech der Klappe Befestigen Sie das Abdeckblech der Klappe/die Klappenscharniervorrichtung an der Klappe, wobei Sie jeweils mit dem unteren Teil des Klappenscharniers beginnen. Abdeckblech der Klappe/Klappenscharniervorrichtung Klappe...
Seite 109 Akku Batterie austauschen VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 110 HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst am Netzwerkgerät und dann am Computer ein. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein. Öffnen Sie das System-Setup (siehe Seite 115) und stellen Sie die Einstellungen von Schritt 1 wieder her.
Seite 111 Anhang Technische Daten Prozessor ® ® Prozessortyp Intel Pentium 4 mit HT-Technologie ANMERKUNG: Nicht alle Pentium 4-Prozessoren unterstützen Hyper-Threading-Technologie. Level 1-Cache-Speicher (L1) 16 KB L2-Cache-Speicher 1-MB Pipeline-Burst, satzadressierter 8-Wege-Rückschreib-SRAM Speicher 400 und 533 MHz DDR2 unbuffered SDRAM Speicheranschlüsse Speicherkapazität 128 MB, 256 MB, 512 MB oder 1 GB (nicht ECC-fähig) Speicher (Mindestwert) 256 MB Speicher (Höchstwert)
Seite 112 Video PCI Express Erweiterungsbus Bustyp PCI 2.3 PCI Express x1 und x16 Bustaktrate PCI: 33MHz PCI Express: Bidirektionale Geschwindigkeit des x1 Steckplatzes - 500 MB/s Bidirektionale Geschwindigkeit des x16 Steckplatzes - 8 GB/s Buchse vier Anschlussformat 120-polig Anschluss-Datenbreite (max.) 32 Bit PCI Express Anschluss ein x1...
Seite 113 Laufwerke (fortgesetzt) Intern zugänglich: Zwei Schächte für 1 Zoll hohe Festplattenlaufwerke Anschlüsse Externe Anschlüsse: Seriell 9-poliger Anschluss, 16550C-kompatibel Parallel 25-poliger Anschluss (bidirektional) IEEE 1394 6-poliger serieller Anschluss, Frontblende Video 15-poliger Anschluss Netzwerkadapteranschluss RJ45-Anschluss PS/2 (Tastatur und Maus) Zwei 6-polige Mini-DIN USB-Anschluss zwei Anschlüsse an Frontblende und sechs Anschlüsse –auf Rückseite konform nach USB 2.0...
Seite 114 Steuerelemente und Lampen (fortgesetzt) Festplattenlaufwerk-Zugriffslampe grün Verknüpfungsintegritätslicht (auf grüne Lampe — Es besteht eine gute Verbindung zwischen einem 10 integriertem Netzwerkadapter) Mbps-Netzwerk und dem Computer. orangefarbene Lampe —Es besteht eine gute Verbindung zwischen einem 100 Mbps-Netzwerk und dem Computer. gelbe Lampe – Es besteht eine gute Verbindung mit einer 1 GB- (oder 1000-Mbit/s)-Verbindung.
Seite 115 Umgebungsbedingungen Temperatur: Während des Betriebs 10°C bis 35°C ANMERKUNG: Bei einer Temperatur von 35 °C beträgt die maximale Betriebshöhe 914 m über NN. Bei Lagerung –40 °C bis 65 °C Relative Luftfeuchtigkeit 20% bis 80% (nicht kondensierend) Zulässige Erschütterung: Während des Betriebs 0,25 G bei 3 bis 200 Hz und 0,5 Oktave/Min.
Seite 116 Aufrufen des System-Setups Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Wenn das blaue Dell™-Logo auf dem Bildschirm erscheint, drücken Sie sofort <F2>. Falls so lange gewartet wurde, bis das Betriebssystem-Logo erscheint, warten Sie, bis der ®...
Seite 117 System-Setup-Optionen ANMERKUNG: Es hängt von Ihrem Computer und den installierten Geräten ab, ob die in diesem Abschnitt angegebenen Komponenten angezeigt werden bzw. genau wie aufgeführt angezeigt werden. System Führt Systeminformationen wie Computername, die BIOS- System Info Versionsnummer und das -Versionsdatum, Systemkennungen und (Systeminformation) andere Informationen auf, die für das System spezifisch sind.
Seite 118 Aktiviert oder deaktiviert den integrierten Audio-Controller. Audio-Controller Auf Ein (Standardeinstellung) eingestellt, so dass USB-Geräte im Betriebssystem erkannt und unterstützt werden. Aktiviert oder deaktiviert den integrierten, PS/2-kompatiblen Mausanschluss Mauscontroller. Identifiziert und definiert Einstellungen des parallelen Anschlusses. LPT Anschlussmodus Sie können den parallelen Anschluss auf Aus, AT, PS/2, EPP oder ECP stellen.
Seite 119 Zeigt den aktuellen Status der Kennwortsicherheitsfunktion des System Password Systems an und ermöglicht die Zuweisung und Überprüfung eines (Systemkennwort) neuen Systemkennworts. Diese Option sperrt das Systemkennwortfeld mit dem Setup- Password Status Kennwort. Wenn das Feld gesperrt ist, können Sie die (Kennwortstatus) Kennwortsicherheit nicht mehr durch das Drücken von <Strg>+<Eingabetaste>...
Seite 120 Die Optionen lauten S1, ein Energiesparmodus, bei dem der Energiesparmodus Computer in einem Niedrigstrom-Modus arbeitet, und S3, ein Standby-Modus, bei dem der Strom für die meisten Komponenten verringert oder abgeschaltet ist, der Systemspeicher jedoch aktiv bleibt. Wartung Diese Einstellung stellt die ab Werk installierten CMOS- Standardeinstellungen des Computers wieder her.
Seite 121 Ändern der Startsequenz für den aktuellen Start Sie können diese Funktion zum Beispiel benutzen, um Ihrem Computer zu befehlen, von dem CD-Laufwerk zu starten, so dass Sie die „Dell Diagnostics” auf der Dell Dimension ResourceCD ausführen können, aber der Computer vom Festplattenlaufwerk starten soll, wenn die Diagnosetests abgeschlossen sind.
Seite 122 Drücken Sie die Leertaste, um ein Gerät zu aktivieren oder zu deaktivieren (aktivierte Geräte sind mit einem Häkchen versehen). Durch Drücken von Plus (+) oder Minus (–) wird die Position eines ausgewählten Geräts in der Liste nach oben oder unten verschoben. Löschen von vergessenen Kennwörtern VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen...
Seite 123 Wiederherstellung der bei der Auslieferung von Dell eingestellten ursprünglichen Standardkonfiguration des Betriebssystems, Softwareprogrammen und von Hardwaretreibern sowie die Funktionsprüfung des Computers und sämtlicher Hardware, die von Dell installiert wurde. Neben dem persönlichen technischen Support durch unsere Techniker bieten wir unter support.dell.com auch technischen Online-Support.
Seite 124 ANMERKUNG: Die gebührenfreien Nummern gelten in den entsprechend aufgeführten Ländern. Wenn Sie sich mit Dell in Verbindung setzen möchten, können Sie die in der folgenden Tabelle angegebenen Telefonnummern, Codes und elektronischen Adressen verwenden. Im Zweifelsfall ist Ihnen die nationale oder internationale Auskunft gerne behilflich.
Seite 125 11 4515 7139 Ortsvorwahl: 11 Kundenbetreuung per Fax 11 4515 7138 Aruba Support (allgemein) gebührenfrei: 800-1578 Australien (Sydney) E-Mail (Australien): au_tech_support@dell.com E-Mail (Neuseeland): nz_tech_support@dell.com Internationale Vorwahl: 0011 Privatbenutzer und Kleinbetriebe 1-300-65-55-33 Nationale Vorwahl: 61 Behörden und Unternehmen gebührenfrei: 1-800-633-559 Ortsvorwahl: 2 Vorzugskontenabteilung (PAD) gebührenfrei: 1-800-060-889...
Seite 126 818 1350 Technischer Support (Dimension™ und Inspiron™) gebührenfrei: 800 858 2969 Technischer Support (OptiPlex™, Latitude™ und gebührenfrei: 800 858 0950 Dell Precision™) Technischer Support (Server und Speicher) gebührenfrei: 800 858 0960 Technischer Support (Projektoren, PDAs, Drucker, gebührenfrei: 800 858 2920 Switches, Router usw.)
Seite 127 Land (Stadt) Abteilungsbezeichnung oder Servicebereich, Ortsvorwahlen, Internationale Nummer Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Dänemark (Kopenhagen) Website: support.euro.dell.com E-Mail-Support (portable Computer): Internationale Vorwahl: 00 den_nbk_support@dell.com Nationale Vorwahl: 45 E-Mail-Support (Desktop-Computer): den_support@dell.com E-Mail-Support (Server): Nordic_server_support@dell.com Technischer Support 7023 0182...
Seite 128 Abteilungsbezeichnung oder Servicebereich, Ortsvorwahlen, Internationale Nummer Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Finnland (Helsinki) Website: support.euro.dell.com E-Mail: fin_support@dell.com Internationale Vorwahl: 990 E-Mail-Support (Server): Nationale Vorwahl: 358 Nordic_support@dell.com Ortsvorwahl: 9 Technischer Support 09 253 313 60 Technischer Support per Fax...
Seite 129 Internationale Nummer Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Großbritannien (Bracknell) Website: support.euro.dell.com Website für Kundenbetreuung: support.euro.dell.com/uk/en/ECare/Form/Home.asp Internationale Vorwahl: 00 Nationale Vorwahl: 44 E-Mail: dell_direct_support@dell.com Ortsvorwahl: 1344 Technischer Support (Firmenkunden/Premium 0870 908 0500 Accounts/PAD [mehr als 1000 Mitarbeiter])
Seite 130 Abteilungsbezeichnung oder Servicebereich, Ortsvorwahlen, Internationale Nummer Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Irland (Cherrywood) Website: support.euro.dell.com E-Mail: dell_direct_support@dell.com Internationale Vorwahl: 16 Technischer Support 1850 543 543 Nationale Vorwahl: 353 Technischer Support in Großbritannien (nur 0870 908 0800 Ortsvorwahl: 1...
Seite 131 Nationale Vorwahl: 81 Technischer Support (Dimension™ und Inspiron™) gebührenfrei: 0120-198-226 Ortsvorwahl: 44 Technischer Support außerhalb Japans (Dimension 81-44-520-1435 und Inspiron) Technischer Support (Dell Precision™, OptiPlex™ gebührenfrei:0120-198-433 und Latitude™) Technischer Support außerhalb Japans (Dell 81-44-556-3894 Precision, OptiPlex und Latitude) Technischer Support (Axim™) gebührenfrei: 0120-981-690...
Seite 132 (Austin, Texas, USA) Vertrieb (Austin, Texas, USA) 512 728-4397 Vertrieb per Fax (Austin, Texas, USA) 512 728-4600 oder 512 728-3772 Luxemburg Website: support.euro.dell.com E-Mail: tech_be@dell.com Internationale Vorwahl: 00 Technischer Support (Brüssel, Belgien) 3420808075 Nationale Vorwahl: 352 Vertrieb Privatbenutzer/Kleinbetriebe (Brüssel, gebührenfrei: 080016884 Belgien) Vertrieb Firmenkunden (Brüssel, Belgien)
Seite 133 001-877-384-8979 oder 001-877-269-3383 Telefonzentrale 50-81-8800 oder 01-800-888-3355 Montserrat Support (allgemein) gebührenfrei: 1-866-278-6822 Neuseeland E-Mail (Neuseeland): nz_tech_support@dell.com E-Mail (Australien): au_tech_support@dell.com Internationale Vorwahl: 00 Privatbenutzer und Kleinbetriebe 0800 446 255 Nationale Vorwahl: 64 Behörden und Unternehmen 0800 444 617 Vertrieb 0800 441 567...
Seite 134 Land (Stadt) Abteilungsbezeichnung oder Servicebereich, Ortsvorwahlen, Internationale Nummer Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Norwegen (Lysaker) Website: support.euro.dell.com E-Mail-Support (portable Computer): Internationale Vorwahl: 00 nor_nbk_support@dell.com Nationale Vorwahl: 47 E-Mail-Support (Desktop-Computer): nor_support@dell.com E-Mail-Support (Server): Nordic_server_support@dell.com Technischer Support 671 16882...
Seite 135 Schweden (Upplands Vasby) Website: support.euro.dell.com E-Mail: swe_support@dell.com Internationale Vorwahl: 00 E-Mail-Support für Latitude und Inspiron: Nationale Vorwahl: 46 Swe-nbk_kats@dell.com Ortsvorwahl: 8 E-Mail-Support für OptiPlex: Swe_kats@dell.com E-Mail-Support für Server: Nordic_server_support@dell.com Technischer Support 08 590 05 199 Stammkundenbetreuung 08 590 05 642 Kundenbetreuung Privatbenutzer/Kleinbetriebe 08 587 70 527 Support für das Mitarbeiterprogramm (EPP)
Seite 136 Internationale Vorwahl: 005 Vertrieb (allgemein) gebührenfrei: 800 6011 054 Nationale Vorwahl: 65 Vertrieb Firmenkunden gebührenfrei: 800 6011 053 Spanien (Madrid) Website: support.euro.dell.com E-Mail: support.euro.dell.com/es/es/emaildell/ Internationale Vorwahl: 00 Privatbenutzer und Kleinbetriebe Nationale Vorwahl: 34 Technischer Support 902 100 130 Ortsvorwahl: 91...
Seite 137 Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Trinidad und Tobago Support (allgemein) 1-800-805-8035 Tschechische Republik (Prag) Website: support.euro.dell.com E-Mail: czech_dell@dell.com Internationale Vorwahl: 00 Technischer Support 02 2186 27 27 Nationale Vorwahl: 420 Kundenbetreuung 02 2186 27 11 Ortsvorwahl: 2...
Seite 138 Kundendienst und Technischer Support gebührenfrei: 1-800-456-3355 Belegschaftskaufprogramm (EPP) Kunden gebührenfrei: 1-800-234-1490 Dell-Vertrieb gebührenfrei: 1-800-289-3355 oder gebührenfrei: 1-800-879- 3355 Dell Outlet-Verkauf (von Dell erneuerte Computer) gebührenfrei: 1-888-798-7561 Vertrieb von Software und Peripheriegeräten gebührenfrei: 1-800-671-3355 Ersatzteilverkauf gebührenfrei: 1-800-357-3355 Erweiterter Service und Garantie (Vertrieb) gebührenfrei: 1-800-247-4618 gebührenfrei: 1-800-727-8320...
Seite 139 Sound, 68 Probleme, 33 Stromversorgung, 68 Betriebssystem Surround, 68 Dell CD, 12 Tastatur, 68 Dell Dimension Hilfedatei, 10 Neu installieren, 12 TV-OUT, 68 Dell Solution Center, 9 Neuinstallation von Windows USB, 66, 69 Kontaktaufnahme, 124 XP , 60 VGA, 68 Support-Grundsätze, 123...
Seite 140 Etikett Systemplatine Diskettenlaufwerk Microsoft Windows, 11 ausbauen, 91 Hilfe- und Supportcenter, 12 Installieren, 92 Hilfedatei Dokumentation Dell Dimension Hilfe, 10 Dell Dimension Hilfedatei, 10 Windows Hilfe- und Farbe Dell Solution Center, 9 Supportcenter, 12 ändern, 13 Endnutzer- Hyper-Threading, 31 Fehlermeldungen, 36...
Seite 141 PCI Express, 79 Diskettenlaufwerk Mikrofon ausbauen, 91 PCI Express-Steckplätze, 69 Anschluss, 68 Festplattenlaufwerk, 86 PCI installieren, 76 Modem Festplattenlaufwerk PCI-Steckplätze, 69 Anschluss, 68 entfernen, 86 Steckplätze, 69, 75 Probleme, 35 Installieren eines CD-/DVD- unterstützte Typen, 75 Monitor Laufwerks, 95 Kennwort Anschluss, 68 Installieren eines Jumper, 122...
Seite 142 Zustand des Sound-Anschlüsse, 68 Computer reagiert nicht Stromversorgungslichts, 4 mehr, 38-39 Speicher Computer stürzt ab, 38-40 4 GB-Konfigurationen, 73 Produktinformationshand- Dell Diagnose, 52 Anweisungen für die buch, 10 Installation, 72 Diagnoselampen, 49 Programmkompatibilitäts- Ausbauen, 75 Drucker, 44 Assistent, 40 DDR2-Übersicht, 72...
Seite 143 Bildschirme, 116 Optionen, 117 Übertragen von Informationen auf einen Systemwiederherstellung, 58 neuen Computer, 25 Zulassungsinformationen, 10 Unterstützung Kontaktaufnahme mit Dell, 124 Tastatur Anschluss, 68 Anschlüsse, 66, 69 Probleme, 38 Starten zu Geräten, 121 Technische Daten Abmessungen und Gewicht, 114 Anschlüsse, 113...
Seite 144 Index...
