9 Wartung
83325801 1/2022-01 Et
Montage- und Betriebsanleitung
Ölbrenner WL30/1-C Z-1LN-A

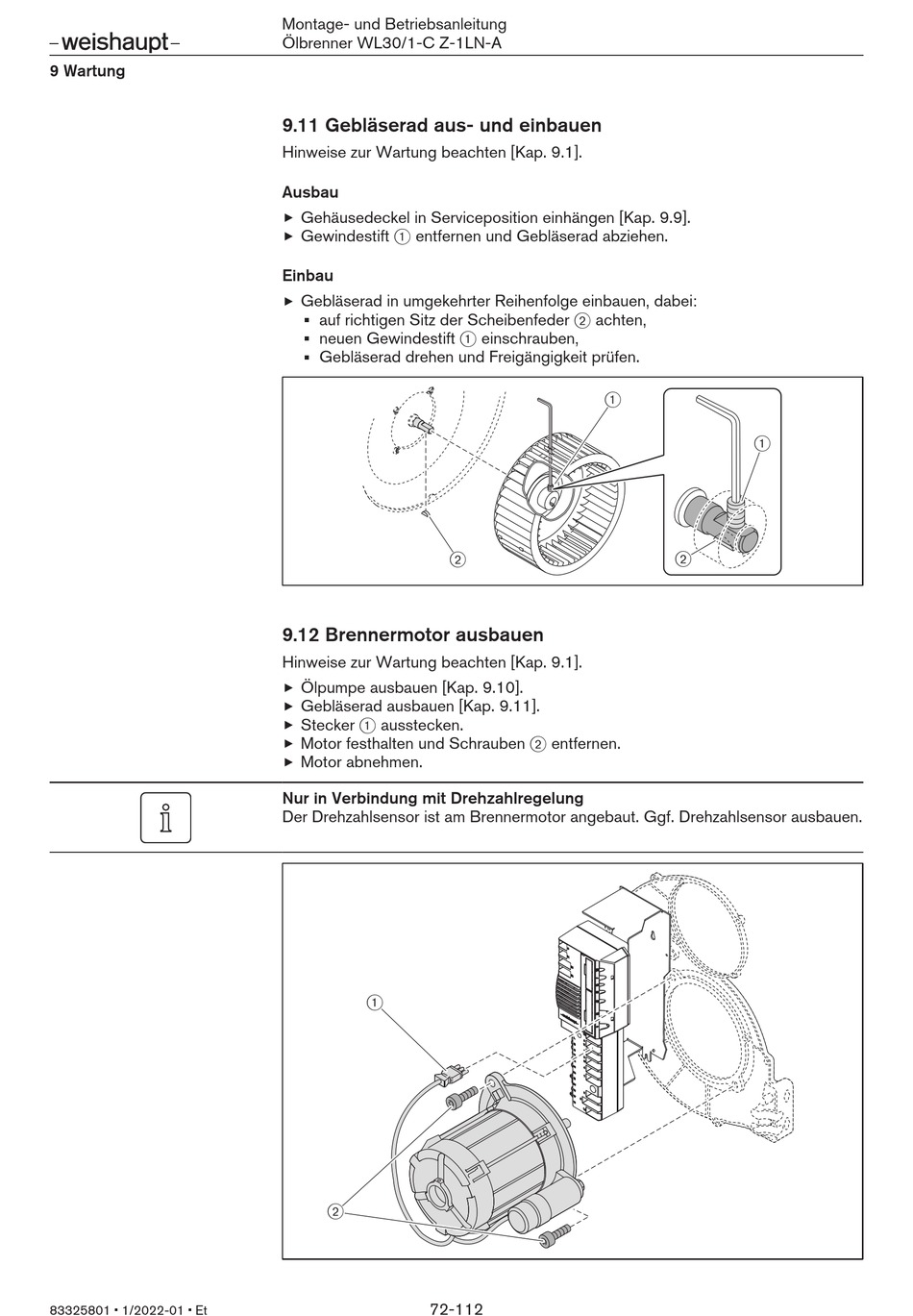

9.11 Gebläserad aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Gehäusedeckel in Serviceposition einhängen [Kap. 9.9].
Gewindestift 1 entfernen und Gebläserad abziehen.
Einbau
Gebläserad in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz der Scheibenfeder 2 achten,
neuen Gewindestift 1 einschrauben,
Gebläserad drehen und Freigängigkeit prüfen.
2

9.12 Brennermotor ausbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ölpumpe ausbauen [Kap. 9.10].
Gebläserad ausbauen [Kap. 9.11].
Stecker 1 ausstecken.
Motor festhalten und Schrauben 2 entfernen.
Motor abnehmen.
Nur in Verbindung mit Drehzahlregelung
Der Drehzahlsensor ist am Brennermotor angebaut. Ggf. Drehzahlsensor ausbauen.
1
2
72-112
1
1
2
