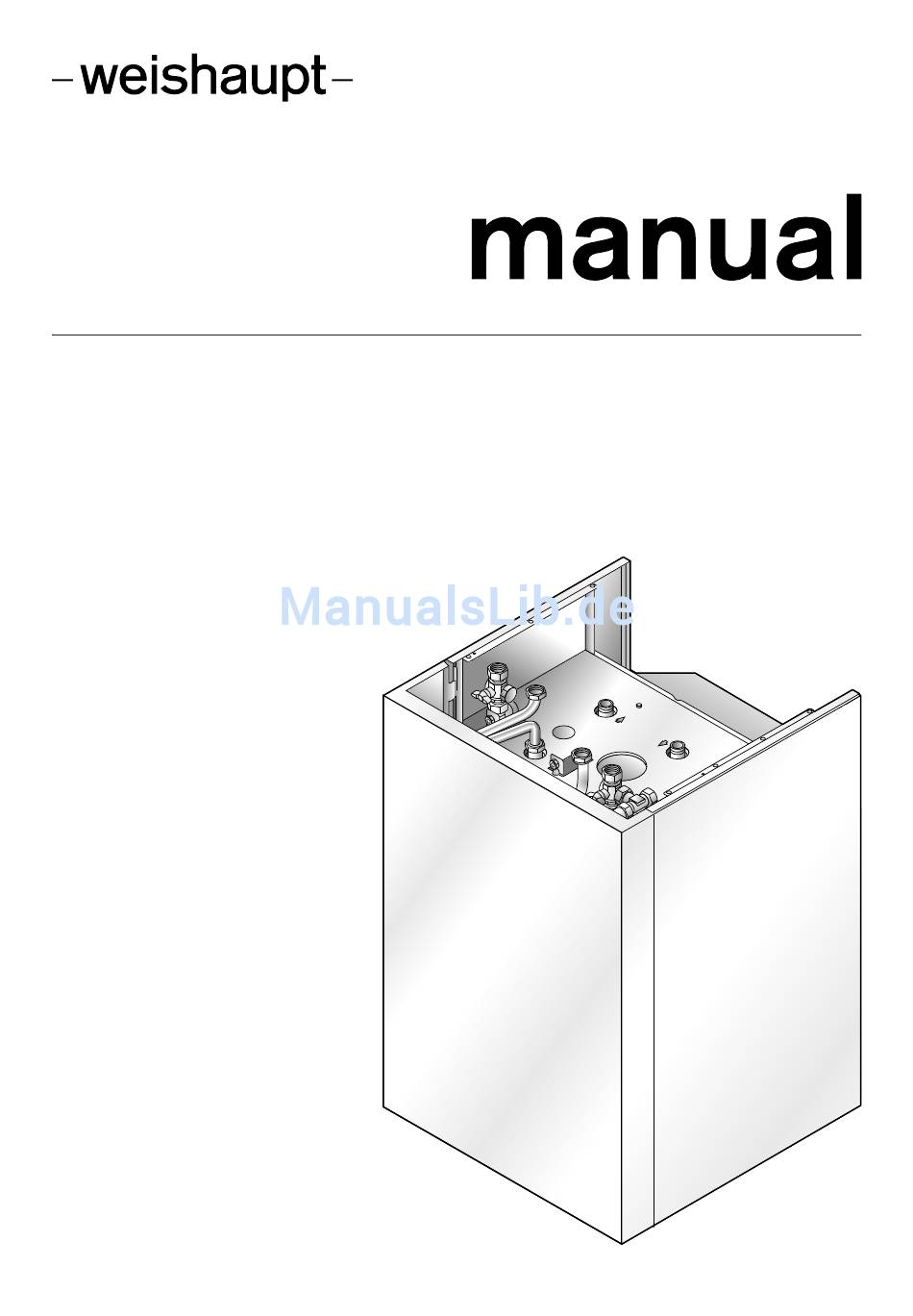

- Seite 1 Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 83257501 • 1/2012-12...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) Benutzerhinweise ........................3 Symbole ......................... 3 Zielgruppe ......................3 Gewährleistung und Haftung ................4 Sicherheit ............................ 5 Bestimmungsgemäßer Gebrauch ..............5 Sicherheitsmaßnahmen ..................5 Normalbetrieb ....................... 5 Entsorgung ......................5 Produktbeschreibung ......................6 Typenschlüssel ..................... -
Seite 3: Benutzerhinweise
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss am Ein- Originalbetriebsanleitung satzort aufbewahrt werden. 1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. -
Seite 4: Gewährleistung Und Haftung
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzu- führen sind: ▪ Nicht bestimmungsgemäße Verwendung, ▪... -
Seite 5: Sicherheit
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Der Speicher ist geeignet für: ▪ die Erwärmung von Trinkwasser nach TrinkwV, ▪ Heizwasser nach VDI 2035. Das Gerät darf nur in geschlossenen Räumen betrieben werden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen und muss frostsicher sein. -
Seite 6: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Baureihe: Weishaupt Aqua Power Baugröße /WTC-OW mit Weishaupt Thermo Condens - Öl wandhängend -Ausf. K -Ausführung Kompakt 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. -
Seite 7: Funktion
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 3 Produktbeschreibung 3.3 Funktion Der Speicher ist geeignet für den Betrieb an geschlossenen Warmwasser-Heizungs- anlagen. Über einen Plattenwärmetauscher wird das Trinkwasser im Speicher er- wärmt. 1 Trichtersiphon mit Ablauf 2 WW-Auslauffühler (B12) 3 Plattenwärmetauscher... -
Seite 8: Technische Daten
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten DIN CERTCO 9W247-13MC SVGW 0509-5005 3.4.2 Leistung kombiniert mit WTC-OW 15 Bereitschaftsverlust bei 45 K 1,17 kWh/24h Dauerleistung Q (60/10/45 °C - 1 m³/h) 15 kW Zapfmenge r (60/10/45 °C - 1 m³/h) -
Seite 9: Abmessungen
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 3 Produktbeschreibung 3.4.7 Abmessungen Maße Brennwertgerät und Abgasanschluss siehe Montage- & Betriebsanleitung WTC. 600 mm 70 mm 160 mm 340 mm 430 mm 1 Heizungsvorlauf G¾" 2 Heizungsrücklauf G¾" 3 Warmwasseranschluss G¾"... -
Seite 10: Montage
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 4 Montage 4 Montage 4.1 Montagebedingungen Speichertyp und Betriebsdruck prüfen Der am Typenschild angegebene Betriebsdruck nicht überschreiten. ▶ Speichertyp prüfen. ▶ Prüfen, ob der Betriebsdruck eingehalten wird (s. Kap. 3.4.3). Aufstellraum prüfen ▶... -
Seite 11: Speicher Aufstellen
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 4 Montage 4.2 Speicher aufstellen Transportsicherung entfernen ▶ Schrauben der Transportsicherung komplett entfernen. Frontverkleidung entfernen ▶ Frontverkleidung nach vorne ziehen und aus den Führungslöchern herausheben. Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich keine Wassersäcke (Siphon-Effekt) bil- den und das Kondensat ungehindert abfließen kann. -
Seite 12: Installation
Im Kaltwasserzulauf muss ein Sicherheitsventil installiert sein. Das Sicherheitsventil: ▪ darf vom Speicher her nicht absperrbar sein, ▪ muss spätestens beim zulässigen Betriebsdruck des Speichers ansprechen (s. Kap. 3.4.3). Weishaupt empfiehlt das Hydraulik Installations-Set WHI K 3.0 (Zubehör). Es bein- haltet: ▪ Sicherheitsventil, ▪ Ablaufschlauch, ▪... - Seite 13 Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 5 Installation Heizungsnetz füllen ▶ Heizungsvorlauf mit Ablauf verbinden und Kugelhahn 1 öffnen. ▶ Heizungsrücklauf 2 dicht verschließen. ▶ Kugelhahn Heizungsrücklauf 4 öffnen. ▶ Schlauch am Heizungsfüllhahn anschließen und Heizungsfüllhahn 3 öffnen.
-
Seite 14: Anschluss An Das Wtc
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 5 Installation 5.3 Anschluss an das WTC ▶ Winkelverschraubung an der Ölversorgungszuleitung anschließen (siehe Monta- ge- und Betriebsanleitung WTC) ▶ Kunststoff-Schutzkappen der Anschlüsse auf der Unterseite des Brennwertgerä- tes entfernen. ▶ Rändelschrauben an Brennwertgerät unten entfernen. -
Seite 15: Inbetriebnahme
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 6 Inbetriebnahme 6 Inbetriebnahme Detaillierte Hinweise siehe Montage- und Betriebsanleitung WTC. Speicher und WTC müssen gefüllt sein. ▶ Revisionsöffnung und Anschlüsse auf Dichtheit prüfen. ▶ Betriebsbereitschaft des Sicherheitsventils durch Anlüften prüfen. ▶... -
Seite 16: Außerbetriebnahme
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 7 Außerbetriebnahme 7 Außerbetriebnahme ▶ Ggf. Netzteil der Fremdstromanode ausstecken. ▶ Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern. ▶ Kaltwasserzulauf schließen. ▶ Speicher entleeren und komplett austrocknen. ▶ Revisionsöffnung bis zur Wiederinbetriebnahme offen lassen. -
Seite 17: Wartung
8.1 Hinweise zur Wartung Der Betreiber soll die Anlage mindestens alle 2 Jahre warten lassen. Wartungsarbei- ten dürfen nur von qualifiziertem Personal mit den entsprechenden Fachkenntnissen durchgeführt werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung ▶... -
Seite 18: Speicher Reinigen
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 8 Wartung 8.3 Speicher reinigen Korrosion durch Verletzen der Schutzschicht Im Speicher bildet sich durch die Magnesiumanode eine Schutzschicht (weißer Be- lag). Beschädigung der Schutzschicht führt zu Korrosion. ▶ VORSICHT Schutzschicht nicht verletzen. -
Seite 19: Magnesiumanode Austauschen
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 8 Wartung 8.4 Magnesiumanode austauschen Hinweise zur Wartung beachten (s. Kap. 8.1). ▶ Revisionsflansch entfernen (s. Kap. 8.3). ▶ Magnesiumanode 1 prüfen und austauschen, wenn der Durchmesser 15 mm un- terschreitet. ▶... -
Seite 20: Fehlersuche
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 9 Fehlersuche 9 Fehlersuche Beobachtung Ursache Behebung ▶ Speicher ist undicht Installation fehlerhaft Sicherheitsventil auf Funktion und richtige Installation prüfen. ▶ Revisionsflansch undicht Schrauben nachziehen. ▶ Dichtung austauschen. ▶ Rohranschlüsse undicht Anschluss lösen und neu eindichten. - Seite 21 Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 9 Fehlersuche Beobachtung Ursache Behebung ▶ LED der Fremdstromanode Fehlerhafter Anschluss Anschlüsse prüfen. blinkt rot ▶ Isolation der Elektrode zum Speicher Isolation bei entleertem Speicher prü- fehlerhaft fen. 21-26 83257501 • 1/2012-12 • Et...
-
Seite 22: Zubehör
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 10 Zubehör 10 Zubehör Fremdstromanode Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät vom Netz trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Schaden am Speicher durch Gasansammlung Bei Betrieb mit Fremdstromanode kann sich Gas ansammeln. - Seite 23 Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 10 Zubehör 23-26 83257501 • 1/2012-12 • Et...
-
Seite 24: Ersatzteile
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 11 Ersatzteile 11 Ersatzteile 1.02 1.01 1.01 1.02 1.02 1.02 1.12 1.02 1.06 1.02 1.15 1.07 1.03 1.08 1.11 1.05 1.02 1.02 1.04 1.13 1.02 1.14 1.04 1.16 1.02 1.09 1.02 1.10 1.02... - Seite 25 Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abschlußkappe G¾ 409 000 04 10 7 1.02 Dichtung 17 x 24 x 2 441 076 1.03 Kugelhahn Vorlauf G¾ kpl. rot 471 120 40 03 7 1.04...
-
Seite 26: Stichwortverzeichnis
Montage- und Betriebsanleitung Wassererwärmer WAP 115 (für WTC-OW) 12 Stichwortverzeichnis Speicher .................. 5 Stillstandzeit .................16 Abstand .................10 Außerbetriebnahme ............16 Temperatur ................8 Transport ................. 8 Bereitschaftsverlust .............. 8 Typenschild ................6 Betriebsdruck ................ 8 Betriebsunterbrechung ............16 Umgebungsbedingungen ........... 8 Umwelteigenschaften ............9 Dauerleistung ................. - Seite 27 83257501 • 1/2012-12 • Et...
