83325801 1/2022-01 Et
Montage- und Betriebsanleitung
Ölbrenner WL30/1-C Z-1LN-A

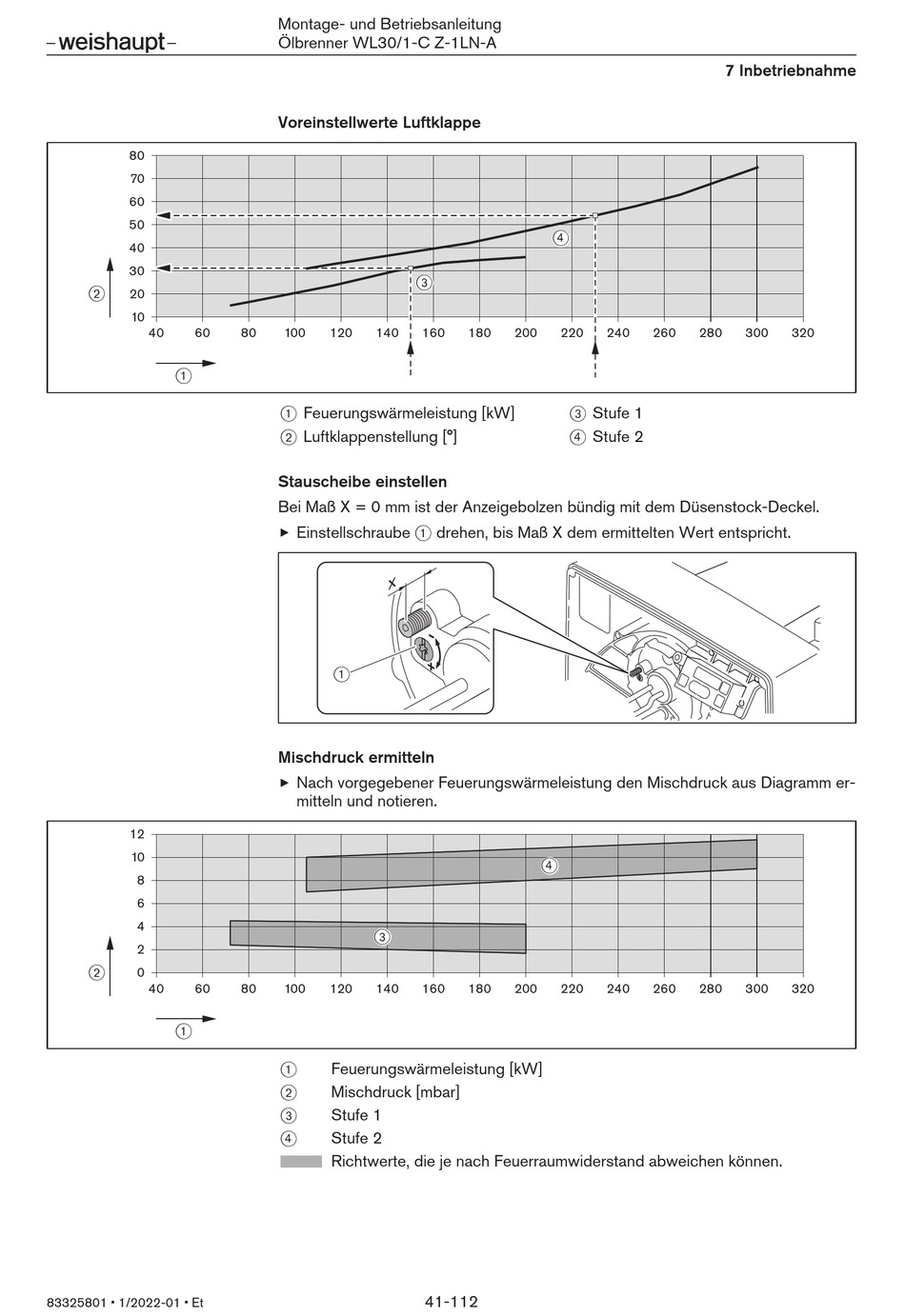

Voreinstellwerte Luftklappe
80
100
120
140
1 Feuerungswärmeleistung [kW]
2 Luftklappenstellung [°]
Stauscheibe einstellen
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
X
1
Mischdruck ermitteln
Nach vorgegebener Feuerungswärmeleistung den Mischdruck aus Diagramm er-
mitteln und notieren.
3
80
100
120
140
1
Feuerungswärmeleistung [kW]
2
Mischdruck [mbar]
3
Stufe 1
4
Stufe 2
Richtwerte, die je nach Feuerraumwiderstand abweichen können.
4
3
160
180
200
220
3 Stufe 1
4 Stufe 2
4
160
180
200
220
41-112
