Einstellwerte - Weishaupt WL30/1-C Z-1LN-A Montage- Und Betriebsanleitung

7 Inbetriebnahme
Beispiel
30
28
26
24
22
20
18
16
14
12
10
2 8
6
40 60
1
83325801 1/2022-01 Et
Montage- und Betriebsanleitung
Ölbrenner WL30/1-C Z-1LN-A

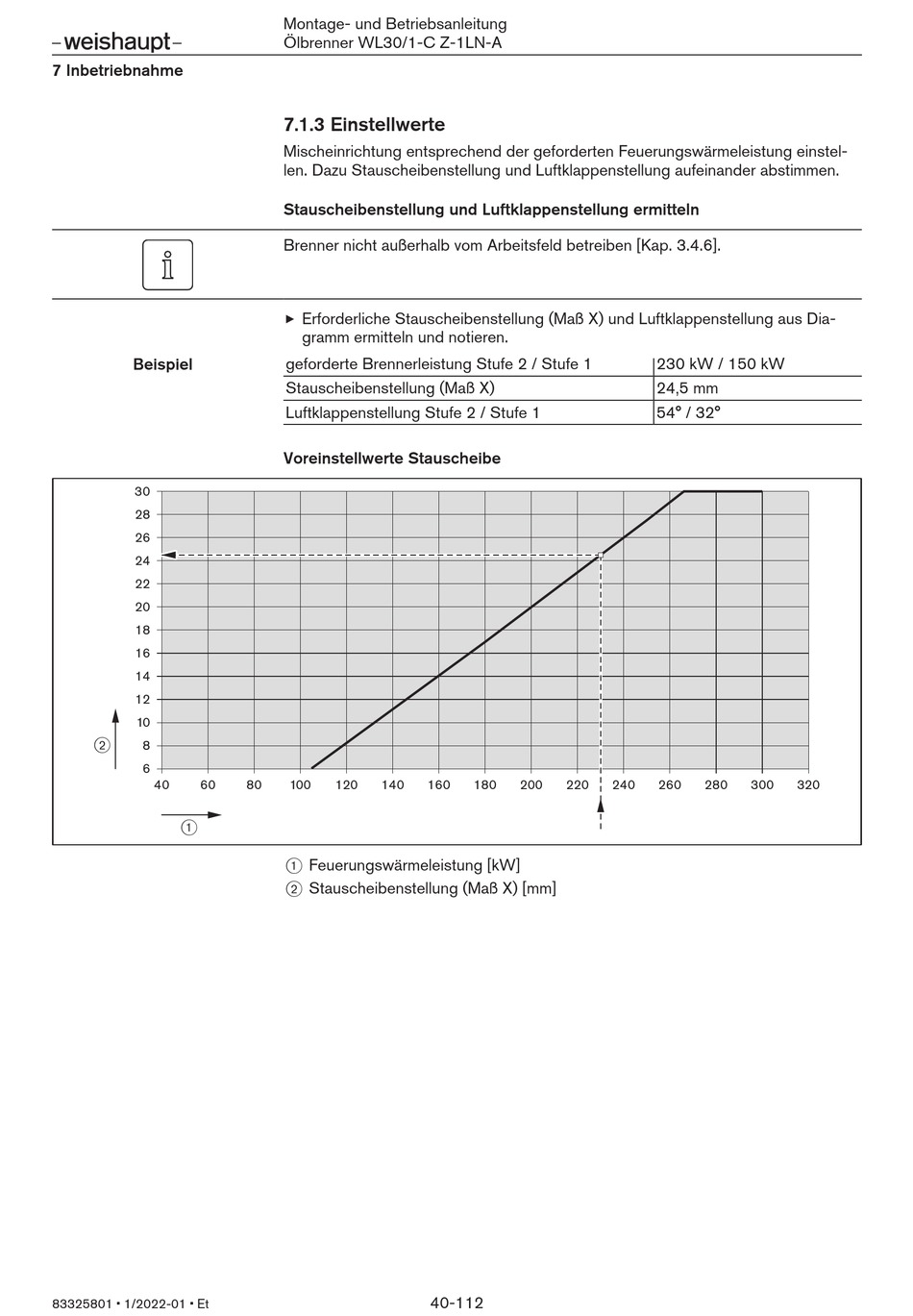

7.1.3 Einstellwerte

Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6].
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung Stufe 2 / Stufe 1
Stauscheibenstellung (Maß X)
Luftklappenstellung Stufe 2 / Stufe 1
Voreinstellwerte Stauscheibe
80 100 120 140
1 Feuerungswärmeleistung [kW]
2 Stauscheibenstellung (Maß X) [mm]
160 180 200 220
40-112
230 kW / 150 kW
24,5 mm
54° / 32°
240 260 280 300 320
