83325801 1/2022-01 Et
Montage- und Betriebsanleitung
Ölbrenner WL30/1-C Z-1LN-A

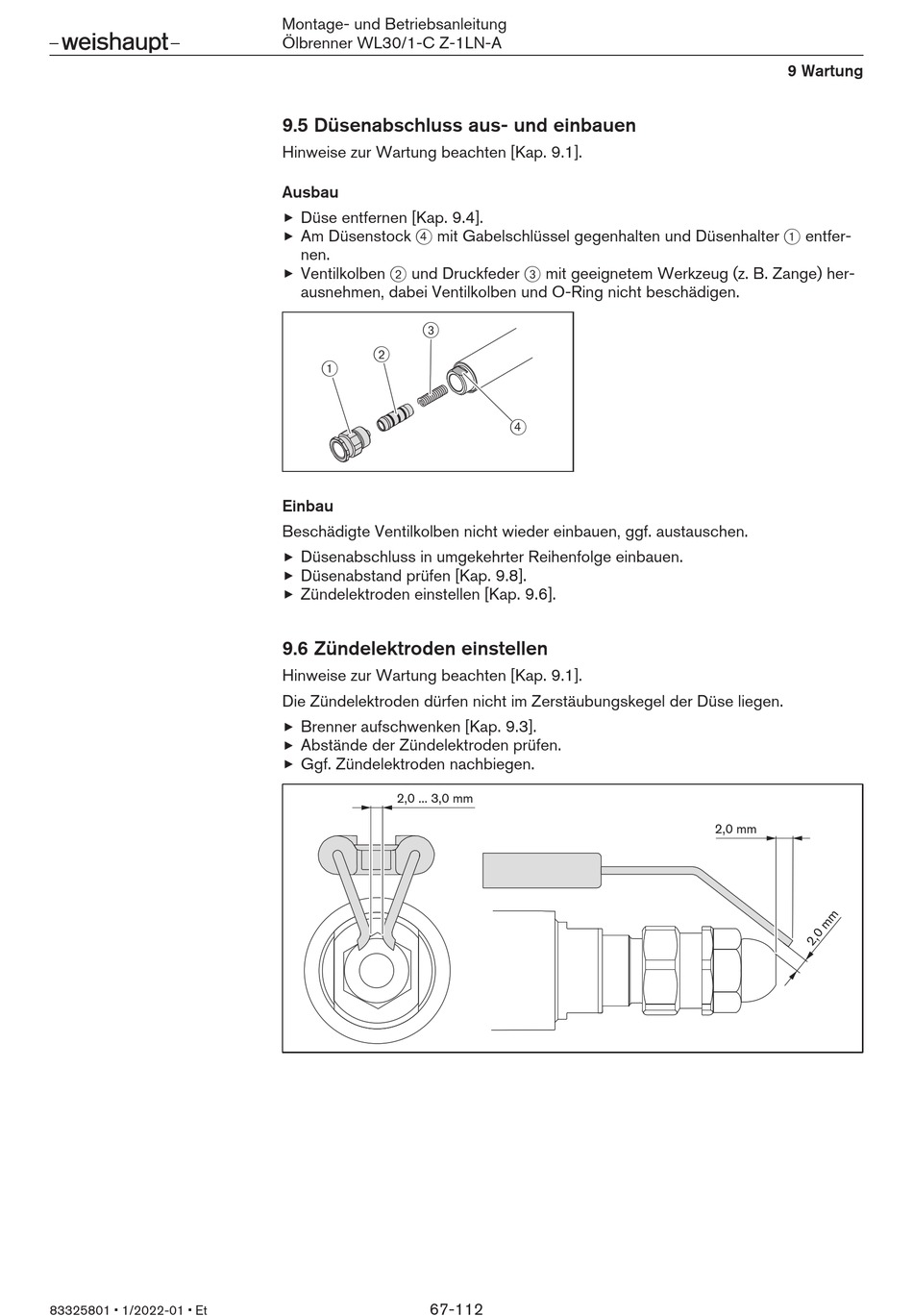

9.5 Düsenabschluss aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Düse entfernen [Kap. 9.4].
Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer-
nen.
Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her-
ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.
3
2
1
Einbau
Beschädigte Ventilkolben nicht wieder einbauen, ggf. austauschen.
Düsenabschluss in umgekehrter Reihenfolge einbauen.
Düsenabstand prüfen [Kap. 9.8].
Zündelektroden einstellen [Kap. 9.6].
9.6 Zündelektroden einstellen
Hinweise zur Wartung beachten [Kap. 9.1].
Die Zündelektroden dürfen nicht im Zerstäubungskegel der Düse liegen.
Brenner aufschwenken [Kap. 9.3].
Abstände der Zündelektroden prüfen.
Ggf. Zündelektroden nachbiegen.
2,0 ... 3,0 mm
67-112
4
9 Wartung
2,0 mm
