Micropilot FMR63B PROFIBUS PA
Schwingungsfestigkeit
Elektromagnetische Ver-
träglichkeit (EMV)
Prozessdruckbereich
Endress+Hauser
HINWEIS
M12 Stecker: Verlust der IP Schutzklasse durch falsche Montage!
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge-
schraubt ist.
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP66/67 NEMA 4X
spezifiziert ist.
‣
Die Schutzklassen werden nur eingehalten, wenn die Blindkappe verwendet wird oder
das Kabel angeschlossen ist.
DIN EN 60068-2-64 / IEC 60068-2-64 bei 5 ... 2 000 Hz: 1,5 (m/s
• Elektromagnetische Verträglichkeit nach EN 61326-Serie und NAMUR-Empfehlung
EMV (NE21)
• Maximale Messabweichung während EMV- Prüfungen: < 0,5 % des aktuellen digitalen
Messwertes
Weitere Details sind aus der EU-Konformitätserklärung ersichtlich.
15.4 Prozess
WARNUNG
L
Der maximale Druck für das Gerät ist abhängig vom druckschwächsten Bauteil (Bau-
teile sind: Prozessanschluss, optionale Anbauteile oder Zubehör).
‣
Gerät nur innerhalb der vorgeschriebenen Grenzen der Bauteile betreiben!
‣
MWP (Maximum Working Pressure): Auf dem Typenschild ist der MWP angegeben.
Dieser Wert bezieht sich auf eine Referenztemperatur von +20 °C (+68 °F) und darf
über unbegrenzte Zeit am Gerät anliegen. Temperaturabhängigkeit des MWP beach-
ten. Für Flansche die zugelassenen Druckwerte bei höheren Temperaturen aus den fol-
genden Normen entnehmen: EN 1092-1 (die Werkstoffe 1.4435 und 1.4404 sind in
ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1 eingruppiert. Die chemische
Zusammensetzung der beiden Werkstoffe kann identisch sein.), ASME B16.5,
JIS B2220 (Norm in ihrer jeweils aktuellen Version ist gültig). Abweichende MWP-
Angaben finden sich in den betroffenen Kapiteln der technischen Information.
‣
Die Druckgeräterichtlinie (2014/68/EU) verwendet die Abkürzung PS, diese entspricht
dem maximalen Betriebsdruck (MWP) des Geräts.
Folgende Tabellen stellen die Abhängigkeiten von Dichtungsmaterial, Prozesstemperatur
(T ) und Prozessdruckbereich je wählbarem Prozessanschluss zur verwendeten Antenne
P
dar.

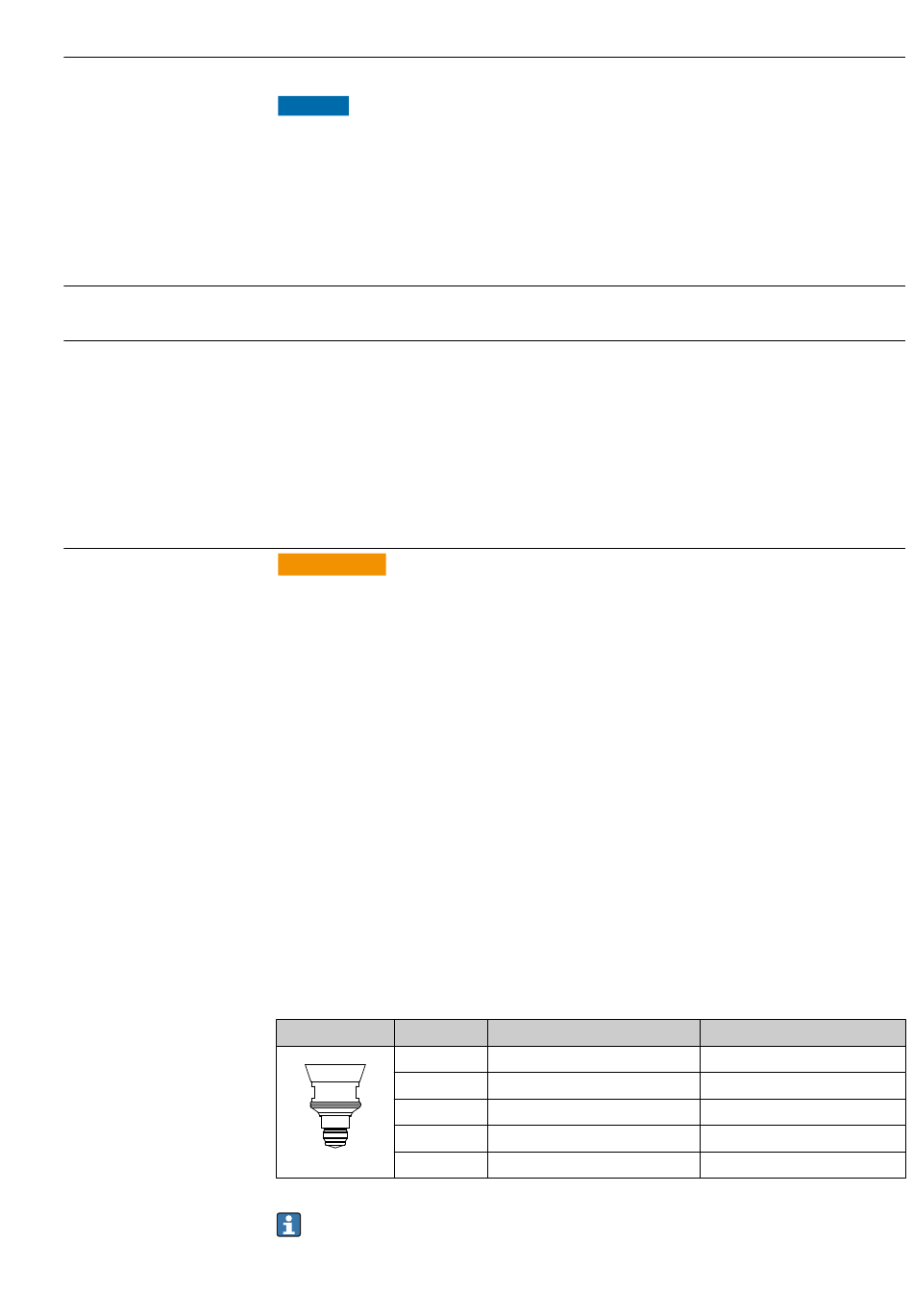

Antenne integriert, PEEK, 20 mm (0,75 in)
Prozessanschluss M24 mit Prozessadapter, Zubehör beigelegt
Dichtung
FKM Viton
FKM Viton
EPDM
FFKM Kalrez
FFKM Kalrez
A0048027
Bei Vorliegen einer CRN-Zulassung kann der Druckbereich weiter beschränkt sein.
T
p
–10 ... +150 °C (+14 ... +302 °F)
–10 ... +200 °C (+14 ... +392 °F)
–40 ... +150 °C (–40 ... +302 °F)
–20 ... +150 °C (–4 ... +302 °F)
–20 ... +200 °C (–4 ... +392 °F)
Technische Daten
2 ) 2 /Hz
Prozessdruckbereich
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
