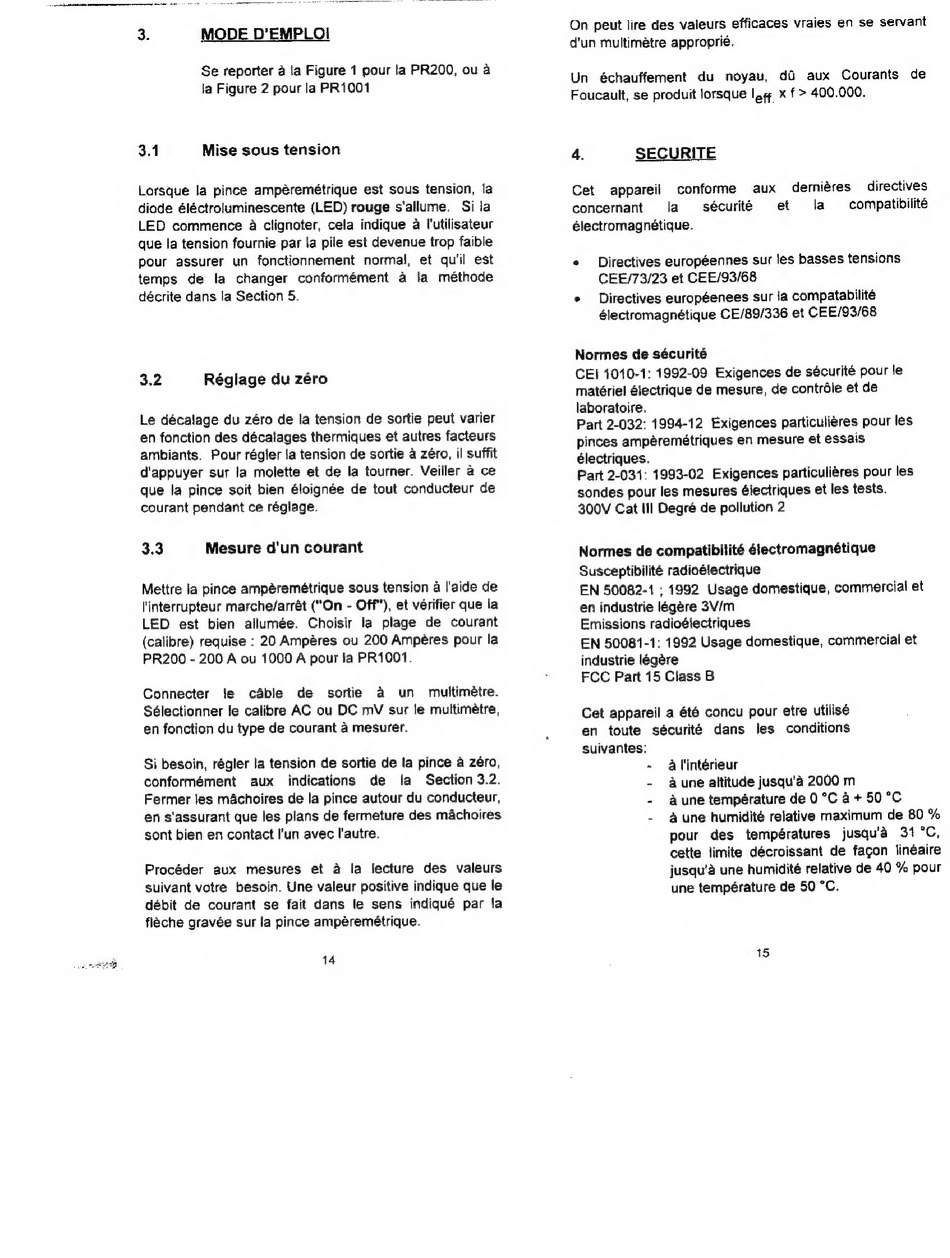

3.
MODE D'EMPLOI
Se reporter à la Figure 1 pour la PR200, ou à
la Figure 2 pour la PR1001
3.1
Mise sous tension
Lorsque la pince ampéremétrique est sous tension, la
diode éléctroluminescente (LED) rouge s'allume.
Si la
LED commence
à clignoter, cela indique à l'utilisateur
que la tension fournie par la pile est devenue trop faible
pour assurer
un fonctionnement
normal,
et qu'il est
temps
de
la changer
conformément
à la méthode
décrite dans la Section 5.
3.2
Réglage du zéro
Le décalage du zéro de la tension de sortie peut varier
en fonction des décalages thermiques et autres facteurs
ambiants.
Pour régler la tension de sortie à zéro, il suffit
d'appuyer sur la molette et de la tourner. Veiller à ce
que la pince soit bien éloignée de tout conducteur de
courant pendant ce réglage.
3.3
Mesure d'un courant
Connecter
le
câble
de
sortie
à
un
multimètre.
Sélectionner le calibre AC ou DC mV sur le multimétre,
en fonction du type de courant à mesurer.
Si besoin, régler la tension de sortie de la pince à zéro,
conformément
aux
indications
de
la
Section 3.2.
Fermer les máchoires de la pince autour du conducteur,
en s'assurant que les plans de fermeture des máchoires
sont bien en contact l'un avec l'autre.
Procéder
aux
mesures
et à la lecture des valeurs
suivant votre
besoin. Une valeur positive indique que le
débit de courant
se fait dans
le sens
indiqué par !a
fièche gravée sur la pince ampéremétrique.
14
4.
SECURITE
Normes de sécurité
Emissions radioélectriques
FCC Part 15 Class B
15
