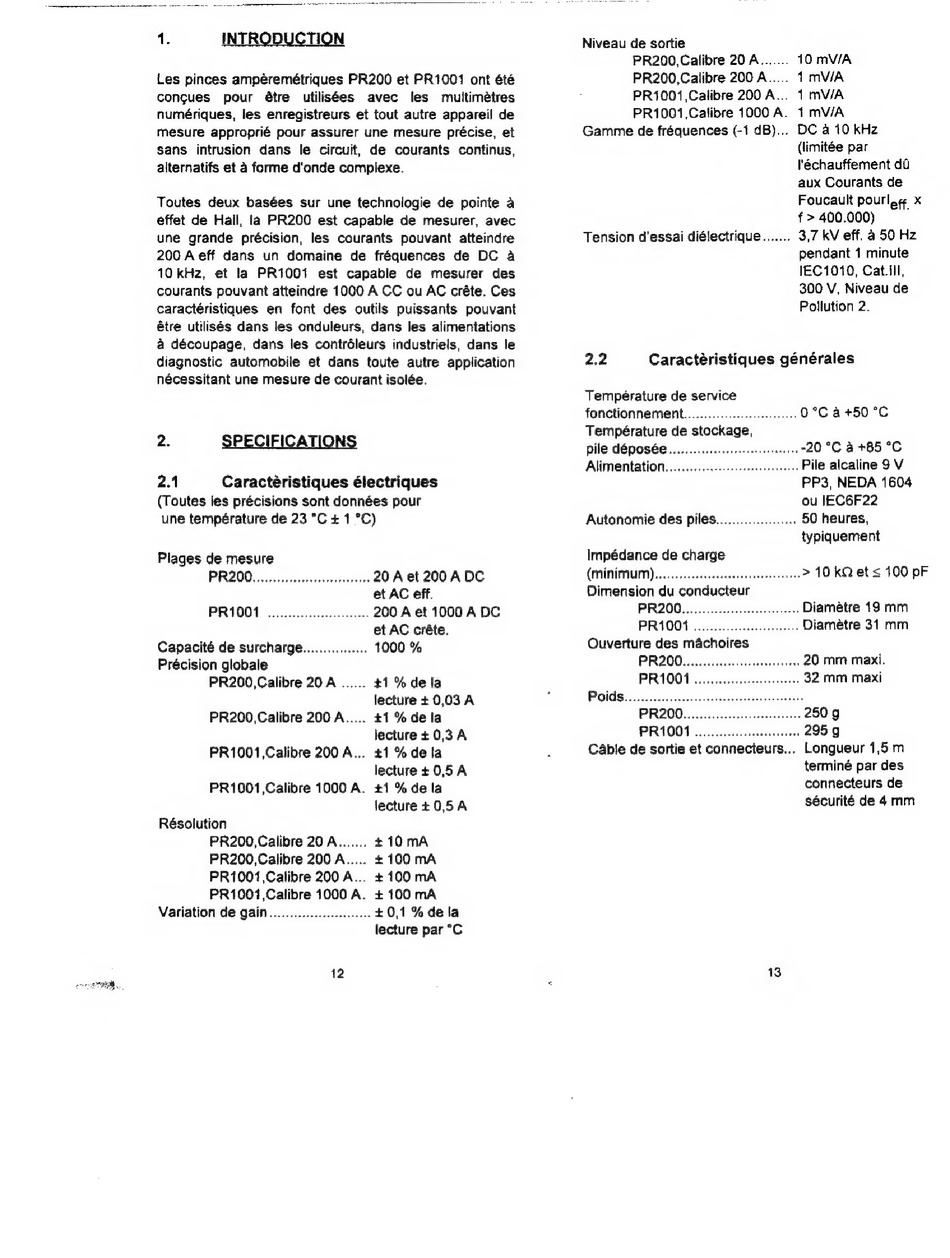

1. INTR TION
Les pinces ampèremétriques PR200 et PR1001 ont été
conçues pour être utilisées avec les multimétres
numériques, les enregistreurs et tout autre appareil de
mesure approprié pour assurer une mesure précise, et
sans intrusion dans le circuit, de courants continus,
alternatifs et à forme d'onde complexe.
Toutes deux basées sur une technologie de pointe à
effet de Hail, la PR200 est capable de mesurer, avec
une grande précision, les courants pouvant atteindre
200 A eff dans un domaine de fréquences de DC à
10 kHz, et la PR1001 est capable de mesurer des
courants pouvant atteindre 1000 A CC ou AC crête. Ces
caractéristiques en font des outils puissants pouvant
étre utilisés dans les onduleurs, dans les alimentations
à découpage, dans les contróleurs industriels, dans le
diagnostic automobile et dans toute autre application
nécessitant une mesure de courant isolée.
(Toutes les précisions sont données pour
une température de 23 °C + 1 °C)
Plages de mesure
EE, onore нана, 20 A et 200A DC
et AC eff.
PR1001 ......................... 200 A et 1000 A DC
et AC créte.
Capacité de surcharge................ 1000 %
Précision globale
PR200, Calibre 20 A ...... +1 % de la
lecture + 0,03 A
PR200,Calibre 200 А..... +1 % de la
lecture + 0,3 A
PR1001,Calibre 200A... +1 % dela
lecture + 0,5 A
PR1001,Calibre 1000 A. +1 % de la
lecture + 0,5 A
Résolution
PR200,Calibre 20 A ....... +10 mA
PR200,Calibre 200 A..... + 100 mA
PR1001,Calibre 200 A... + 100 mA
PR1001,Calibre 1000 A. + 100 mA
Variation de даїп......................... +0,1 % de la
lecture par °C
12
Niveau de sortie
PR200,Calibre 20 А....... 10 mV/A
PR200,Calibre 200 A. 1 mV/A
PR1001,Calibre 200 A... 1 mV/A
PR1001,Calibre 1000 A. 1 mV/A
Gamme de fréquences (-1 dB)... DC à 10 kHz
(limitée par
l'échauffement dü
aux Courants de
Foucault pourleg. x
f » 400.000)
Tension d'essai dielectrique....... 3,7 kV eff. à 50 Hz
pendant 1 minute
IEC1010, Cat ill,
300 V, Niveau de
Pollution 2.
2.2 Caractéristiques générales
Temperature de service
fonctionnement. 0°C à +50 °C
Température de stockage,
pile déposée. 22-20 °C à +85 °С
Alimentation... ... Pile alcaline 9 V
PP3, NEDA 1604
ou IEC6F22
Autonomie des piles.................... 50 heures,
typiquement
Impédance de charge
(minimum).
Dimension du conducteur
> 10 КО et < 100 pF
.... Diamètre 19 mm
.. Diamètre 31 mm
PR1001
Ouverture des máchoires
.... 20 mm maxi.
.. 32 mm maxi
Câble de sortie et connecteurs... Longueur 1,5 m
terminé par des
connecteurs de
sécurité de 4 mm
13
