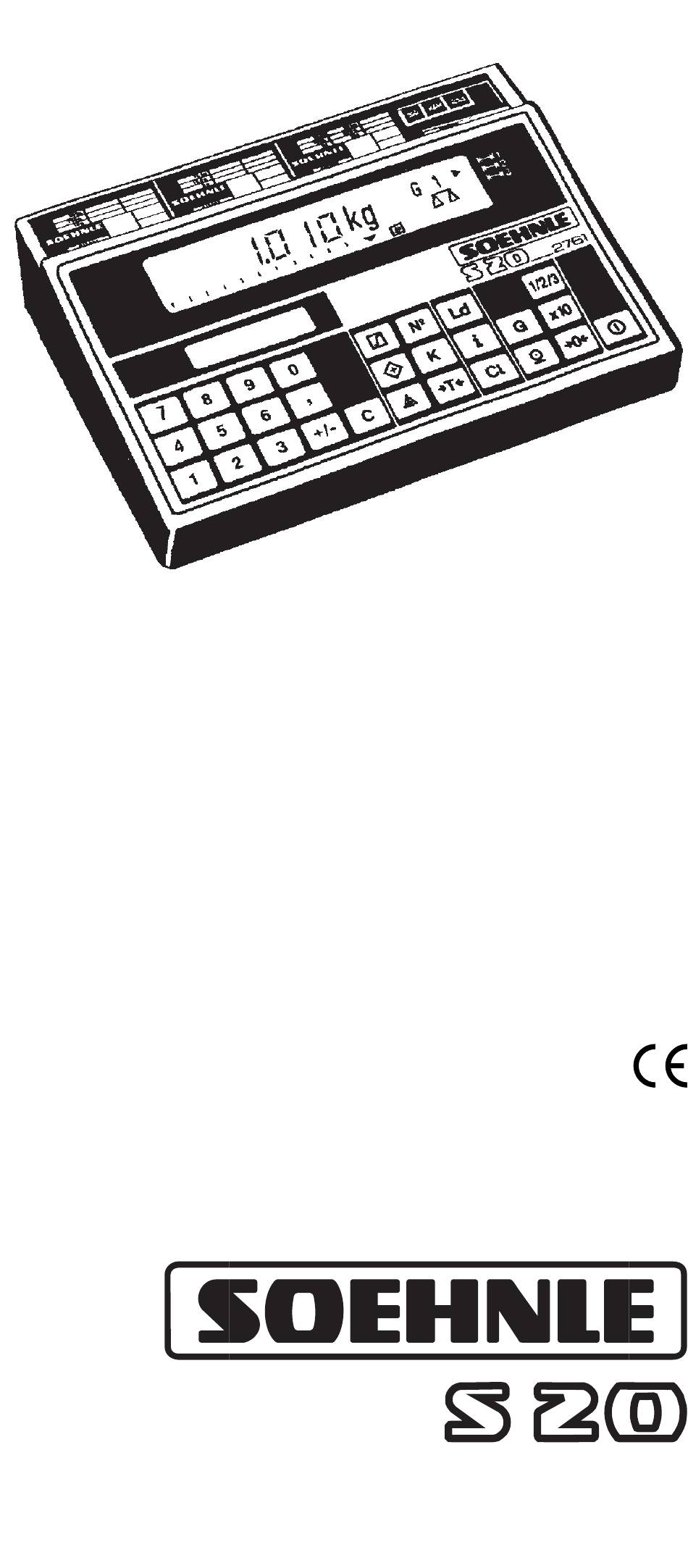

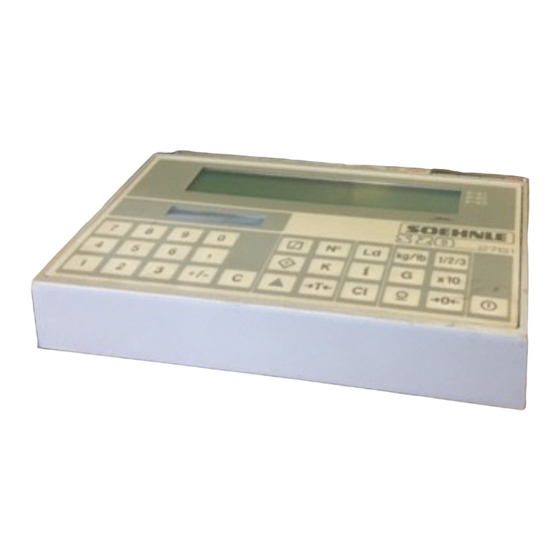

- Seite 1 2761 Inbetriebnahme Bedienungsanleitung 470.620.019 Printed in Germany 2/1998 Technische Änderungen vorbehalten...
- Seite 2 _ Inbetriebnahme Wägeplattform am Einsatzort aufstellen. Mit Hilfe von Libelle und Stellfüßen für waagrechten Stand sorgen. Anzeigegerät aufstellen oder mit beigelegter Halterung an Wand anbringen. Für Netzanschluß sorgen. Waage ist betriebsbereit Reihenfolge der anschließbaren Waagen Sicherungsstempelstelle Seriennummer Wägebereich (Wägebereiche bei Mehrbereichswaagen) Höchstlast des Wägebereichs Mindestlast...
- Seite 3 _ Bedienen Die konsequent logische Bedienungsweise eröffnet Ihnen die universelle Leistungsfähigkeit Ihres Anzeigegerätes. Für viele Funktionen genügt ein Tastendruck _ Speicherfunktionen nutzen Sie mit nur wenigen immer wiederkehrenden Tastenfolgen. Die übersichtliche Tastatur ist in Tastenblöcken geordnet: Zifferntasten Funktionstasten Befehlstasten Steuertasten Ein _ Aus Einschalten (Nur bei unbelasteten Waagen)
- Seite 4 Signaltöne angezeigt. Bitte prüfen Sie die Richtigkeit Ihrer Bedienung _ gegebenen- falls unterbrechen Sie die Befehlskette durch Drücken der ”CI”-Taste. Das S20 - Auswertegerät verfügt über umfangreiche Speichermöglichkeiten: 10 Taraspeicher 3 Organisationsdaten-Speicher je 3 Schaltpunkte oder Sollwertspeicher im Wäge- und Zählmodus.
- Seite 5 _ Anzeigensymbole in Hauptanzeige Nullmeldung Stillstandsanzeige Aktiver Bereich bei Mehrbereichswaagen Belastungsanzeige Leermeldung Schaltpunkte aktiviert Bruttowägung Nettowägung Tara-Anzeige Bei Akku-Betrieb (Zubehör): Ladezustand Zustand beim Schalten und Kontrollieren Summenspeicher Aktive Waage Komponentenverwiegung aktiv. Beispiele für Nebenanzeige Wir empfehlen eine Referenzgewicht-Optimierung innerhalb dieses Bereichs (Stillstand abwarten). Bruttogewicht Tara Referenzgewicht...
-
Seite 6: Wiegen Mit Tara
_ Wiegen mit Tara Bei unbekanntem Taragewicht Leeren Behälter tarieren. Waage ist bereit zum Nettowiegen. Nach Entlasten der Waage gegebenenfalls Tara löschen Bei bekanntem Taragewicht Vollen Behälter auf die Waage stellen. Tarawert mit 10er- Tastatur in kg eingeben. Mit der Funktionstaste ”T” bestätigen. Es erscheint das Nettogewicht. -
Seite 7: Gewichte Summieren
_ Gewichte summieren Im Wiegemodus ist für jede angeschlossene Waage ein Summenspeicher verfügbar. Gegebenenfalls Behälter tarieren. Wiegegut auflegen Gewichtswert in Summenspeicher übernehmen. Wiegegut abnehmen. Gegebenenfalls Tara löschen. Gegebenenfalls neu tarieren. Nächstes Wiegegut auflegen. Gewichtswert in Summenspeicher übernehmen, usw. Über die 10er Tastatur ist Eingabe von Werten - auch mit Minusvorzeichen - möglich. - Seite 8 _ Entnahme-Wiegen _ *siehe auch K-Verwiegung Vollen Behälter auf Waage stellen. Bei bekanntem Tara gegebenenfalls den Wert von Hand eingeben und tarieren. Wenn die Ermittlung des Restgewichts wichtig ist: Gewichtswert in Summenspeicher übernehmen. Funktionstaste ”T” drücken. In der Nebenanzeige erscheint das Gesamtgewicht als Tarawert.
-
Seite 9: Kommissionieren Und Komponenten Verwiegen
_ Kommissionieren und Komponenten verwiegen Kommissionieren nur im Wiegemodus und auf einer Waage. Gegebenenfalls Behälter tarieren. Wiegegut auflegen. Gewichtswert in Kommissionsspeicher übernehmen. K-Flag wird gesetzt. Nächstes Wiegegut auflegen. Gewichtswert in Kommissionsspeicher übernehmen, usw. Über die 10er-Tastatur ist die Eingabe von Werten - auch mit Minuszeichen - möglich. -
Seite 10: Schalten Und Kontrollieren Im Wägemodus
_ Schalten und Kontrollieren im Wägemodus Schaltpunkte (Sollwerte) können im Wägemodus und im Stückzahlbetrieb gesetzt werden. Für jede angeschlossene Waage stehen 3 Sollwertspeicher zur Verfügung. Die Eingabe muß additiv sein, d.h. daß dem zweiten Sollwert der Wert des ersten hinzuzurechnen ist. Sollwerte wirken auf das Nettogewicht. Die wirksamen Sollwerte entsprechen dem eingestellten Modus. -
Seite 11: Schalten Und Kontrollieren Im Stückzahlmodus
_ Schalten und Kontrollieren im Stückzahlmodus Speicher laden Stückzahl für Schaltpunkt - mit 10er- Tastatur- eingeben. Drücken Sie die Befehlstaste ”Ld” Dann die Nummer des Speichers. Bestätigen Sie durch Drücken der Funktionstaste. In gleicher Weise werden Speicher 2 und 3 eingegeben und angezeigt. - Seite 12 _ Zählen Waage in Zählmodus schalten. Referenzgewicht ermitteln Gegebenenfalls leeren Behälter tarieren. Die von der Waage angeforderte Stückzahl auflegen oder gewünschte Referenzstückzahl über 10er- Tastatur eingeben, mit Taste übernehmen, ein- gegebene Stückzahl auflegen und Funktionstaste ”Zählen” drücken. Das durchschnittliche Gewicht eines Teils wird errechnet.
-
Seite 13: Stückzahlen Summieren
_ Stückzahlen summieren Im Zählmodus ist für alle Waagen ein gemeinsamer Summerspeicher verfügbar. Stückzahl ermitteln In Summenspeicher übernehmen. (in der Nebenanzeige) Wiegegut abnehmen Gegebenenfalls Tara löschen. Gegebenenfalls neue Tara ermitteln. Nächste Stückzahl auflegen. In Summenspeicher übernehmen usw. Mit 10er- Tastatur ist Handeingabe von bekannten Stückzahlen möglich. -
Seite 14: Stückzahl-Entnahme
_ Stückzahl-Entnahme Stückzahl und Teilegewicht unbekannt Stückzahl (ohne Tara) ermitteln. Zur Ermittlung der Restmenge: Stückzahl in Summenspeicher übernehmen. Mit Funktionstaste ”T” Anzeige auf Null stellen. Entnahmen werden mit negativem Vorzeichen angezeigt. Zur Ermittlung der Restmenge Funktionstaste ”+” betätigen. Nach weiteren Entnahmen mit Taste ”T” wieder auf Null stellen, usw. - Seite 15 _ Drucken Diese Zusatz-Bedienungsanleitung gilt für das Anzeigegerät 2761, an welches ein Drucker angeschlossen oder eine Verbindung zur EDV hergestellt wird. Tastenfunktion Einzelabdruck Abdruck _ addierend in den Summenspeicher Summenabdruck mit Speicherlöschung Abdruck _ addierend in den Kommissionsspeicher Summenabdruck mit Speicherlöschung Eingabe von Organisationsdaten Jedem Speicher der 3 Orgadatenspeicher kann eine 40-stellige Nummer zugeordnet...
- Seite 16 Parameter zur Drucker- und Schnittstellen-Konfiguration sind in einem internen Speicher permanent abgelegt. Zugang zur Benutzer-Modifizierung erhalten Sie über die Tastatur und die LCD-Anzeige. Aktivieren der Benutzermodifizierung Bei eingeschalteter Waage Taste ”i” und gleichzeitig ”Ein-Aus” drücken. Funktionen bei Benutzermodifizierung Kalibrierschritt-Auswahl, vorwärts takten Kalibrierschritt-Auswahl, rückwärts takten Weitertakten der Dekade innerhalb eines Programmierschritts, von rechts nach links...
- Seite 17 _ Druckbild-Definition/Datenübertragung Nach Anwahl der druckauslösenden Taste (CAL-Schritt 19 ... 24) wird der erste programmierte Datenblock angezeigt (4-stellige Codezahl). Das Weitertakten der Dekaden von rechts nach links erfolgt wie in der Benutzermodifizierung mit der ”-0-” - Taste. Ändern mit der 10er- Tastatur. Übernahme des angezeigten Wertes mit der ”K”- Taste.
-
Seite 18: Störungen, Ursachen Und Beseitigung
_ Störungen Ursachen und Beseitigung Anzeige Beseitigung Ein Signalton bestätigt die Ausführung verschiedener Funktionen. Fehlerbedienungen und Fehlermeldungen werden durch 5 aufeinanderfolgende Signaltöne angezeigt. Bitte prüfen Sie die Richtigkeit Ihrer Bedienung _ gegebenenfalls unterbrechen Sie die Befehlskette durch Drücken der ”CI”-Taste. Beim Einschalten setzt die Die Plattform entlasten. -
Seite 19: Produktunterstützung
• Signalausgang der Sollwerte über offenen Kollektor 100 mA, 50 V zum Anschluß an eine Steuerung. _ Produktunterstützung Wenn Sie Fragen zu Ihrer Soehnle-Wägeanlage haben, sehen Sie bitte zuerst in der Dokumentation zu diesem Produkt nach. Wenn weiterhin Fragen offen sind, sprechen Sie mit dem Soehnle- Service-Partner vor Ort oder direkt mit dem Hersteller.
