12 | Vor der Montage
5.2 Anordnung der Kollektoren
Detaillierte Informationen zur Planung der Anlagenhydraulik und der
Bauteile der Planungsunterlage Solartechnik entnehmen.
Zulässige Anordnung und Ausrichtung
▶ Verlegung des Kollektorfühlerkabels so planen, dass der Kollektorfüh-
ler in dem Kollektor mit dem angeschlossenen Vorlauf [3] montiert
werden kann.
1
1

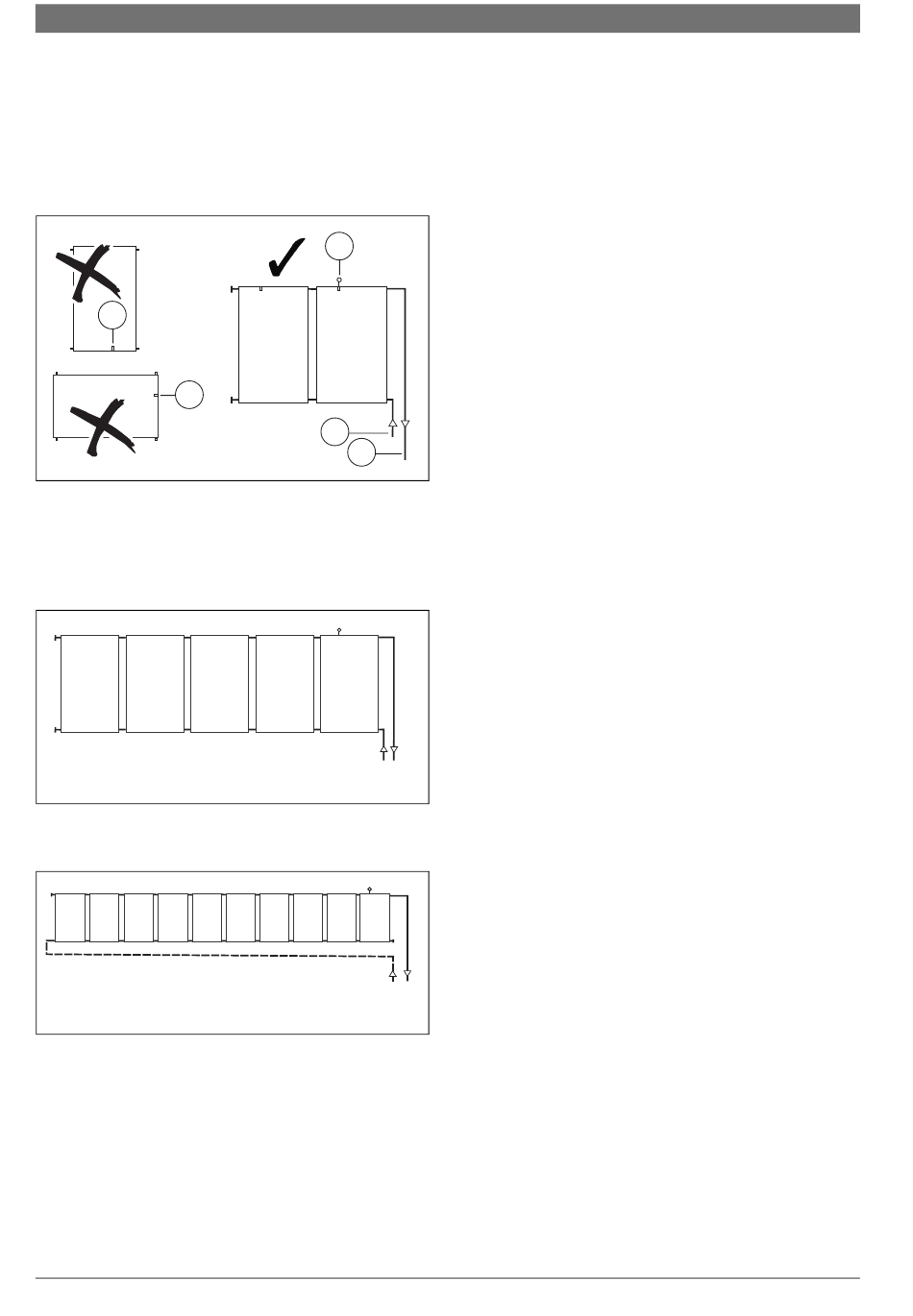

Bild 15 Kollektoranordnung
[1] Kollektorfühler in Tauchhülse: immer oben am Kollektor mit dem
angeschlossenen Vorlauf
[2] Rücklauf (vom Speicher)
[3] Vorlauf (zum Speicher)
▶ 1 Reihe, gleichseitiger Anschluss: maximal 5 Kollektoren einplanen.
Bild 16 Gleichseitiger Anschluss rechts oder links (1 Reihe)
▶ 1 Reihe, wechselseitiger Anschluss: maximal 10 Kollektoren einpla-
nen.
Bild 17 Wechselseitiger Anschluss (1 Reihe)
6 720 811 381 (2019/04)
1
2
3
6720803995.12-1.ST
6720803995.15-1.ST 6720803995.15-1.ST
6720803995.13-1.ST 6720803995.13-1.ST
5.3 Blitzschutz
▶ Nach den regionalen Vorschriften erkundigen, ob eine Blitzschutzan-
lage erforderlich ist.
Häufig wird der Blitzschutz z. B. für Gebäude gefordert, die eine Höhe
von 20 m übersteigen.
▶ Installation eines Blitzschutzes von einem Elektro-Fachhandwerker
ausführen lassen.
▶ Wenn eine Blitzschutzeinrichtung vorhanden ist, die Einbindung der
Solaranlage an diese Einrichtung prüfen.
5.4 Benötigte Werkzeuge und Zubehöre
• Schlüssel SW8 (für Abdeckleiste)
• Akku-Schrauber
• Hammer
• Anschlagwinkel
• Torx-Bits TX25 (und Verlängerung)
• Dreipunktsauger
• Schlüssel SW27 und 30 (für Anschluss der Rohrleitung)
• Winkeltrennschleifer (zur Anpassung der Dachziegel)
• Wasserwaage
• Maurerschnur
• Material zur Rohrdämmung
