Gehrungsschnitt bei falschen Gehrungen (A-C)

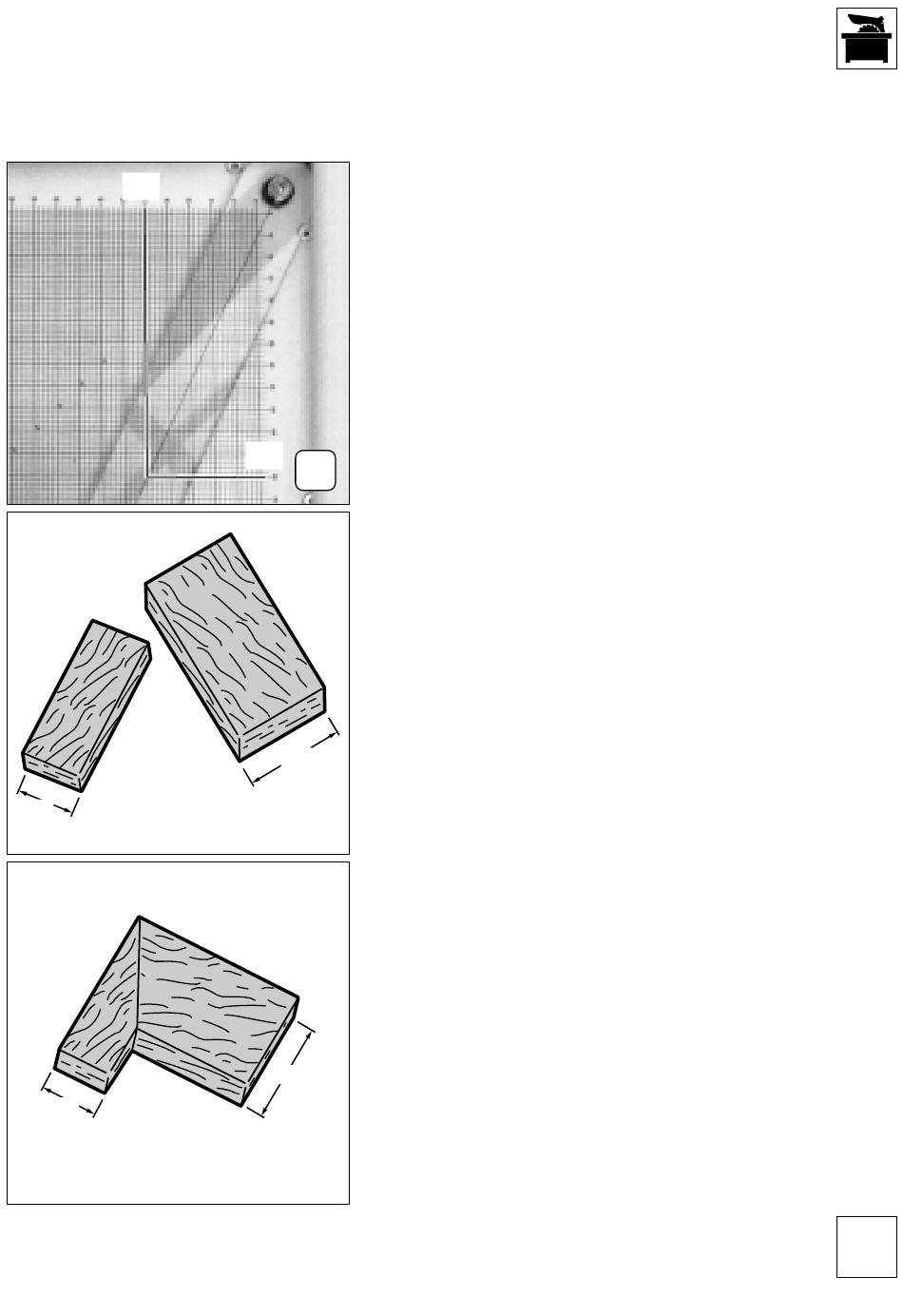

Der Doppelgehrungsanschlag zeichnet sich dadurch aus, daß bei allen falschen Gehrungen (beispielswei-
se bei Schräg- und Stichbogenfenstern, Wintergärten, bei Rahmen mit unterschiedlichen
Rahmenbreiten usw.) keine Winkelberechnung erforderlich ist, und daß mit einer Einstellung beide
Winkel eingestellt sind.
Beispiel: Rahmen mit unterschiedlichen Rahmenbreiten, erste Breite 30 mm, zweite Rahmenbreite 65 mm.
30
30
30
A: Flügelschraube lösen und Doppelgehrungsanschlag
65
A
65
65
D
drehen, bis sich auf der Skalierung die beiden
Rahmenbreiten (30 mm und 65 mm) mit der roten
Linie auf dem Lineal
kreuzen. Flügelschraube festziehen
?
7
