Doppelgehrungsanschlag auf Befestigungsplatte legen und befestigen (analog Montage
Befestigungsplatte).
Verschieben des Doppelgehrungsanschlags nach Lösen der Flügelschrauben.
Der Quertisch mit Abstützung sollte bei Arbeiten mit dem Doppelgehrungsanschlag
als zusätzliche Stütze grundsätzlich montiert sein.
Grundeinstellung des Doppelgehrungsanschlags (A-F)
Bei der Erstmontage, aber auch vor präzisen Arbeiten, ist es erforderlich, daß die Winkeleinstellung
überprüft wird.

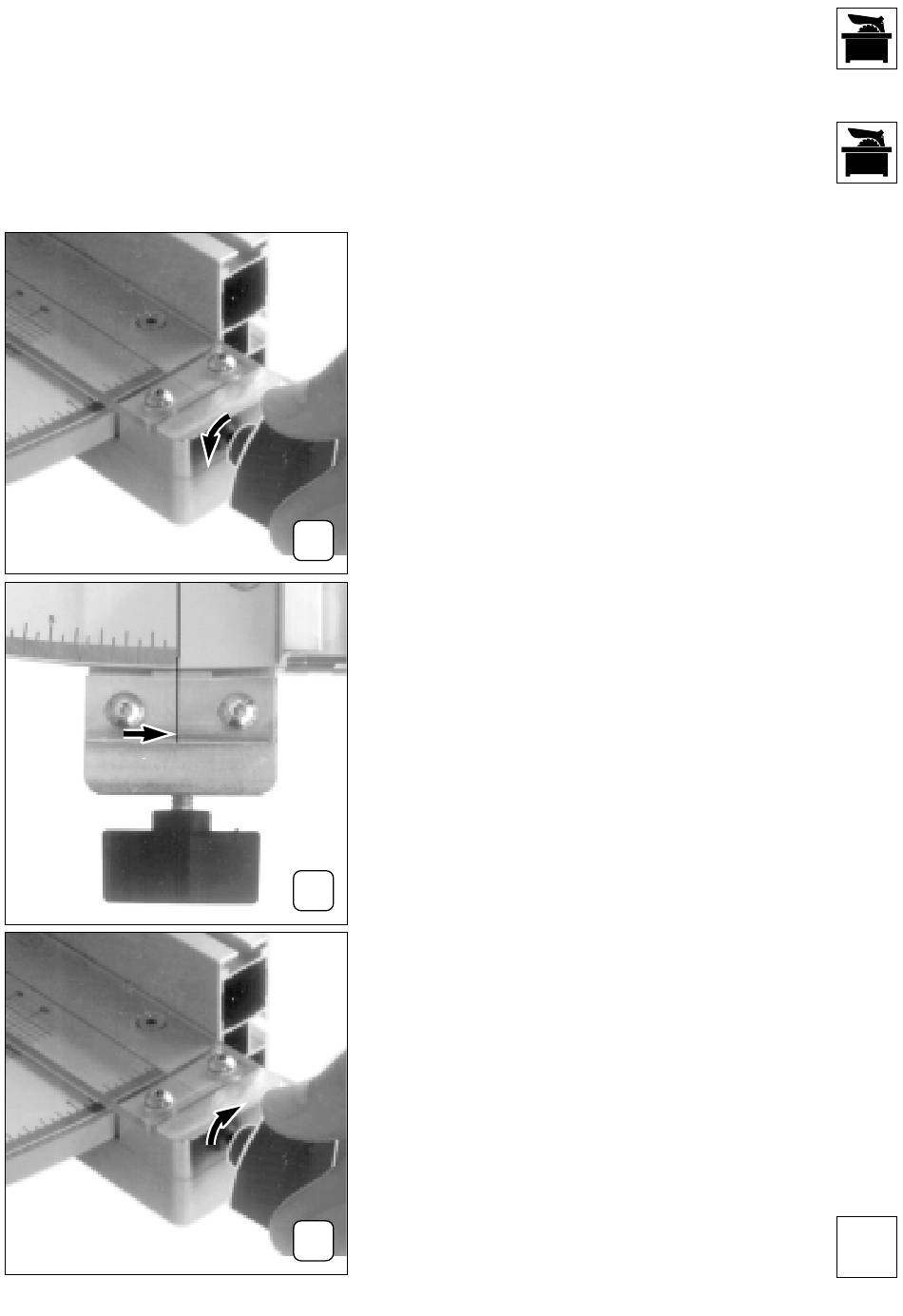

A: Flügelschraube lösen und
B: Anschlag bis zum Nullpunkt der Skala schwenken
C: Flügelschraube festziehen
A
B
C
?
?
5
