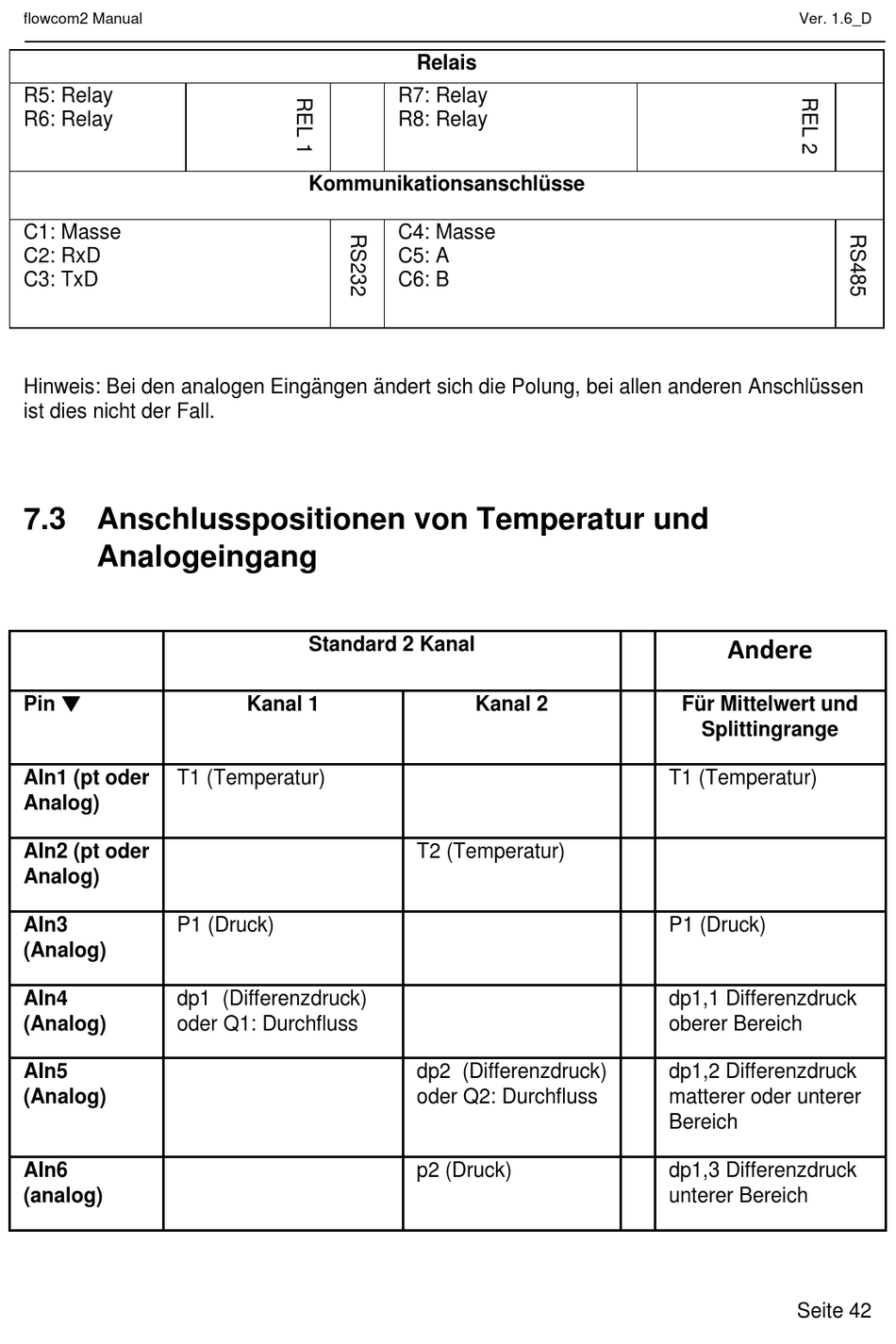

flowcom2 Manual
R5: Relay
R6: Relay
C1: Masse
C2: RxD
C3: TxD
Hinweis: Bei den analogen Eingängen ändert sich die Polung, bei allen anderen Anschlüssen
ist dies nicht der Fall.
7.3 Anschlusspositionen von Temperatur und
Analogeingang
Pin 
AIn1 (pt oder
T1 (Temperatur)
Analog)
AIn2 (pt oder
Analog)
AIn3
P1 (Druck)
(Analog)
AIn4
dp1 (Differenzdruck)
(Analog)
oder Q1: Durchfluss
AIn5
(Analog)
AIn6
(analog)
R7: Relay
R8: Relay
Kommunikationsanschlüsse
C4: Masse
C5: A
C6: B
Standard 2 Kanal
Kanal 1
Relais
Kanal 2
T2 (Temperatur)
dp2 (Differenzdruck)
oder Q2: Durchfluss
p2 (Druck)
Ver. 1.6_D
Andere
Für Mittelwert und
Splittingrange
T1 (Temperatur)
P1 (Druck)
dp1,1 Differenzdruck
oberer Bereich
dp1,2 Differenzdruck
matterer oder unterer
Bereich
dp1,3 Differenzdruck
unterer Bereich
Seite 42
