Gira System 3000 Bedienungsanleitung Seite 4

System 3000
Treppenlichtautomat, Impulseinsatz
VORSICHT!
Überspannung bei Anschluss an zwei Außenleiter.
Zerstörung des REG-Automaten.
Nur einphasig anschließen.
Nicht mehrere REG-Automaten nebeneinander betreiben.
Wärmequellen, z. B. REG Dimmer, in unmittelbarer Nähe des REG-Automaten vermeiden.
Für eine ausreichende Wärmeabfuhr sorgen.
Am Steuereingang A1 des REG-Automaten darf die Strombelastung in Summe 40 mA
nicht überschreiten. Um die Strombelastung zu ermitteln, die Stromaufnahme aller ange-
schlossenen Impulseinsätze und Beleuchtungselemente der Taster addieren.
Werden nur Impulseinsätzen verwendet, können maximal 14 Impulseinsätze angeschlossen
werden.
Beispiel mit Impulseinsätzen und Tastern: 6 x Impulseinsatz: 6 x 2,8 mA = 16,8 mA Verfügbarer
Strom für Beleuchtungselemente: 40 mA - 16,8 mA = 23,2 mA Anzahl Beleuchtungselemente
bei 0,9 mA pro Element: 23,2 mA / 0,9 mA = 25,7 Damit können 25 beleuchtete Taster ange-
schlossen werden. Die Anzahl unbeleuchteter Taster ist nicht begrenzt.
￭ Klemmbare Leiterquerschnitte REG-Automat (Bild 4) und Impulseinsatz (Bild 5) beachten.
￭ REG-Automat (4) auf Hutschiene montieren.
￭ REG-Automat (4), Impulseinsatz (5) und Taster (6) nach Anschlussplan (Bild 2) oder (Bild
3) anschließen.
￭ Impulseinsatz oder Taster in eine Gerätedose montieren, Anschlussklemmen des Impul-
seinsatzes müssen unten liegen.
￭ Abdeckrahmen und Aufsatz montieren.
￭ Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
￭ Nachlaufzeit und Betriebsart am REG-Automat einstellen, siehe Bedienung.
￭ Helligkeitsschwelle und Empfindlichkeit am Bewegungsmelder-Aufsatz einstellen, siehe
Anleitung des entsprechenden Aufsatzes.
In Kombination mit einem Impulseinsatz können am Bewegungsmelder nicht alle Funktio-
nen genutzt werden.
82599512

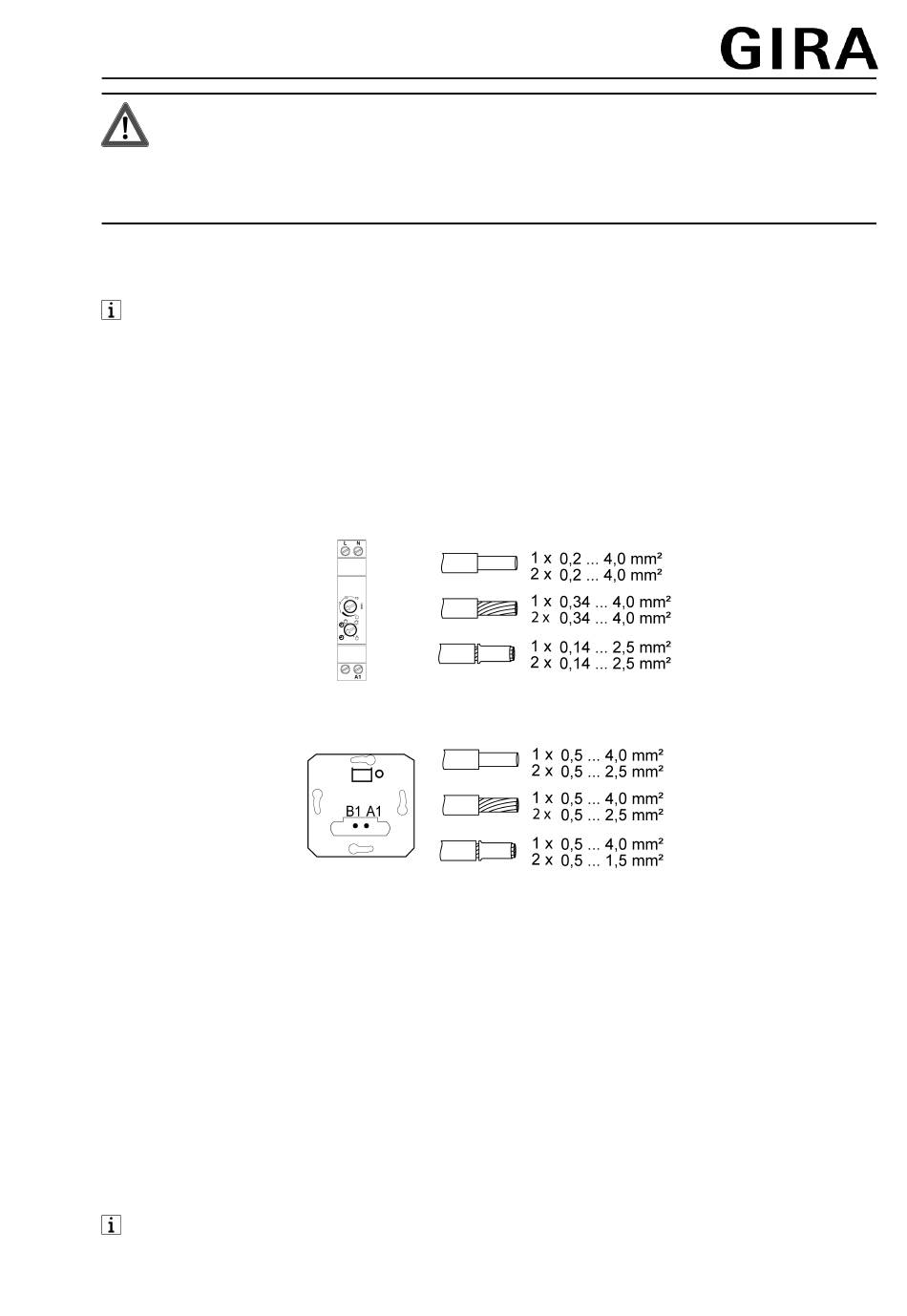

Bild 4: Klemmbarer Leiterquerschnitt REG-Automat
Bild 5: Klemmbarer Leiterquerschnitt Impulseinsatz
02.04.2019
4 / 6
