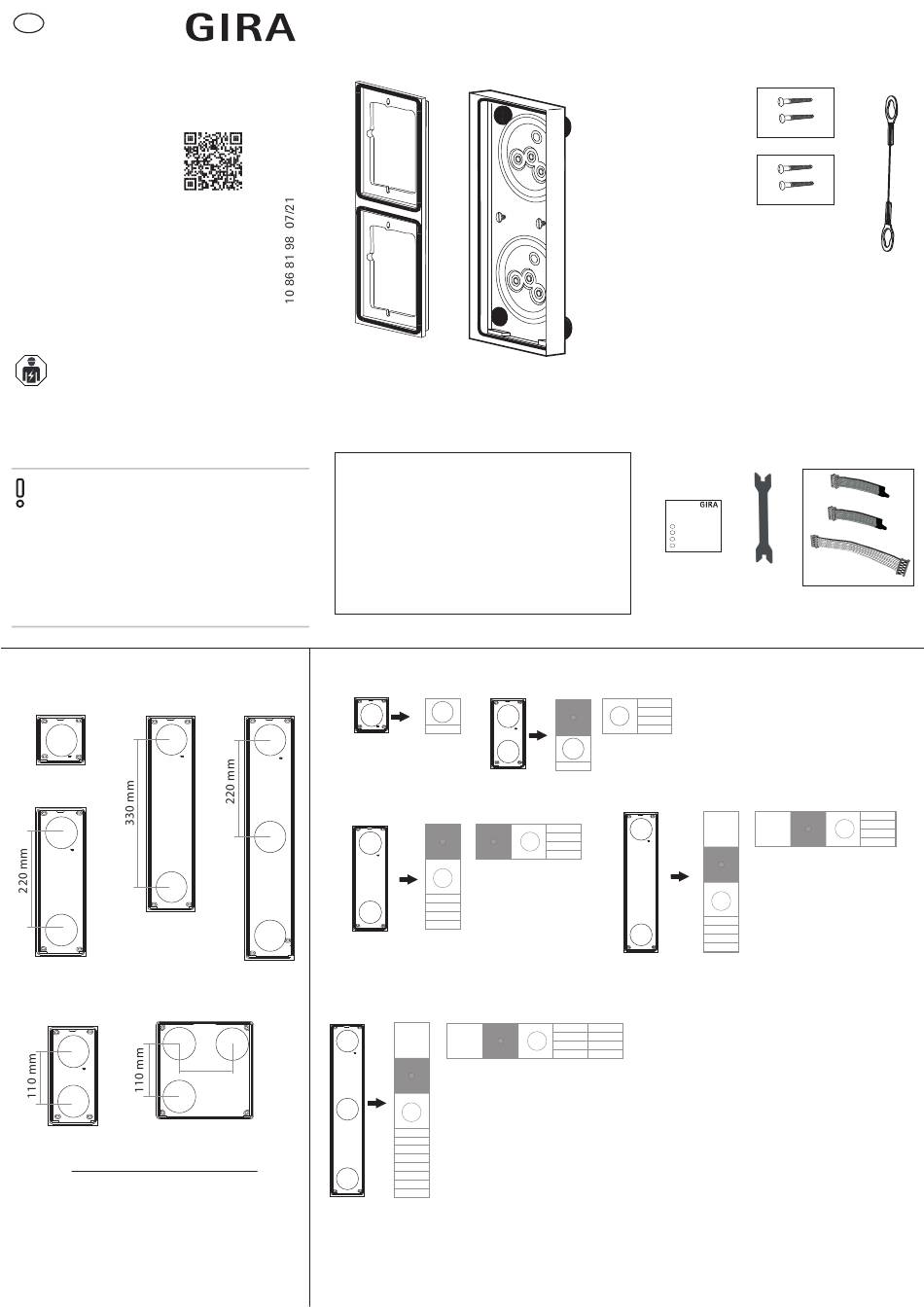

Montageanleitung
de
System 106 Flächenbündig

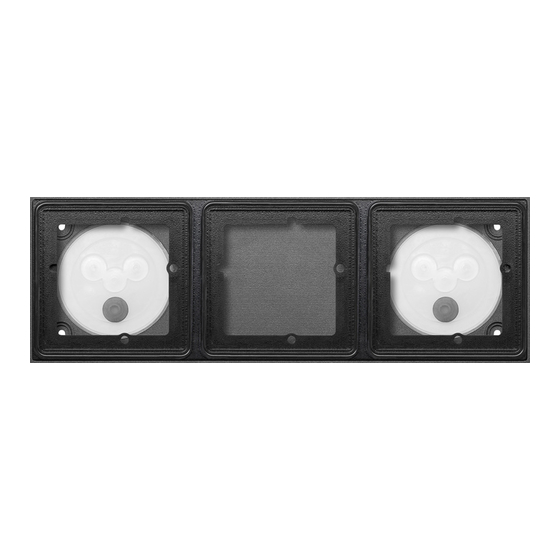

Gehäuse 1- bis 5-fach
5511 00
5512 00
5513 00
5514 00
5515 00
5518 00
Zu Ihrer Sicherheit
Anschluss und Montage elektrischer
Geräte dürfen nur durch
Elektrofachkräfte erfolgen!
Diese Anleitung ist Bestandteil des Produkts
und muss beim Endkunden verbleiben.
Anleitung vor Gebrauch lesen und beachten.
Montagebeispiel: Gehäuse-Flächenbündig, 2fach.
Flächenbündige Montage in ein
Fassadenmodul
Die Anleitung beschreibt ausschließlich die flächen-
bündige Montage des Gehäuses in ein Fassaden-
modul. Das Fassadenmodul muss vor der Montage
des Gehäuses bauseits in Waage montiert sein.
Ein späteres Ausrichten ist nicht möglich. Für die
Montage in eine Metallfront, beachten Sie die Anlei-
tung, die der Einbaudose für die Metallfront beiliegt.
Abmessungen
1 x 1
1 x 4
b
a
1 x 3
1 x 2
110 mm
a
1 x 1 = 106,5 x 106,5 mm
1 x 2 = 106,5 x 213,0 mm
2 x 2 = 213,0 x 213,0 mm
1 x 3 = 106,5 x 319,5 mm
1 x 4 = 106,5 x 426,0 mm
1 x 5 = 106,5 x 532,5 mm
Lieferumfang
01
02
03
04
05
06
07
Montagebeispiele
1 x 5
2 x 2
b
01
0
2
1 x
Funktionsträger
1 x
Gehäuse
2 x
Schrauben (ø 6 mm)
1 x
Sicherungsseil
1 x
Systemkabel und
Abschlusswiderstände
(ab Gehäuse 2fach)
1 x
Verriegelungsschlüssel
1 x
Montageanleitung
22
22
0
3
07
06
05
de
