GIRA Nebenstellen-Einsatz/Aufsatz
Info
Gebrauchsanweisung
System 2000
Nebenstellen-Einsatz
A
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
ausgeführt werden.
Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
Installationshinweise

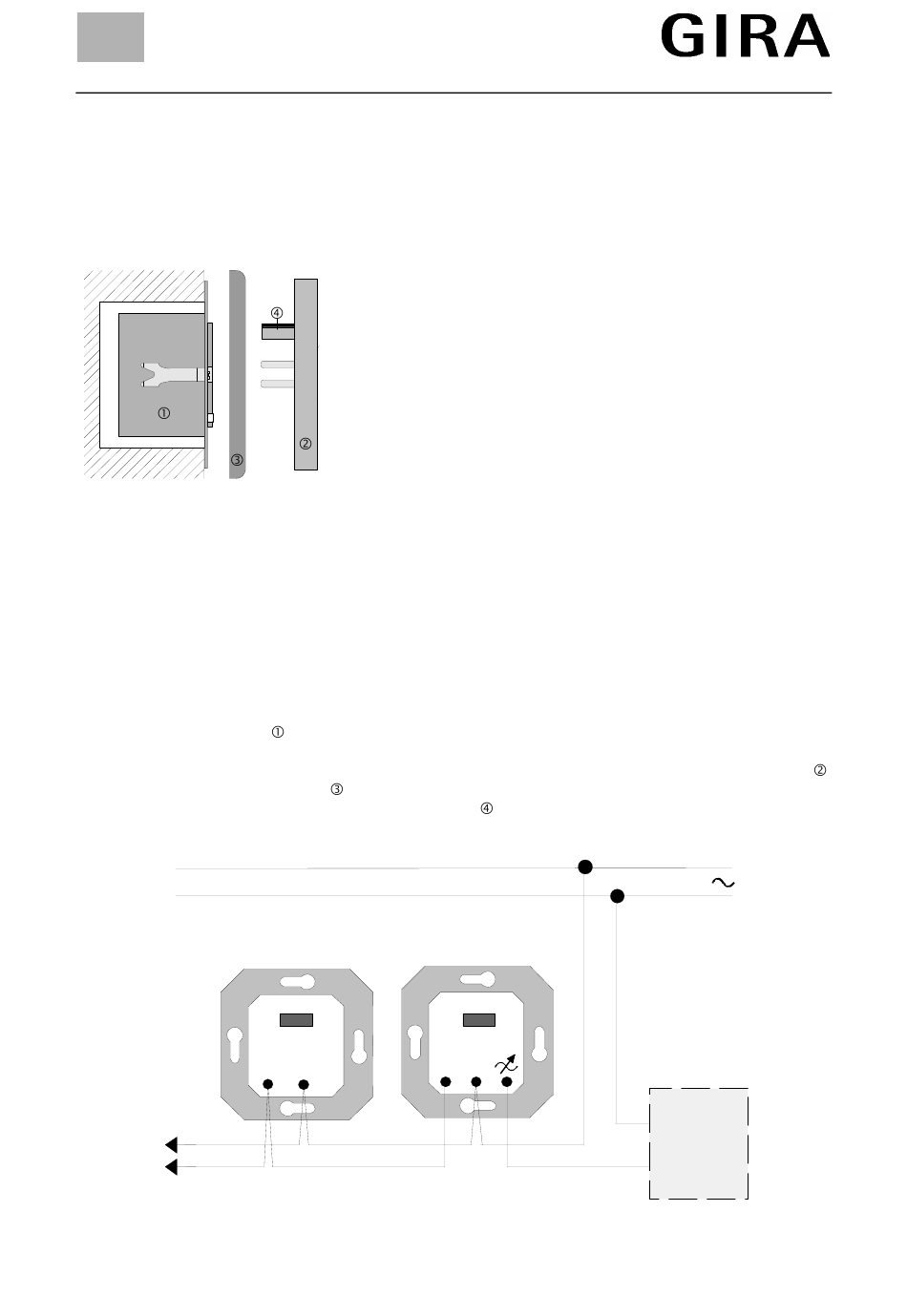

Der Nebenstellen-Einsatz
Die Anschlußklemmen des Einsatzes müssen dabei unten liegen.
Der Nebenstellen-Einsatz kann nur in Kombination mit dem Aufsatz verwendet werden. Der Aufsatz
wird zusammen mit dem Rahmen
Die elektrische Kontaktierung erfolgt über den Stecker
L
N
weitere Nebenstellen
Anschluß siehe Bild B.
Nebenstellen-Einsatz/Aufsatz
Funktion
Nebenstellen-Einsatz zur Nebenstellenbedienung von
Dimmer (Universal-Dimmer) oder Schalter.
Der Nebenstellen-Einsatz erlaubt die Ausführung von
Installationen mit der Funktion von Wechsel- und
Kreuzschaltung mit minimalem Installationsaufwand.
Die Funktionalität des Nebenstellen-Einsatzes ist abhängig
von der verwendeten Hauptstelle (Dimmer, Schalter) und in
der Bedienungsanleitung zur Hauptstelle beschrieben.
wird in einer Gerätedose nach DIN 49073 montiert (Bild A).
auf den Einsatz aufgesteckt.
Nebenstelle
1 L
.
Hauptstelle
1 L
05/05
Bestell-Nr.: 0333 00
AC 230 V
Last
N
Load
Last
L
F
