Aufbau- und Funktionsbeschreibung

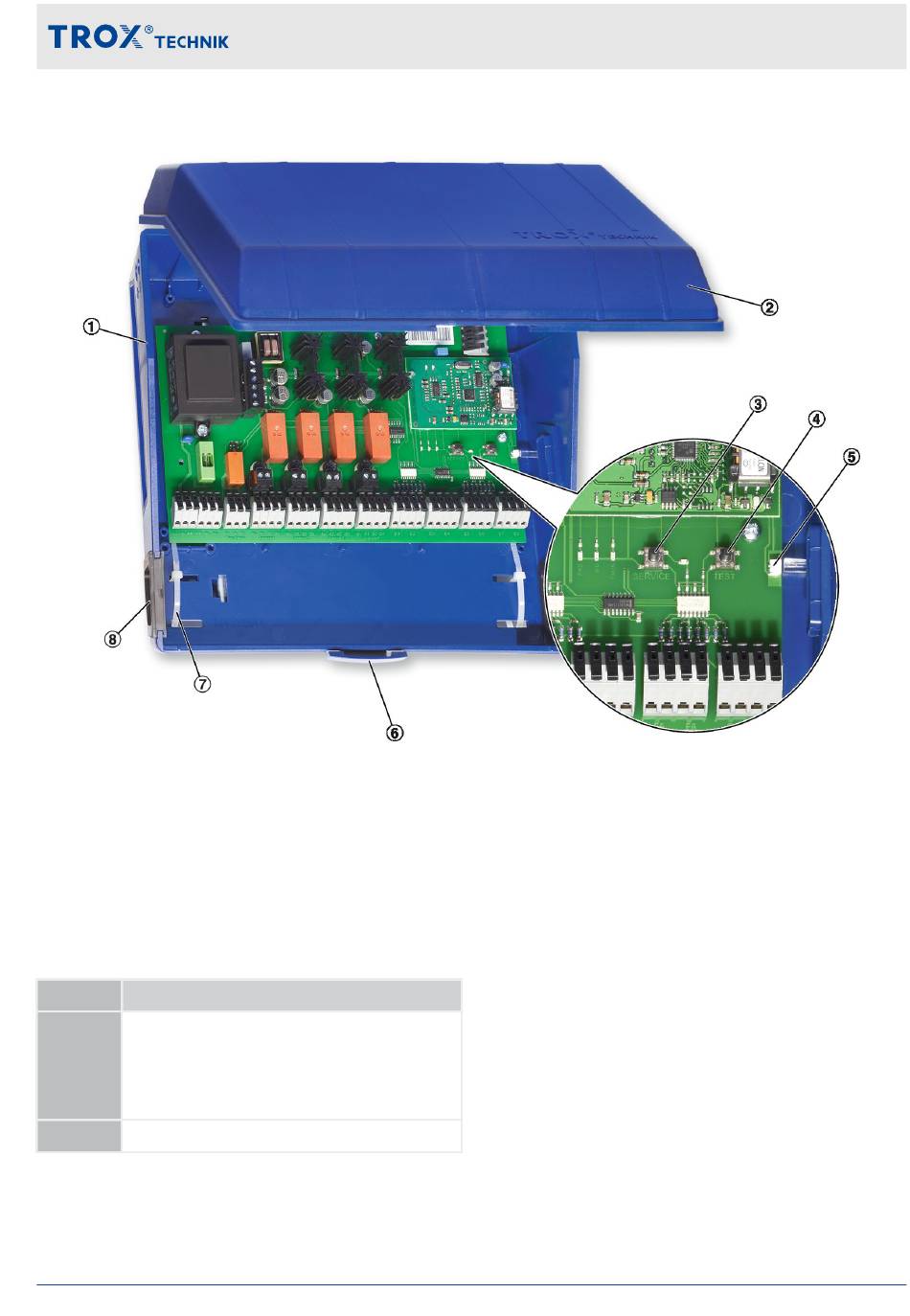

Abb. 1: Funktionsmodul MB-BAC-WA1/4
1
Gehäuse
2
Deckel
3
Service-Taster
4
Test-Taster
5
LED-Anzeige für Hartbeat (wird an der Gehäu-
seaußenseite angezeigt)
Taster auf der Grundplatine
Taster
Funktion
Test
Klappenfunktionstest wird ausgeführt: Klappe
fährt von der Normal-Position in die Fire-Posi-
tion und danach wieder in die Normal-Posi-
tion.
Service
Senden der Neuron-ID zur Systemintegration
TROXNETCOM Funktionsmodul MB-BAC-WA1/4
Aufbau- und Funktionsbeschreibung
6
Deckelverriegelung
7
Zugentlastung (Kabelbinder, beid-
seitig)
8
Leitungseinführung (beidseitig)
ohne Abb.
Typenschild
