Funktionsmodul montieren
Max. Schaltleistung Relais Damper 3 (24 V AC)
Max. Schaltleistung Relais Damper 4 (24 V AC)
Max. Schaltleistung Relais Fire Chain
EIA-485-Schnittstelle
Betriebstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit (nicht kondensierend)
Schutzklasse 230 V
Schutzklasse 24 V (Kleinspannung)
Schutzgrad
Material
Software Applikation
Anschlussklemmen
Versorgungsspannung
Steuerung Stellantriebe
Endlagen Stellantriebe
EIA-485-Netzwerk
FireChain Signal
6
Funktionsmodul montieren
Nachrüstung an Brandschutzklappe
Bei Nachrüstung eines Funktionsmoduls an einer
Brandschutzklappe kann der Montageort frei
gewählt werden, da im Brandfall das Zufahren der
Brandschutzklappe in die Sicherheitsstellung auch
bei Ausfall des Moduls gewährleistet ist. Zur einfa-
cheren Befestigung des Moduls wird die TROX-Uni-
versalkonsole empfohlen.
12
TROXNETCOM Funktionsmodul MB-BAC-WA1/4
Max. Schaltleistung 5A bei 24 V AC/DC
Max. Schaltleistung 5A bei 24 V AC/DC
Max. Schaltleistung 5A bei 24 V AC/DC
4 Anschlussklemmen, FTT free topology
+10 bis +60 °C
-10 bis +70 °C
20 bis 95%, nicht kondensierend
II
III
IP20
Kunststoff ABS, blau (RAL 5002)
xif/apb-files unter www.trox.de
2 × 3-polig für 0,08 – 2,5 mm²
Doppelklemmen zum Durchschleifen
4 × 4-polige Federkraftklemmen für 0,08 – 2,5 mm²
4 × 4-polige Federkraftklemmen für 0,08 – 2,5 mm²
4-polige Federkraftklemmen für 0,08 – 2,5 mm²; FT5000
free topolgy
Doppelklemmen zum Durchschleifen
3-polig für 0,08 – 2,5 mm²

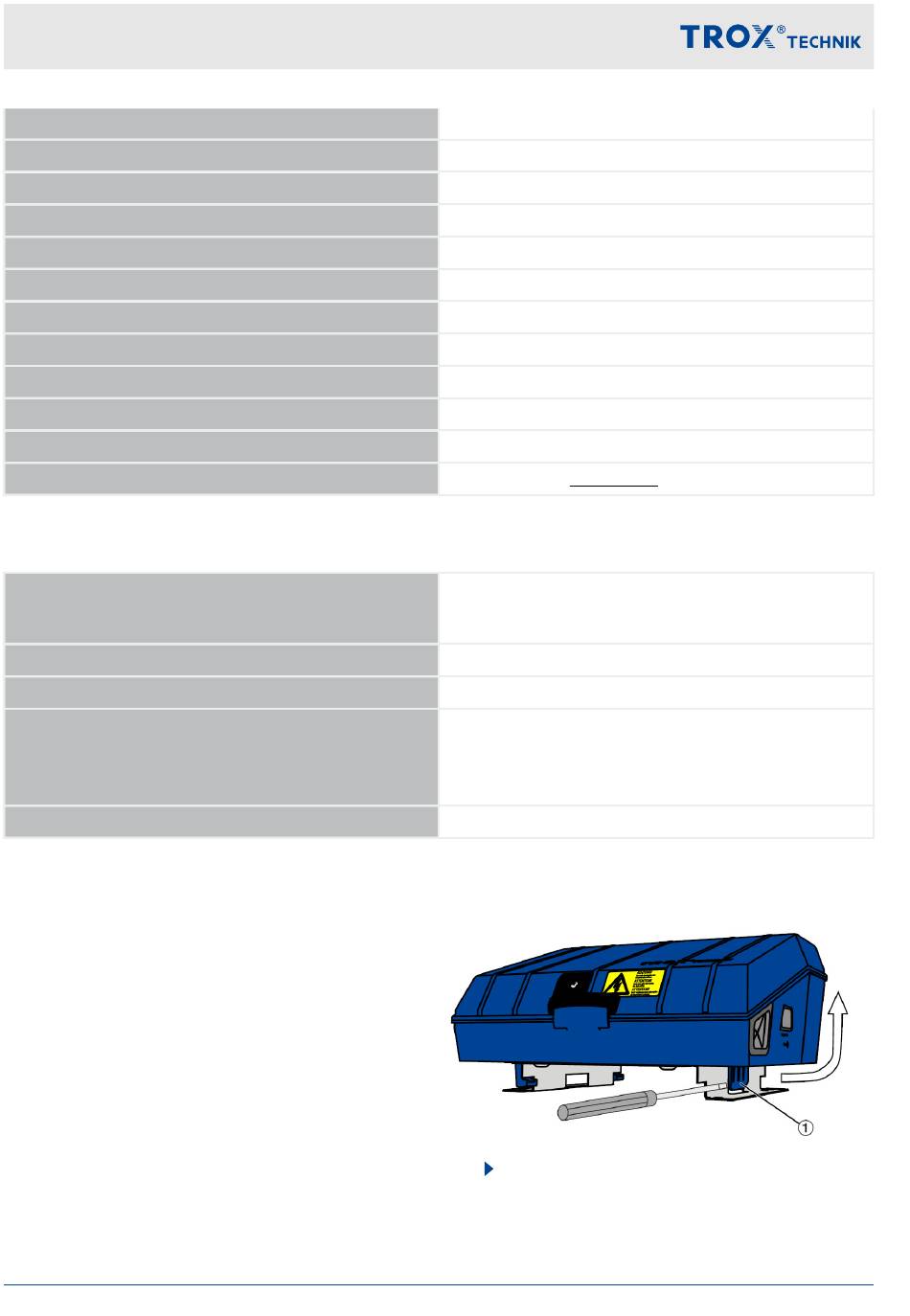

Montage
1.
MB-BAC-WA1/4 von der Konsole demon-
tieren, dazu mit einem Schraubendreher die
Lasche (1) aus der Konsole raushebeln und
das Modul nach oben abnehmen.
