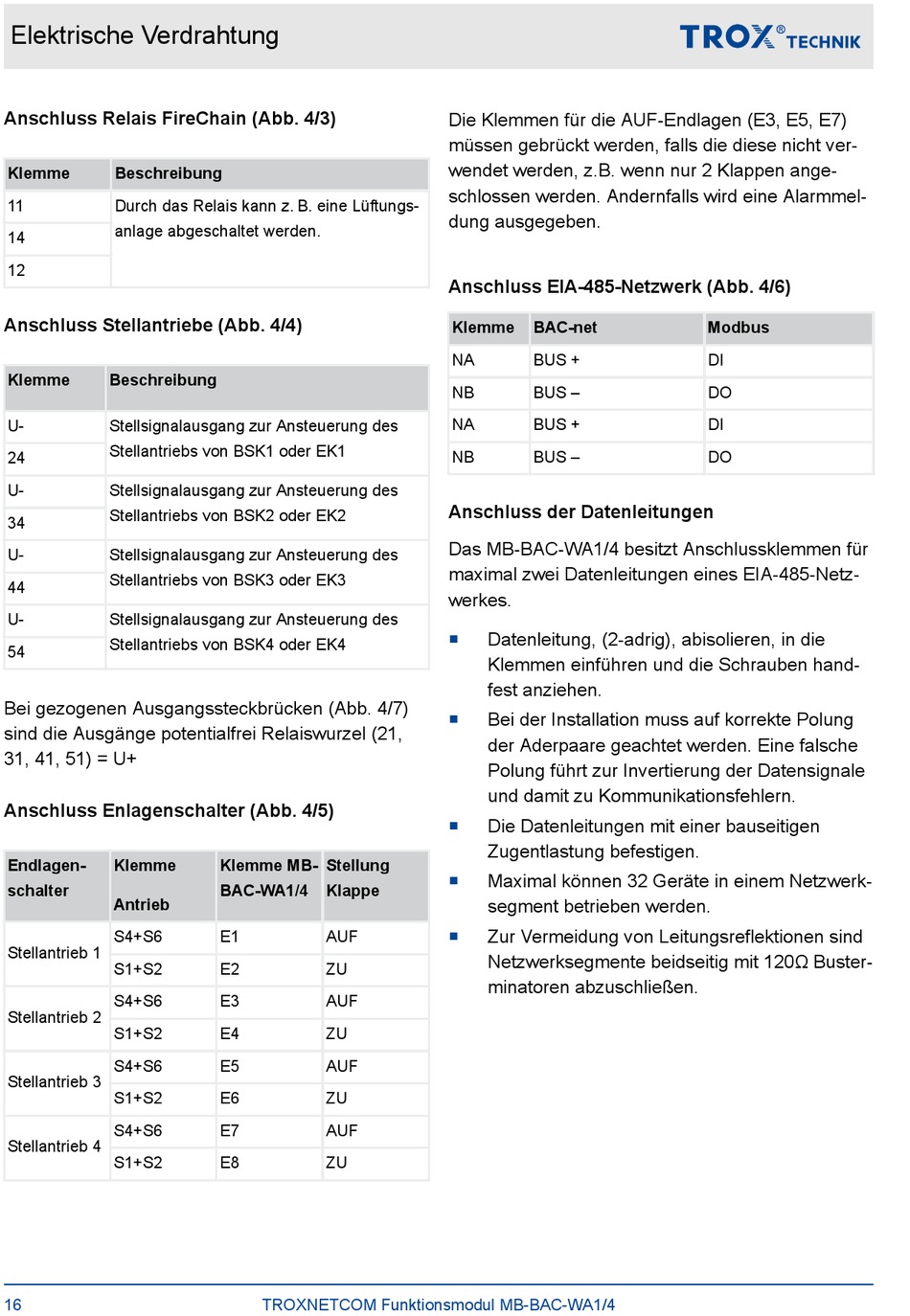

Elektrische Verdrahtung
Anschluss Relais FireChain (Abb. 4/3)
Klemme
Beschreibung
11
Durch das Relais kann z. B. eine Lüftungs-
anlage abgeschaltet werden.
14
12
Anschluss Stellantriebe (Abb. 4/4)
Klemme
Beschreibung
U-
Stellsignalausgang zur Ansteuerung des
Stellantriebs von BSK1 oder EK1
24
U-
Stellsignalausgang zur Ansteuerung des
Stellantriebs von BSK2 oder EK2
34
U-
Stellsignalausgang zur Ansteuerung des
Stellantriebs von BSK3 oder EK3
44
U-
Stellsignalausgang zur Ansteuerung des
Stellantriebs von BSK4 oder EK4
54
Bei gezogenen Ausgangssteckbrücken (Abb. 4/7)
sind die Ausgänge potentialfrei Relaiswurzel (21,
31, 41, 51) = U+
Anschluss Enlagenschalter (Abb. 4/5)
Endlagen-
Klemme
schalter
Antrieb
S4+S6
Stellantrieb 1
S1+S2
S4+S6
Stellantrieb 2
S1+S2
S4+S6
Stellantrieb 3
S1+S2
S4+S6
Stellantrieb 4
S1+S2
16
Klemme MB-
Stellung
BAC-WA1/4
Klappe
E1
AUF
E2
ZU
E3
AUF
E4
ZU
E5
AUF
E6
ZU
E7
AUF
E8
ZU
TROXNETCOM Funktionsmodul MB-BAC-WA1/4
Die Klemmen für die AUF-Endlagen (E3, E5, E7)
müssen gebrückt werden, falls die diese nicht ver-
wendet werden, z.B. wenn nur 2 Klappen ange-
schlossen werden. Andernfalls wird eine Alarmmel-
dung ausgegeben.
Anschluss EIA-485-Netzwerk (Abb. 4/6)
Klemme
BAC-net
NA
BUS +
NB
BUS –
NA
BUS +
NB
BUS –
Anschluss der Datenleitungen
Das MB-BAC-WA1/4 besitzt Anschlussklemmen für
maximal zwei Datenleitungen eines EIA-485-Netz-
werkes.
Datenleitung, (2-adrig), abisolieren, in die
Klemmen einführen und die Schrauben hand-
fest anziehen.
Bei der Installation muss auf korrekte Polung
der Aderpaare geachtet werden. Eine falsche
Polung führt zur Invertierung der Datensignale
und damit zu Kommunikationsfehlern.
Die Datenleitungen mit einer bauseitigen
Zugentlastung befestigen.
Maximal können 32 Geräte in einem Netzwerk-
segment betrieben werden.
Zur Vermeidung von Leitungsreflektionen sind
Netzwerksegmente beidseitig mit 120Ω Buster-
minatoren abzuschließen.
Modbus
DI
DO
DI
DO
