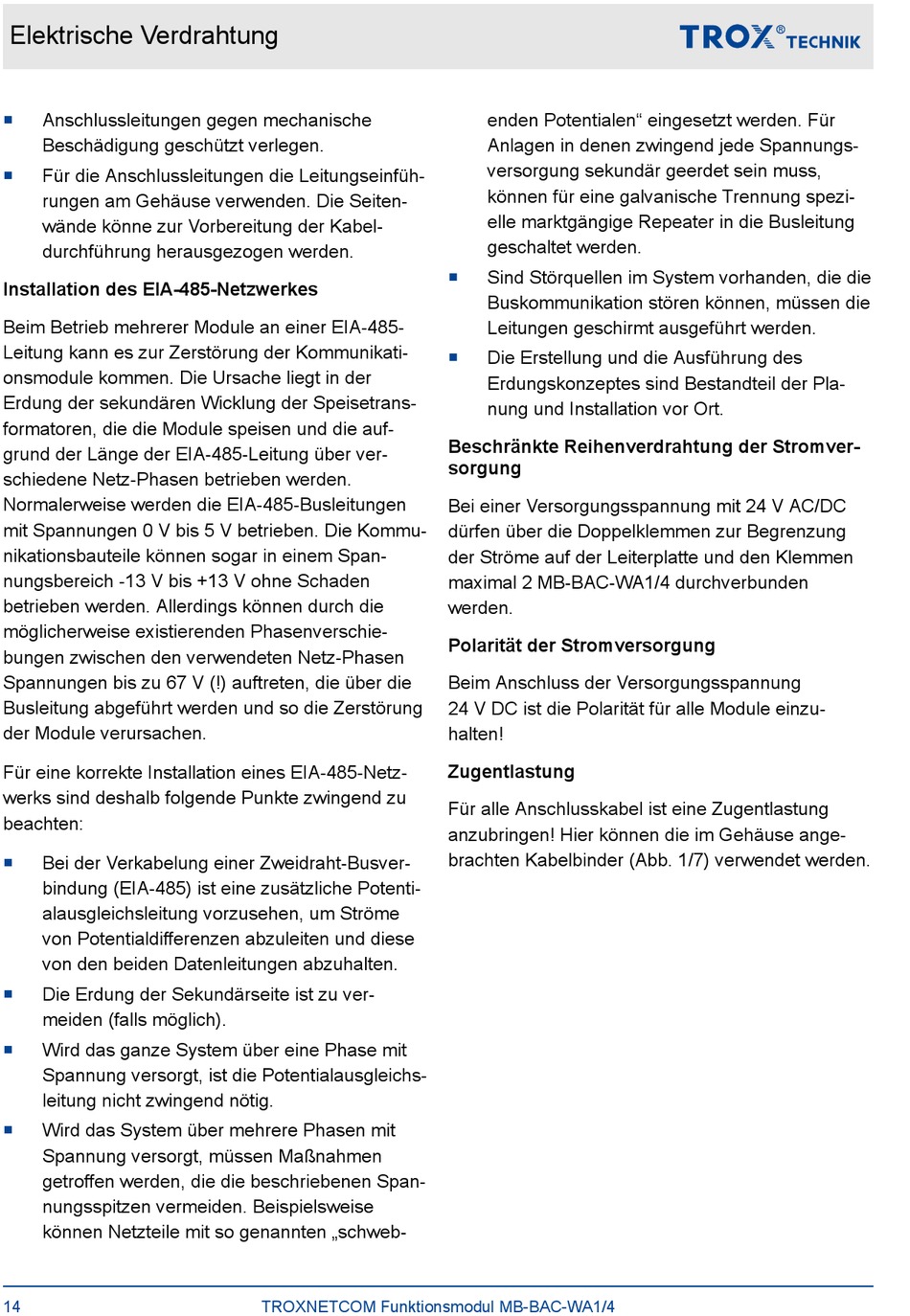

Elektrische Verdrahtung
Anschlussleitungen gegen mechanische
Beschädigung geschützt verlegen.
Für die Anschlussleitungen die Leitungseinfüh-
rungen am Gehäuse verwenden. Die Seiten-
wände könne zur Vorbereitung der Kabel-
durchführung herausgezogen werden.
Installation des EIA-485-Netzwerkes
Beim Betrieb mehrerer Module an einer EIA-485-
Leitung kann es zur Zerstörung der Kommunikati-
onsmodule kommen. Die Ursache liegt in der
Erdung der sekundären Wicklung der Speisetrans-
formatoren, die die Module speisen und die auf-
grund der Länge der EIA-485-Leitung über ver-
schiedene Netz-Phasen betrieben werden.
Normalerweise werden die EIA-485-Busleitungen
mit Spannungen 0 V bis 5 V betrieben. Die Kommu-
nikationsbauteile können sogar in einem Span-
nungsbereich -13 V bis +13 V ohne Schaden
betrieben werden. Allerdings können durch die
möglicherweise existierenden Phasenverschie-
bungen zwischen den verwendeten Netz-Phasen
Spannungen bis zu 67 V (!) auftreten, die über die
Busleitung abgeführt werden und so die Zerstörung
der Module verursachen.
Für eine korrekte Installation eines EIA-485-Netz-
werks sind deshalb folgende Punkte zwingend zu
beachten:
Bei der Verkabelung einer Zweidraht-Busver-
bindung (EIA-485) ist eine zusätzliche Potenti-
alausgleichsleitung vorzusehen, um Ströme
von Potentialdifferenzen abzuleiten und diese
von den beiden Datenleitungen abzuhalten.
Die Erdung der Sekundärseite ist zu ver-
meiden (falls möglich).
Wird das ganze System über eine Phase mit
Spannung versorgt, ist die Potentialausgleichs-
leitung nicht zwingend nötig.
Wird das System über mehrere Phasen mit
Spannung versorgt, müssen Maßnahmen
getroffen werden, die die beschriebenen Span-
nungsspitzen vermeiden. Beispielsweise
können Netzteile mit so genannten „schweb-
14
TROXNETCOM Funktionsmodul MB-BAC-WA1/4
enden Potentialen" eingesetzt werden. Für
Anlagen in denen zwingend jede Spannungs-
versorgung sekundär geerdet sein muss,
können für eine galvanische Trennung spezi-
elle marktgängige Repeater in die Busleitung
geschaltet werden.
Sind Störquellen im System vorhanden, die die
Buskommunikation stören können, müssen die
Leitungen geschirmt ausgeführt werden.
Die Erstellung und die Ausführung des
Erdungskonzeptes sind Bestandteil der Pla-
nung und Installation vor Ort.
Beschränkte Reihenverdrahtung der Stromver-
sorgung
Bei einer Versorgungsspannung mit 24 V AC/DC
dürfen über die Doppelklemmen zur Begrenzung
der Ströme auf der Leiterplatte und den Klemmen
maximal 2 MB-BAC-WA1/4 durchverbunden
werden.
Polarität der Stromversorgung
Beim Anschluss der Versorgungsspannung
24 V DC ist die Polarität für alle Module einzu-
halten!
Zugentlastung
Für alle Anschlusskabel ist eine Zugentlastung
anzubringen! Hier können die im Gehäuse ange-
brachten Kabelbinder (Abb. 1/7) verwendet werden.
