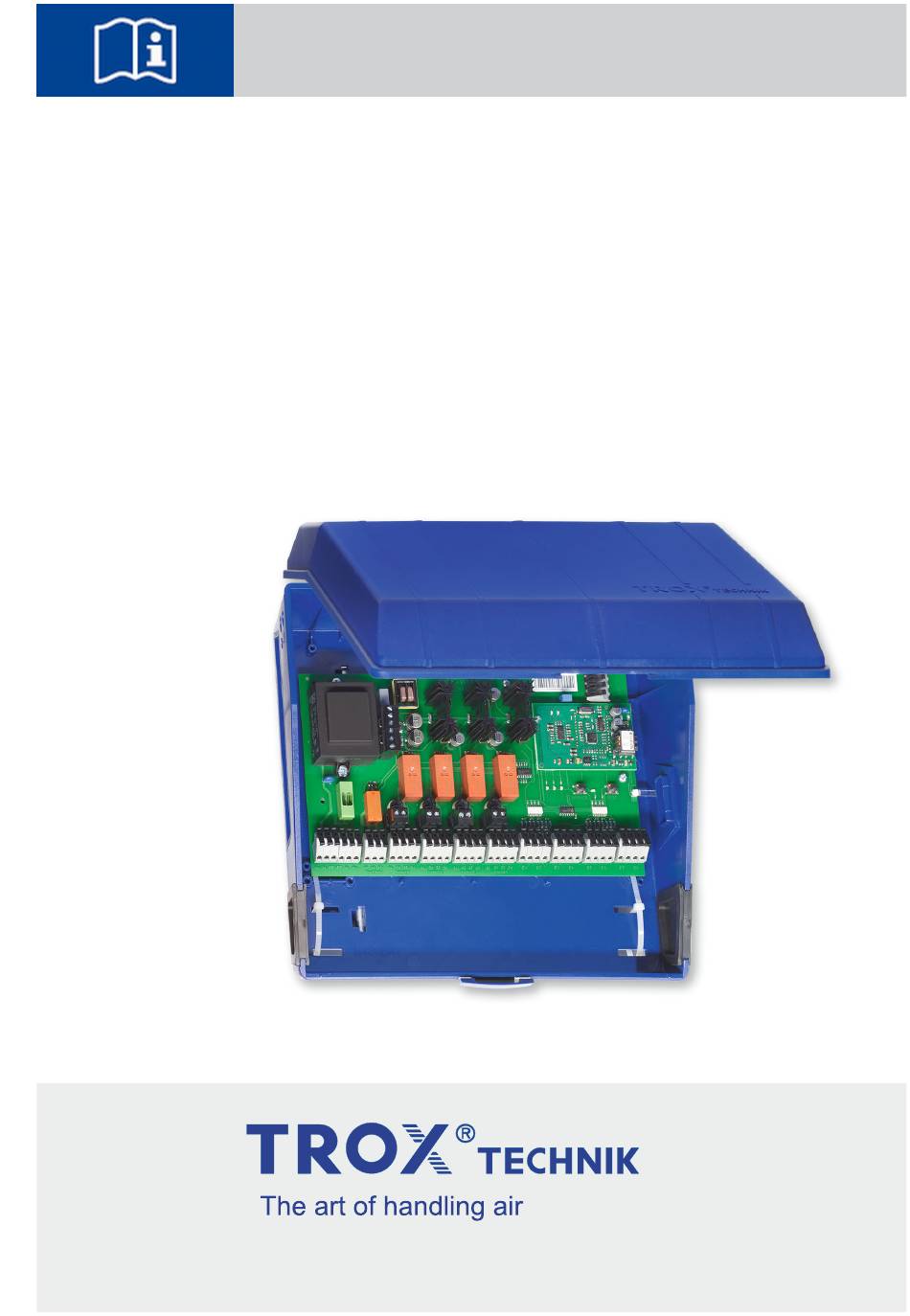

- Seite 1 Installation- und Inbetriebnahmeanleitung DE/de TROXNETCOM Funktionsmodul MB-BAC-WA1/4 zur Ansteuerung von bis zu 4 Klappenantrieben in EIA-485-Netzwerken (MODBUS RTU und BACnet MS/TP)
- Seite 2 TROX GmbH Heinrich-Trox-Platz 47504 Neukirchen-Vluyn Deutschland Telefon: +49 2845 202-0 Telefax: +49 2845 202 265 E-Mail: trox@trox.de Internet: www.trox.de Originaldokument A00000068977, 2, DE/de 08/2019 © TROX GmbH 2018 TROXNETCOM Funktionsmodul MB-BAC-WA1/4...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..........4 Index............19 Informationen zu dieser Anleitung....4 Anhang............20 Symbole in dieser Anleitung......4 Haftungsbeschränkung........ 5 Urheberschutz..........5 Ersatzteile............ 6 Mängelhaftung..........6 Kundendienst..........6 Sicherheit............ 6 Gefahren............6 Bestimmungsgemäße Verwendung..... 7 Fehlgebrauch..........7 Restgefahren..........7 Personalqualifikation........8 Transport und Montage...... -
Seite 4: Allgemeines
Allgemeines Allgemeines Symbole in dieser Anleitung Informationen zu dieser Anleitung Sicherheitshinweise Diese Anleitung ermöglicht den sicheren und effizi- Sicherheitshinweise sind in dieser Anleitung durch enten Umgang mit dem nachfolgend beschriebenen Symbole gekennzeichnet. Die Sicherheitshinweise Produkt: werden durch Signalworte eingeleitet, die das Ausmaß... -
Seite 5: Besondere Sicherheitshinweise
Allgemeines Tipps und Empfehlungen Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik ... hebt nützliche Tipps und Empfehlungen sowie sowie unserer langjährigen Erkenntnisse und Erfah- Informationen für einen effizienten und störungs- rungen zusammengestellt. -
Seite 6: Ersatzteile
Sicherheit Sicherheit Ersatzteile Gefahren WARNUNG! GEFAHR! Sicherheitsrisiko durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können die Lebensgefahr durch fehlerhafte Verdrahtung! Sicherheit beeinträchtigen sowie zu Beschädi- Bei fehlerhafter Verdrahtung besteht Gefahr das gungen, Fehlfunktionen oder Totalausfall führen. gefährliche elektrische Spannung auf der Platine des Funktionsmoduls oder am Stellantrieb Bei der Verwendung von Ersatzteilen die nicht anliegt. -
Seite 7: Bestimmungsgemäße Verwendung
Sicherheit HINWEIS! HINWEIS! Sachschäden durch große Temperaturunter- Gefahr von Schäden bei der Montage! schiede! Zu festes Anziehen der Montageschrauben kann Wurden elektronische Bauteile in einem unbe- das Gehäuseunterteil beschädigen. heizten Raum gelagert, kann eine sofortige Inbe- – Montageschrauben nur handfest anziehen. triebnahme zu Kondensatbildung und damit zu irreparablen Schäden führen. -
Seite 8: Personalqualifikation
Transport und Montage Transport und Montage Personalqualifikation Lieferumfang WARNUNG! Die Lieferung nach Erhalt auf Transportschäden und Vollständigkeit prüfen. Verletzungsgefahr bei unzureichender Qualifi- kation! Verpackung entsprechend den örtlichen Bestim- Unsachgemäßer Umgang kann zu erheblichen mungen entsorgen. Personen- und Sachschäden führen. Lieferumfang –... -
Seite 9: Aufbau- Und Funktionsbeschreibung
Aufbau- und Funktionsbeschreibung Aufbau- und Funktionsbeschreibung Abb. 1: Funktionsmodul MB-BAC-WA1/4 Gehäuse Deckelverriegelung Deckel Zugentlastung (Kabelbinder, beid- Service-Taster seitig) Test-Taster Leitungseinführung (beidseitig) LED-Anzeige für Hartbeat (wird an der Gehäu- ohne Abb. Typenschild seaußenseite angezeigt) Taster auf der Grundplatine Taster Funktion Test Klappenfunktionstest wird ausgeführt: Klappe fährt von der Normal-Position in die Fire-Posi- tion und danach wieder in die Normal-Posi-... -
Seite 10: Funktionsbeschreibung
Aufbau- und Funktionsbeschreibung Funktionsbeschreibung Abb. 2: Funktionsmodul MB-BAC-WA1/4 mit 4 Brandschutzklappen 1 bis 4 Stellantriebe der Brandschutz- oder EIA-485 FTT twisted pair Entrauchungsklappen Fire Chain MB-BAC-WA1/4 Versorgungsspannung 230 V AC oder 24 V AC / DC je nach Spannungsbereich der Stell- antriebe Das Funktionsmodul MB-BAC-WA1/4 dient zur Ansteuerung und Überwachung von motorisch ausgerüs- teten Brandschutz- oder Entrauchungsklappen in EIA-485-Netzwerken. -
Seite 11: Abmessungen
Technische Daten Technische Daten Abmessungen Abb. 3: Abmessungen Technische Daten Versorgungsspannung 230 V 230 Volt AC ±10%, 50/60 Hz Versorgungsspannung 24 V 24 V AC bzw. 24 V DC ± 10% Leistungsaufnahme ohne Stellantriebe ca. 12 VA ohne Stellantriebe (4,8 VA bzw. Watt) Max. -
Seite 12: Funktionsmodul Montieren
Funktionsmodul montieren Max. Schaltleistung Relais Damper 3 (24 V AC) Max. Schaltleistung 5A bei 24 V AC/DC Max. Schaltleistung Relais Damper 4 (24 V AC) Max. Schaltleistung 5A bei 24 V AC/DC Max. Schaltleistung Relais Fire Chain Max. Schaltleistung 5A bei 24 V AC/DC EIA-485-Schnittstelle 4 Anschlussklemmen, FTT free topology Betriebstemperatur... -
Seite 13: Elektrische Verdrahtung
Elektrische Verdrahtung Elektrische Verdrahtung Sicherheitshinweise Personal: Elektrofachkraft GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen besteht Lebensgefahr. – Vor Beginn von Arbeiten die Versorgungs- spannung ausschalten und gegen Wieder- einschalten sichern. – Spannungsfreiheit allpolig feststellen! – Arbeiten an spannungsführenden Bauteilen dürfen nur von qualifizierten Elektrofach- kräften ausgeführt werden. -
Seite 14: Installation Des Eia-485-Netzwerkes
Elektrische Verdrahtung Anschlussleitungen gegen mechanische enden Potentialen“ eingesetzt werden. Für Beschädigung geschützt verlegen. Anlagen in denen zwingend jede Spannungs- versorgung sekundär geerdet sein muss, Für die Anschlussleitungen die Leitungseinfüh- können für eine galvanische Trennung spezi- rungen am Gehäuse verwenden. Die Seiten- elle marktgängige Repeater in die Busleitung wände könne zur Vorbereitung der Kabel- geschaltet werden. -
Seite 15: Klemmenbelegung
Elektrische Verdrahtung Klemmenbelegung GEFAHR! Lebensgefahr durch fehlerhafte Verdrahtung! Bei fehlerhafter Verdrahtung besteht Gefahr das gefährliche elektrische Spannung auf der Platine des Funktionsmoduls oder am Stellantrieb anliegt. – Niemals 230 V Versorgungsspannung anschließen, wenn die angeschlossenen Stellantriebe für 24 V ausgelegt sind. –... - Seite 16 Elektrische Verdrahtung Anschluss Relais FireChain (Abb. 4/3) Die Klemmen für die AUF-Endlagen (E3, E5, E7) müssen gebrückt werden, falls die diese nicht ver- wendet werden, z.B. wenn nur 2 Klappen ange- Klemme Beschreibung schlossen werden. Andernfalls wird eine Alarmmel- Durch das Relais kann z. B. eine Lüftungs- dung ausgegeben.
-
Seite 17: Konfiguration
Funktionsmodul in Betrieb nehmen Funktionsmodul in Betrieb nehmen Netzwerkadresse einstellen Konfiguration Mit den zwei Adresskodierungschaltern X und Y kann eine Netzwerkadresse im Bereich von 01 bis Vor dem Betrieb als BACnet- oder Modbus-Schnitt- 99 eingestellt werden. Die Adresse 00 ist für Broad- stelle muss das MB-BAC-WA1/4 an den Einsatzbe- cast-Betrieb reserviert. -
Seite 18: Funktionsmodul Demontieren Und Entsorgen
Funktionsmodul demontieren und entsorgen Funktionsmodul demontieren und ent- sorgen Demontieren Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. Versorgungsspannung physisch abtrennen. Sonstige angeschlossene Leitungen ent- fernen. Entsorgen Sofern keine Rücknahme- oder Entsorgungsverein- barung getroffen wurde, zerlegte Bestandteile der Wiederverwertung zuführen: Elektroschrott und Elektronikkomponenten von zugelassenen Fachbetrieben entsorgen... - Seite 19 Index Index Allgemeines............4 Lagerung............... 8 Anschluss Lieferumfang............8 EIA-485-Netzwerk ........16 Relais FireChain........... 15 Mängelhaftung............6 Stellantriebe..........15 Montage.............. 12 Versorgungsspannung......... 15 Netzwerkadresse einstellen........ 17 Bedienelemente Taster.............. 9 Parität..............17 Bestimmungsgemäße Verwendung...... 7 Personal..............8 Protokolltyp einstellen......... 17 Demontage............18 Service..............
-
Seite 20: Anhang
Anhang TROXNETCOM Funktionsmodul MB-BAC-WA1/4... - Seite 21 BACnet Schnittstelle BACnet Objekte BACnet-Objekte Test Mit diesem Objekt wird ein Testlauf gestartet, gestoppt und gemeldet. Dabei werden alle Klappen erst in die sichere und danach in die normale Position gebracht. Der Testlauf endet für die Klappen sofort, bei denen ActuDrive1…4 in sicherer Position ist. Werte: No_Test_Active (0), Test_Active (1), Grundeinstellung 0.
- Seite 22 ActuPos1a…4a Betriebsarten Only_Limit_Switch_Open und Only_Limit_Switch_Closed: Mit diesem Objekt wird die Klappenstellung rückgemeldet. Die Rückmeldung kommt von Endschaltern an den Eingängen E2, E4, E6, E8 (Schließer-Kantakt bei Only_Limit_Switch_Open, Öffner-Kontakt bei Only_Limit_Switch_Closed). Bei Änderung des Zustands sind COV-Meldungen möglich. Werte: open (1), close (2). Alarm1…4 Mit diesem Objekt werden Fehlerzustände gemeldet.
-
Seite 23: Cov-Meldungen Bei Bacnet
COV-Meldungen bei BACnet Die Änderung des Werts von von Multistate-Value-Objekten kann mit Change-Of-Value-Meldungen (COV) gemeldet werden. COV wird für die Objekte ActuPos1…4, ActuPos1a…4a und Alarm1…4 eingesetzt. Das Erzeugen der Meldungen muss mit dem Dienst Subscribe-COV beauftragt werden. Es sind bestätigte und unbestätigte Meldungen möglich. Für den Parameter Lifetime sind die Werte 0…65535 Sekunden möglich. -
Seite 24: Fehlermeldungen
Runtime_Error (Betriebsart Motorized_Damper) Die Zeit, während der die Klappe sich öffnet oder schließt, kann gemessen werden. Wenn die erlaubte Dauer überschritten wird, wird dieser Fehler gemeldet. Die Zeitmessung mit DriveTime1…4 beginnt, wenn das Relais eingeschaltet wird (Klappe öffnen), und endet, wenn die Endschalter die Position AUF melden. Die Zeitmessung mit TurnOffTime1…4 beginnt, wenn das Relais ausgeschaltet wird (Klappe schließen), und endet, wenn die Endschalter die Position ZU melden. - Seite 25 Endschalter An den Klemmen werden die Endschalter folgendermaßen angeschlossen: Klemme Betriebsarten Betriebsarten Motorized_Damper, Only_Limit_Switch_Open Limit_Switches_Open_and_Closed (Schließer-Kontakt), (jeweils Schließer-Kontakt) Only_Limit_Switch_Closed (Öffner-Kontakt) Klappe 1 auf Klappe 1 Klappe 1 zu Klappe 1a Klappe 2 auf Klappe 2 Klappe 2 zu Klappe 2a Klappe 3 auf Klappe 3 Klappe 3 zu...
-
Seite 26: Betriebsarten Ohne Relais
Brandschutzklappe (Motorized_Damper, SafetyPos1…4 = close) Abhängig von Test-Zustand, Alarm-Reset, Fire-Position, ActuDrive1…4 und dem Fehlerzustand ist das Relais folgendermaßen geschaltet (Auswertung von oben nach unten): sonstiges ActuDrive1…4 Alarm1…4 Relais1…4 Alarm-Reset open (1) OK (1) Test sicher open (1) beliebig Test normal open (1) beliebig Fire-Position beliebig... - Seite 27 BACnet Protokoll BACnet Protocol Implementation Conformance Statement Date: 15.08.2013 Vendor Name: TROX GmbH Product Name: MB-BAC-WA1/4 Product Model Number: M546FG7 Application Software Version: Firmware Revision: BACnet Protocol Revision: Product Description: Controller module for WA1 with Fire Smoke Damper Application providing a BACnet MS/TP Interface. BACnet Standardized Device Profile (Annex L): BACnet Operator Workstation (B-OWS) BACnet Advanced Operator Workstation (B-AWS)
- Seite 28 Data Link Layer Options: BACnet IP, (Annex J) BACnet IP, (Annex J), Foreign Device ISO 8802-3, Ethernet (Clause 7) ATA 878.1, 2.5 Mb. ARCNET (Clause 8) ATA 878.1, EIA-485 ARCNET (Clause 8), baud rate(s) ____________ MS/TP master (Clause 9), baud rate(s): 9600, 19200, 38400, 76800 MS/TP slave (Clause 9), baud rate(s): Point-To-Point, EIA 232 (Clause 10), baud rate(s): Point-To-Point, modem, (Clause 10), baud rate(s):...
- Seite 29 Configuration Switches Hexadecimal Switches X, Y Network-Address DIP Switch 2 DIP Switch 3 Baudrate 9600 19200 38400 76800 Device Object Property Remark / Value Object_Identifier device, default instance: 32900 + Address Switch RW-E Object_Name max. 63 Bytes, default “MB-BAC-WA1/4” RW-E Object_Type DEVICE (8) System_Status...
- Seite 30 Binary Value Objects Property Remark / Value Object_Identifier binary-value, instance 1 … 2 Object_Type BINARY_VALUE (5) Object_Name max. 42 Bytes RW-E Description max. 84 Bytes, default “” RW-E Present_Value INACTIVE (0) / ACTIVE (1) Status_Flags IN_ALARM: FAULT: OVERRIDDEN: OUT_OF_SERVICE: Event_State NORMAL (0) Out_Of_Service FALSE (0)
- Seite 31 Analog Value Objects Property Remark / Value Object_Identifier analog-value, instance 1 … 12 Object_Type ANALOG_VALUE (2) Object_Name max. 42 Bytes RW-E Description max. 84 Bytes, default “” RW-E RW-E Present_Value 0…6553,4 Status_Flags IN_ALARM: FAULT: OVERRIDDEN: OUT_OF_SERVICE: Event_State NORMAL (0) Out_Of_Service FALSE (0) Units seconds (73)
- Seite 32 Multistate Value Objects Property Remark / Value Object_Identifier multistate-value, instance 1 … 24 Object_Type MULTISTATE_VALUE (19) Object_Name max. 42 Bytes RW-E Description max. 84 Bytes, default “” RW-E Present_Value State Status_Flags IN_ALARM: FAULT: OVERRIDDEN: OUT_OF_SERVICE: Event_State NORMAL (0) Out_Of_Service FALSE (0) Number_Of_States State_Text max.
-
Seite 33: Modbus Schnittstelle
Modbus Schnittstelle Frame-Timing bei Modbus-RTU Die Einteilung in Frames wird bei Modbus mit Pausenzeiten bestimmt. Folgende Zeiten gelten bei bis zu 19200 Baud, bei höheren Baudraten in Klammern: - Beim Senden ist höchstens 1,5 Zeichen (750µs) als Pause zwischen 2 Zeichen eines Frames erlaubt. - Mindestens 3,5 Zeichen (1750µs) muss beim Senden die Pause zwischen 2 Frames dauern. -
Seite 34: Modbus-Funktion 06 (0X06) Write Single Register
Modbus-Funktion 06 (0x06) Write Single Register Diese Funktion wird verwendet, um in ein einzelnes Register zu schreiben. Request: Byte 0 Slave Address Drehschalter 1-99 Byte 1 Function Code 0x06 Byte 2-3 Register Address Adresse des Registers Byte 4-5 Register Value 0x0000-0xFFFF Response: Byte 0... -
Seite 35: Modbus-Funktion 8 (0X08) Diagnostics
Modbus-Funktion 8 (0x08) Diagnostics Diese Funktion dient zum Prüfen der Modbus-Kommunikation. Request: Byte 0 Slave Address Drehschalter 1-99 Byte 1 Function Code 0x08 Byte 2-3 Subfunction s.u. Byte 4-5 Data s.u. Response: Byte 0 Slave Address Drehschalter 1-99 Byte 1 Function Code 0x08 Byte 2-3... -
Seite 36: In-Circuit-Programmierung
Modbus-Funktion 43/14 (0x02B/0x0E) Read Device Identification Mit dieser Funktion werden Daten zur Identifikation des Geräts gelesen. Request: Byte 0 Slave Address Drehschalter 1-99 Byte 1 Function Code 0x2B Byte 2 MEI-Type 0x0E Byte 3 Read Device ID Code 0x01 Byte 4 Object ID 0x00 Response:...
