Aufbau- und Funktionsbeschreibung
Funktionsbeschreibung

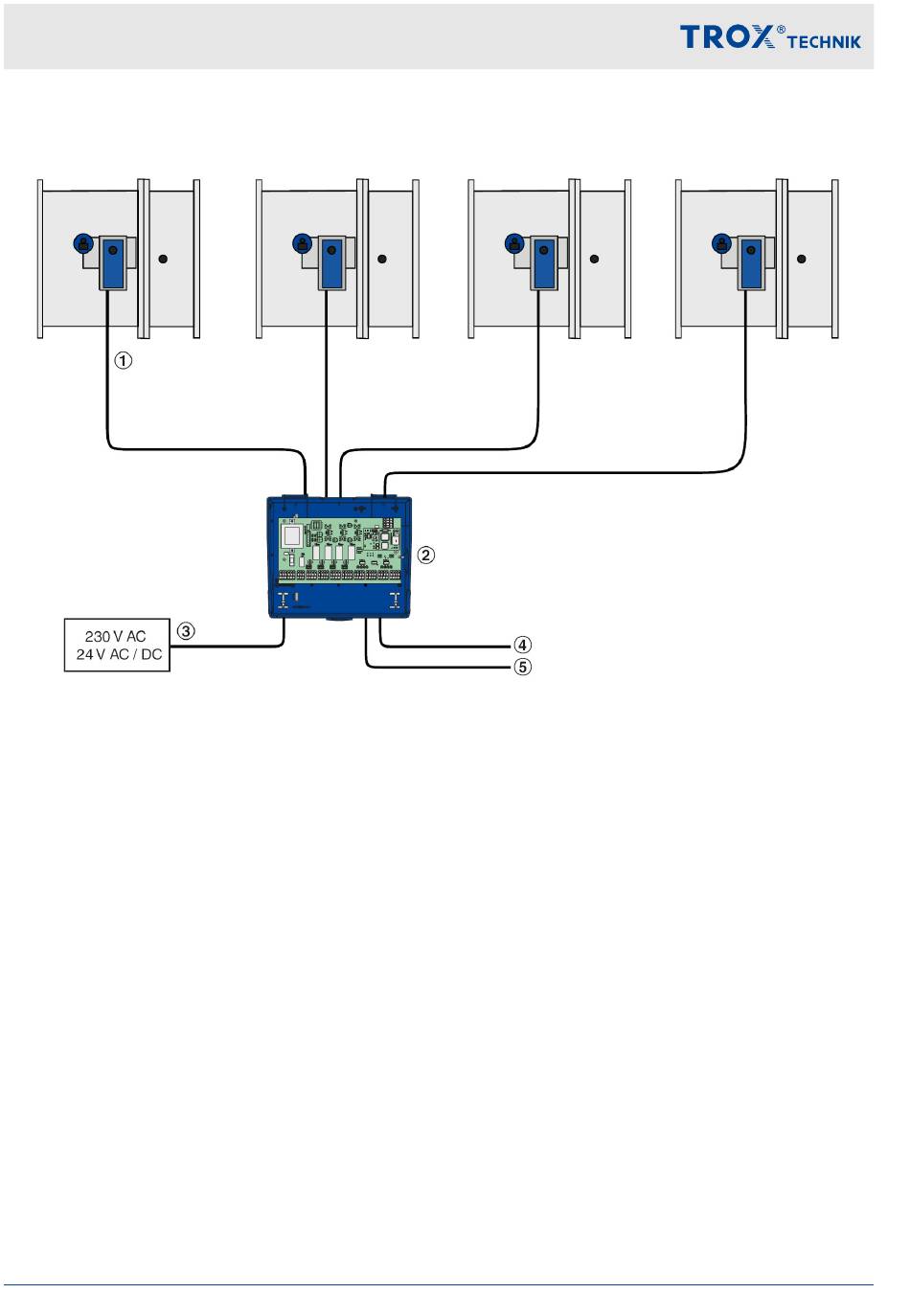

Abb. 2: Funktionsmodul MB-BAC-WA1/4 mit 4 Brandschutzklappen
1
1 bis 4 Stellantriebe der Brandschutz- oder
Entrauchungsklappen
2
MB-BAC-WA1/4
3
Versorgungsspannung 230 V AC oder 24 V
AC / DC je nach Spannungsbereich der Stell-
antriebe
Das Funktionsmodul MB-BAC-WA1/4 dient zur Ansteuerung und Überwachung von motorisch ausgerüs-
teten Brandschutz- oder Entrauchungsklappen in EIA-485-Netzwerken. Es kann maximal vier Brand-
schutzklappen (BSK) oder vier Entrauchungsklappen (EK) verwalten.
Sicherheitsstellungen
Für den Fehlerfall sind entsprechend dem VDMA
Einheitsblatt 24200-1 „Automatisierte Brandschutz-
und Entrauchungssysteme-ABE" folgende Festle-
gungen getroffen:
BSK - Geschlossenstellung
10
TROXNETCOM Funktionsmodul MB-BAC-WA1/4
4
EIA-485 FTT twisted pair
5
Fire Chain
EK
- Verharren in der letzten Position
