MONTAGEANLEITUNG

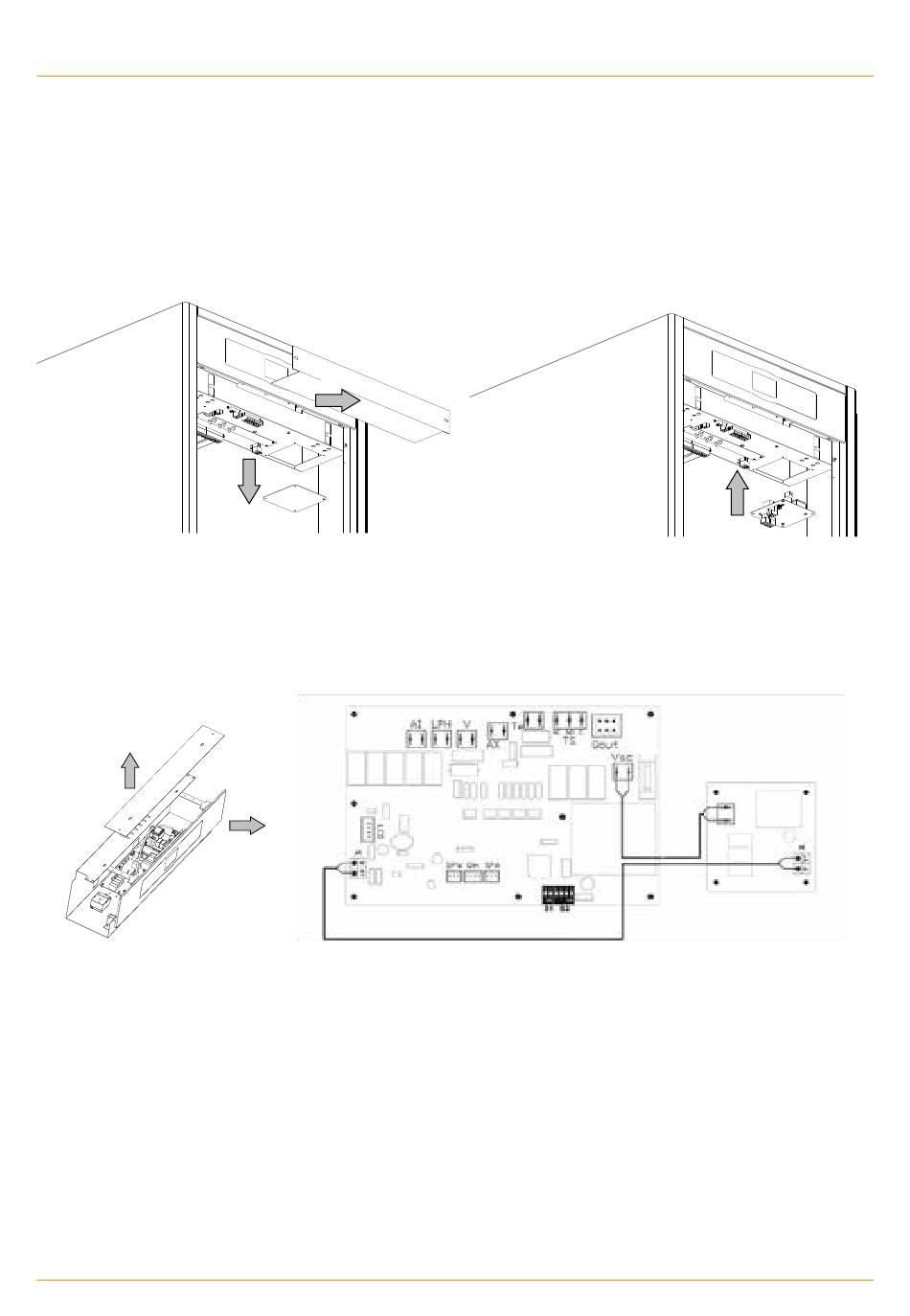

Die elektronische Steuerung muss an der Unterseite des Regelungsgehäuses des PLT AC Heizkessels montiert
werden. Um Zugang zu den Klemmleisten zu erhalten, entfernen Sie die entsprechende Abdeckung (A) wie in der
Abbildung gezeigt. Entfernen Sie die Abdeckung (B), wie in der Abbildung gezeigt, und montieren Sie die elektro-
nische Steuerung (C) des Niveausensor-Sets an ihren Platz.
Elektronische Verbindung mit dem Kessel
Entfernen Sie die obere Abdeckung des Regelungsgehäuses (A) des PLT AC Kessels und stellen Sie den Anschluss
wie in der Abbildung gezeigt her (siehe „Elektroschaltbild").
A
Montage des Niveausensor-Sets
Der mitgelieferte Füllstandssensor ist für den Einbau in das ovale Loch an der freien Seite des Vorratsbehälter
des Kessels vorgesehen. Entfernen Sie dazu zunächst die Lochabdeckung (falls das Loch eine Abdeckung hat).
Die Position der „Halterung für den Füllstandssensor" auf der „Abdeckung für die Halterung des Füllstandssensors"
variiert je nach Art des Vorratsbehälters, in den er eingebaut werden soll. (siehe „Nummerierung der Komponen-
ten"). Die korrekte Montageposition auf der „Halterung für Füllstandssensoren" ist je nach Art des Vorratsbehälters
mit einem „S" oder einem „L" gekennzeichnet.
8
Abdeckung
Klemmleisten
A
B
PLT-AC NIVEAUSENSOR
C
Elektronische Steuerung
