MONTAGEANLEITUNG
Anschließen des Niveausensor-Sets

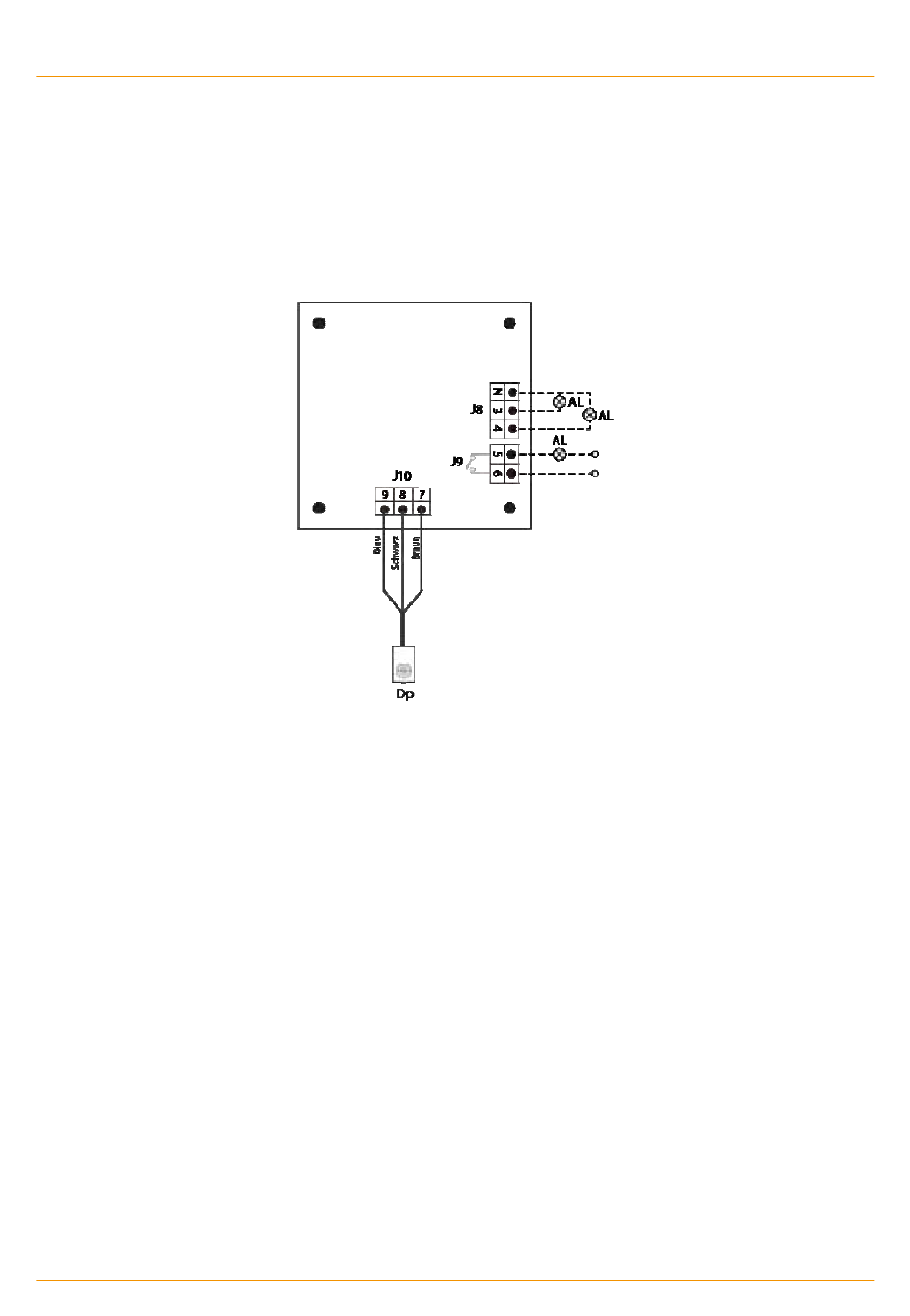

Der Sensor (Dp) wird mit einer 3-Wege-Klemmleiste (J10 geliefert, die mit der Elektronikplatine 7, 8 und 9) verbun-
den werden muss (siehe Abschnitt „Elektroanschluss"), siehe folgende Abbildung:
Darüber hinaus verfügt das System zur Erkennung des Brennstoffstandes über 2 Klemmenleisten (J8 und J9)
zum optionalen Anschluss bspw. einer Warnleuchte, wenn ein niedriger Brennstoffstand festgestellt wird und die
Funktion des Kessels blockiert ist. Die Klemmleiste J8 erzeugt ein 230 V~-Signal zwischen den Klemmen N - 3
oder N - 4, wenn ein niedriger Füllstand an Pellets festgestellt wird. Die Klemmleiste J9 schließt einen spannungs-
freien Kontakt zwischen den Klemmen 5 und 6 und erzeugt ein Kurzschlusssignal zwischen ihnen, wenn ein nied-
riger Füllstand an Pellets festgestellt wird.
3.3 Inbetriebnahme
Damit die Garantie gültig ist, muss das Niveausensor-Set von Fachpersonal in Betrieb genommen werden. Vor der
Inbetriebnahme ist Folgendes zu beachten:
•
Das Set muss an das Stromnetz angeschlossen werden.
•
Die elektronische Steuerung muss korrekt an den Kessel angeschlossen sein.
•
Der Füllstandssensor sollte sich in der richtigen Position befinden.
Bei der Inbetriebnahme sind folgende Schritte auszuführen:
•
Vergewissern Sie sich, dass Sie die richtige Art von Brennstoff verwenden (EN 14961-2 Klasse A1 oder höher).
•
Überprüfen Sie die korrekte Funktionsweise des Pellet-Erkennungssystems.
