Einbau Der Frontsensoren - Altendorf LL-EPS4016F-SUZUKI Montageanleitung

I 1
I 2
I 3
J
10 cm
ACHTUNG:

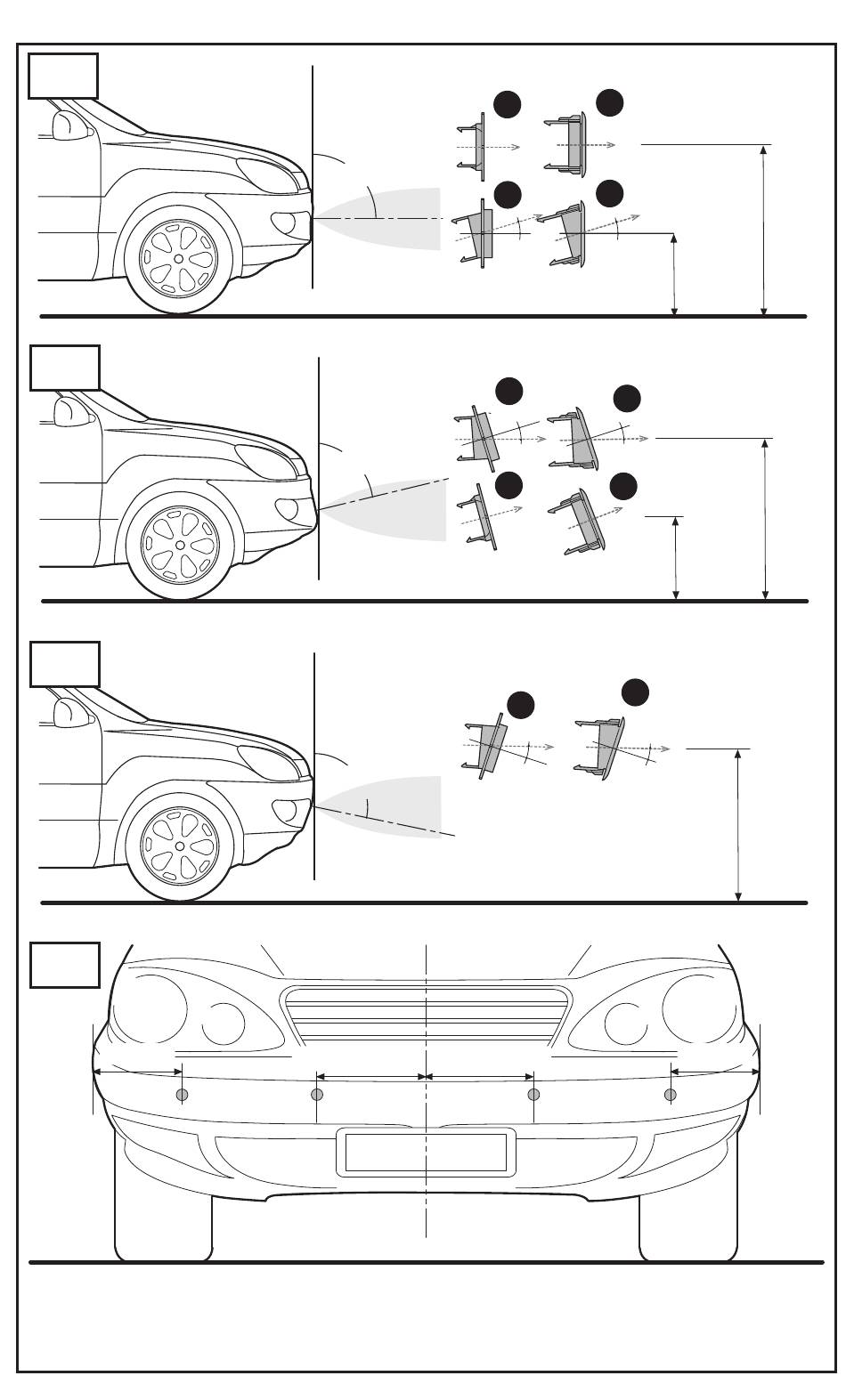

Die Frontsensoren NIEMALS unterhalb der Mindesthöhe H min in den Punkten F1, F2, F3
montieren.

EINBAU DER FRONTSENSOREN

90°
80 °
100°
32 cm
Seite 6
3a
4a
3b
4b
4b
4a
4b
32 cm
50 cm
H min= 40 cm
3b
3a
H min= 40 cm
3b
H min= 40 cm
10 cm
50 cm
