Schließen Sie die Stromkabel AN dieser Stelle NICHT an.
Option 2: Cluster mit Switch
Alle Ports auf den Controllern sind mit Switches verbunden; Cluster Interconnect, Management, Fibre
Channel und Daten- oder Host-Netzwerk-Switches.
Bevor Sie beginnen
• Wenden Sie sich an den Netzwerkadministrator, um Informationen zum Anschließen des Systems an
die Switches zu erhalten.
• Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu
prüfen.
Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten
kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie
ihn um und versuchen Sie es erneut.
Über diese Aufgabe
Verwenden Sie die Animation oder die tabellarischen Schritte, um die Verkabelung zwischen den
Controllern und den Switches abzuschließen. Führen Sie die Schritte an jedem Controller aus.

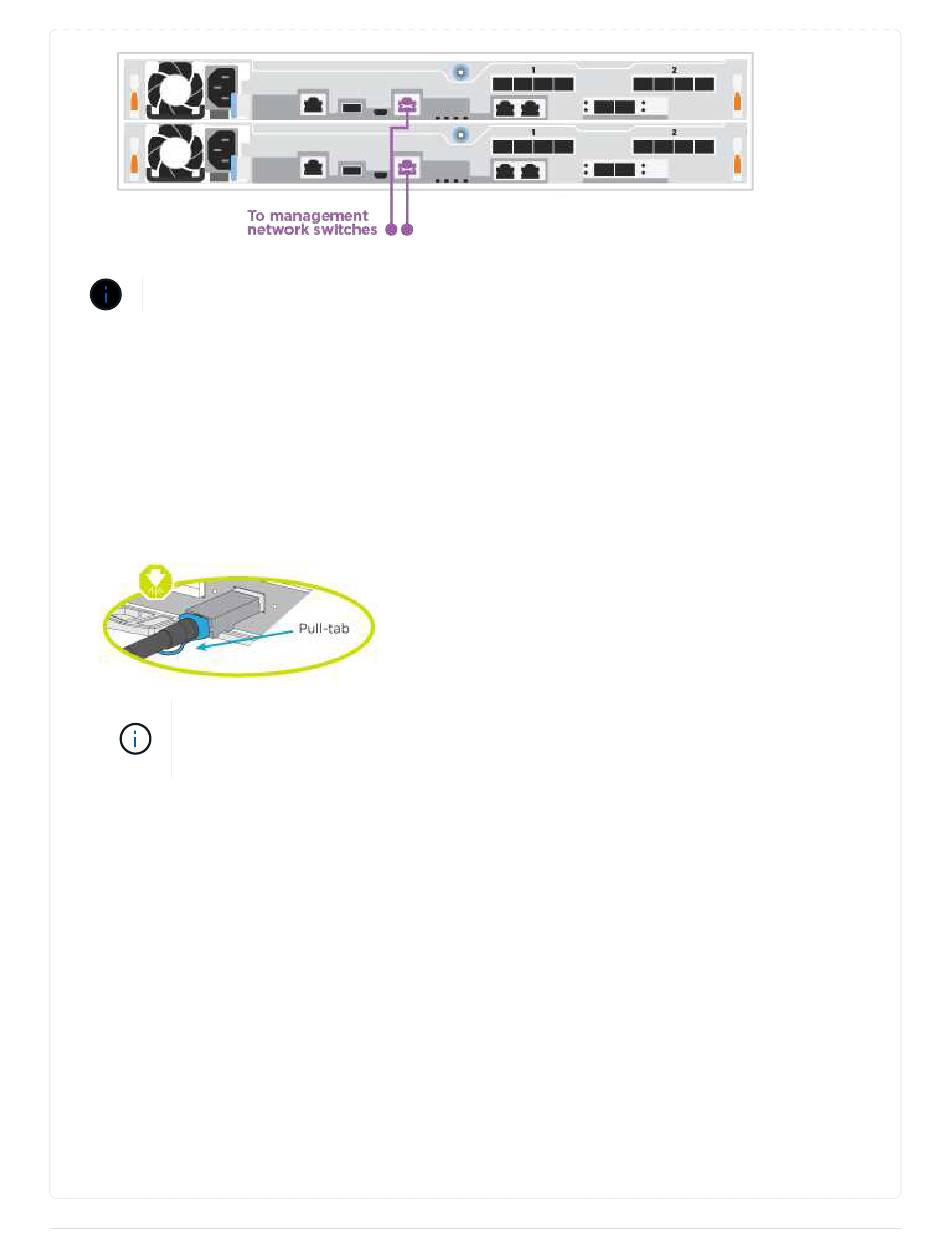

Animation - Verkabeln Sie ein geschalteter Cluster
Schritte
1. Verkabeln Sie die Cluster Interconnect Ports e0c und e0d mit den 25-GbE-Cluster Interconnect-
Switches.
