Schritt 4: Controller mit Laufwerk-Shelfs verkabeln
Anleitung zur Verkabelung des
Festplatten-Shelf
Option 2: Kabel ein geschalteter Cluster

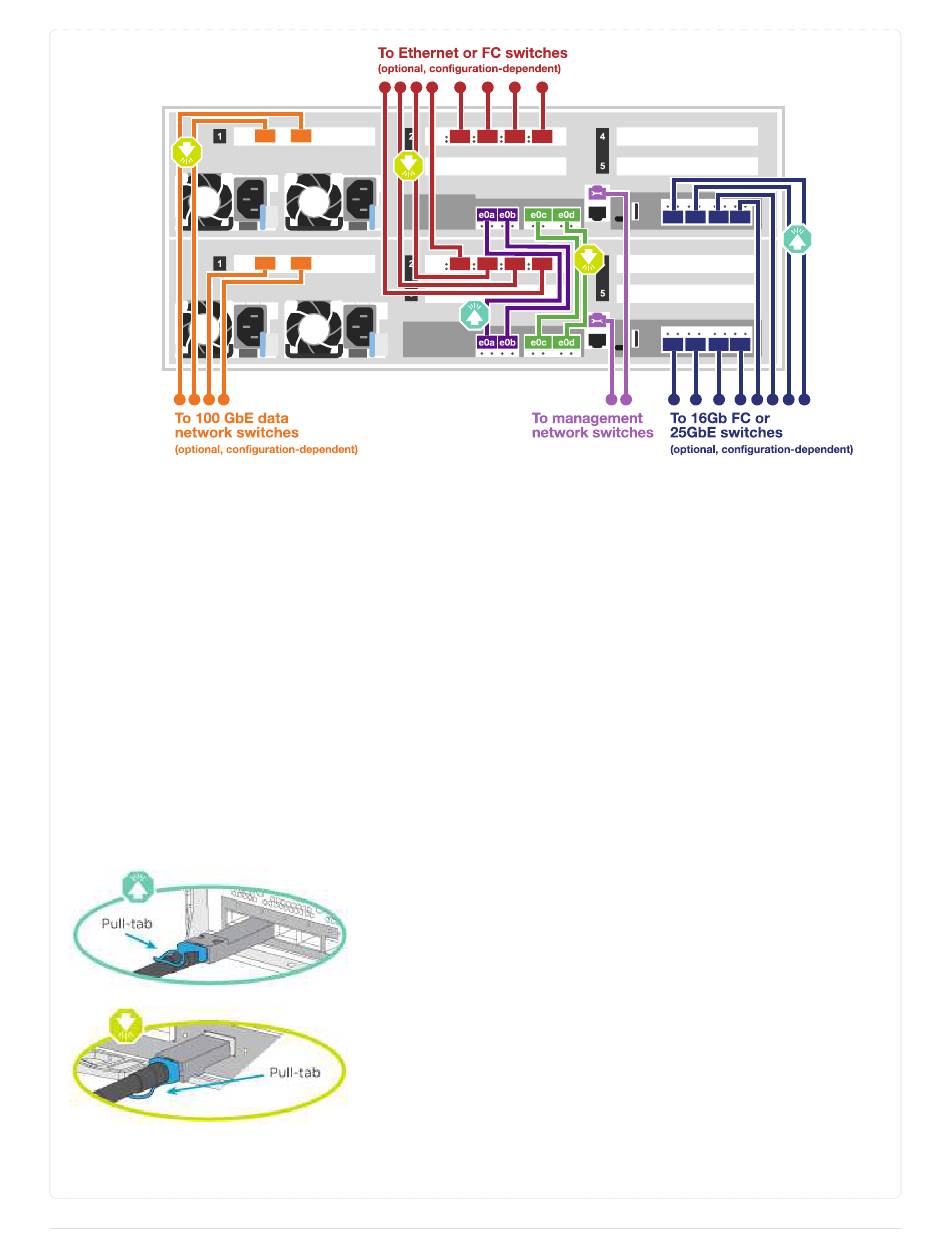

Controller Module Cluster Interconnect und HA Ports sind mit dem Cluster/HA Switch verbunden. Die
optionalen Datenports, optionalen NIC-Karten, Mezzanine-Karten und Management-Ports sind mit
Switches verbunden.
Bevor Sie beginnen
Sie müssen sich an den Netzwerkadministrator wenden, um Informationen über das Anschließen des
Systems an die Switches zu erhalten.
Über diese Aufgabe
Achten Sie beim Einsetzen der Kabel in die Anschlüsse darauf, die Richtung der Kabelabziehlaschen zu
überprüfen. Die Kabelabziehlaschen sind für alle Onboard-Ports und nach unten für Erweiterungskarten
(NIC) vorgesehen.
