Seite 1 ASA A800 Systeme Install and maintain NetApp February 02, 2024 This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/asa800/install-setup.html on February 02, 2024. Always check docs.netapp.com for the latest.
Seite 2 Inhalt ASA A800 Systeme ...............
Seite 3 "Installations- und Setup-Anleitung für die AFF A800" Wenn Sie mit der Installation von NetApp Systemen vertraut sind. Für das ASA A800 wird dasselbe Installationsverfahren wie für das AFF A800 System verwendet. Videoschritte - ASA A800 Das folgende Video zeigt, wie Sie Ihr neues System installieren und verkabeln.
Seite 4 ("NetApp Produktregistrierung") Ihr System. 2. Herunterladen und installieren "NetApp Downloads: Config Advisor" Auf Ihrem Laptop. 3. Notieren Sie sich die Anzahl und die Kabeltypen, die Sie erhalten haben. In der folgenden Tabelle sind die Kabeltypen aufgeführt, die Sie möglicherweise erhalten können. Wenn Sie ein Kabel erhalten, das nicht in der Tabelle aufgeführt ist, lesen Sie die...
Seite 5 Software-Einrichtung 4. Laden Sie die herunter, und füllen Sie die aus "Cluster-Konfigurationsdokument". Schritt 2: Installieren Sie die Hardware Sie müssen das System je nach Bedarf in einem 4-Säulen-Rack oder NetApp Systemschrank installieren. Schritte 1. Installieren Sie die Schienensatz nach Bedarf.
Seite 6 4. Bringen Sie die Blende auf die Vorderseite des Systems an. Schritt 3: Kabelcontroller Die Cluster Ihrer Plattform müssen über die Switch-Methode mit zwei Nodes oder die Netzwerkmethode für Cluster Interconnect verkabelt werden. Optional ist die Verkabelung zu den Fibre Channel- oder iSCSI- Hostnetzwerken oder Direct-Attached Storage möglich.
Seite 7 Animation – Verkabeln Sie einen 2-Node-Cluster ohne Switches Schritt Führen Sie die Ausführung an jedem Controller-Modul aus HA Interconnect Ports verkabeln: • e0b bis e0b • e1b bis Verkabeln Sie die Cluster-Interconnect-Ports: • e0a an e0a • e1a bis...
Seite 8 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Management-Ports mit den Management-Netzwerk-Switches Schließen Sie die Stromkabel AN dieser Stelle NICHT an. 2. Informationen zur Durchführung optionaler Verkabelung finden Sie unter: Option 1: Kabel zu einem Fibre Channel-Hostnetzwerk ◦...
Seite 9 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Schritte 1. Verwenden Sie die Animation oder die tabellarischen Schritte, um die Verkabelung zwischen den Controllern und den Switches abzuschließen: Animation - Verkabeln Sie ein geschalteter Cluster Schritt...
Seite 10 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Cluster-Interconnect-Ports mit den 100-GbE-Cluster-Interconnect-Switches. Verkabeln Sie die Management-Ports mit den Management-Netzwerk-Switches Schließen Sie die Stromkabel AN dieser Stelle NICHT an.
Seite 11 2. Informationen zur Durchführung optionaler Verkabelung finden Sie unter: Option 1: Kabel zu einem Fibre Channel-Hostnetzwerk ◦ Option 2: Kabel zu einem 10-GbE-Hostnetzwerk ◦ Option 3: Controller mit einem einzelnen Festplatten-Shelf verkabeln ◦ Option 4: Controller mit zwei Festplatten-Shelfs verkabeln ◦...
Seite 12 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Ports 2a bis 2d mit den FC-Host- Switches. Um andere optionale Kabel durchzuführen, wählen Sie aus: • Option 3: Controller mit einem einzelnen Festplatten-Shelf verkabeln • Option 4: Controller mit zwei Festplatten-Shelfs verkabeln Informationen zum Abschließen der Einrichtung des Systems finden Sie unter "Schritt 4: System- Setup und -Konfiguration...
Seite 13 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Ports e4a über e4d mit den 10 GbE Host Netzwerk- Switches.
Seite 14 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Verwenden Sie die Animation oder die tabellarischen Schritte, um Ihre Controller mit einem einzelnen Shelf zu verkabeln: Animation –...
Seite 15 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Controller B am Shelf verkabeln: Informationen zum Abschließen der Einrichtung des Systems finden Sie unter "Schritt 4: System-Setup und -Konfiguration abschließen". Option 4: Controller mit zwei Festplatten-Shelfs verkabeln Sie müssen jeden Controller an beiden NS224 Laufwerk-Shelfs mit den NSM-Modulen verkabeln. Bevor Sie beginnen Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu prüfen.
Seite 16 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verbinden Sie Controller A mit den Shelfs:...
Seite 17 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Controller B mit den Shelfs verkabeln: Informationen zum Abschließen der Einrichtung des Systems finden Sie unter "Schritt 4: System-Setup und -Konfiguration abschließen". Schritt 4: System-Setup und -Konfiguration abschließen Führen Sie die Systemeinrichtung und -Konfiguration mithilfe der Cluster-Erkennung mit nur einer Verbindung zum Switch und Laptop durch, oder indem Sie direkt einen Controller im System verbinden und dann eine Verbindung zum Management-Switch herstellen.
Seite 18 3. Schließen Sie Ihren Laptop mithilfe der Animation an den Management-Switch an: Animation - Verbinden Sie Ihren Laptop mit dem Management-Switch 4. Wählen Sie ein ONTAP-Symbol aus, um es zu ermitteln: a. Öffnen Sie Den Datei-Explorer. b. Klicken Sie im linken Fensterbereich auf Netzwerk. c.
Seite 19 Informationen zur Konfiguration des Konsolenport finden Sie in der Online-Hilfe Ihres Laptops oder der Konsole. b. Schließen Sie das Konsolenkabel an den Laptop oder die Konsole an, und schließen Sie den Konsolenport am Controller mithilfe des im Lieferumfang des Systems verwendeten Konsolenkabels c.
Seite 20 Seite für Informationen über das Konfigurieren zusätzlicher Funktionen in ONTAP. Wartung ASA A800 Hardware warten Für das ASA A800-Speichersystem können Sie Wartungsverfahren für die folgenden Komponenten durchführen. Boot-Medien Das Startmedium speichert einen primären und sekundären Satz von Boot-Image-Dateien, die das System beim Booten verwendet.
Seite 21 Eine Echtzeituhr-Batterie bewahrt die Systemdaten und -Uhrzeitinformationen, wenn die Stromversorgung ausgeschaltet ist. Boot-Medien Überblick über den Austausch von Boot-Medien – ASA A800 • Sie müssen die fehlerhafte Komponente durch eine vom Anbieter empfangene Ersatz-FRU-Komponente ersetzen. • Es ist wichtig, dass Sie die Befehle in diesen Schritten auf dem richtigen Controller anwenden: ◦...
Seite 22 Option 1: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.5 und früher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie prüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 23 Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und Restored dass alle Schlüsselmanager angezeigt werden available:...
Seite 24 Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und Restored dass alle Schlüsselmanager angezeigt werden available:...
Seite 25 Option 2: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 26 Spalte zeigt alle anderen als Key Manager external Restored an yes: a. Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support.
Seite 27 Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard- Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" b. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
Seite 28 Geben Sie den integrierten Sicherheitsschlüssel-Manager Sync-Befehl ein: security key-manager onboard sync Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die...
Seite 29 Fahren Sie den Controller - ASA A800 herunter Nach Abschluss der NVE oder NSE-Aufgaben müssen Sie den Shutdown des beeinträchtigten Controllers durchführen. Fahren Sie den Controller mit eingeschränkter Konfiguration herunter oder übernehmen Sie ihn entsprechend. Option 1: Die meisten Systeme Nach Abschluss der NVE oder NSE-Aufgaben müssen Sie den Shutdown des beeinträchtigten Controllers...
Seite 30 Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Ersetzen Sie das Startmedium - ASA A800 Zum Austauschen des Startmediums müssen Sie das beeinträchtigte Controller-Modul entfernen, das Ersatzstartmedium installieren und das Boot-Image auf ein USB-Flash- Laufwerk übertragen.
Seite 31 Lassen Sie die Kabel im Kabelverwaltungs-Gerät so, dass bei der Neuinstallation des Kabelverwaltungsgeräts die Kabel organisiert sind. 5. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite. 6. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig nach unten.
Seite 32 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 2: Ersetzen Sie die Startmedien Sie finden das ausgefallene Startmedium im Controller-Modul, indem Sie Riser 3 am Controller-Modul entfernen, bevor Sie das Boot-Medium ersetzen können. Sie benötigen einen Kreuzschlitzschraubendreher, um die Schraube zu entfernen, mit der die Bootmedien befestigt sind.
Seite 33 Luftkanal Riser 3 Kreuzschlitzschraubendreher #1 Schraube für Boot-Medien Boot-Medien 2. Entfernen Sie die Boot-Medien aus dem Controller-Modul: a. Entfernen Sie mit einem #1 Kreuzschlitzschraubendreher die Schraube, mit der das Bootmedium befestigt ist, und setzen Sie die Schraube an einem sicheren Ort beiseite. b.
Seite 34 • Eine Kopie der gleichen Bildversion von ONTAP wie der beeinträchtigte Controller. Das entsprechende Image können Sie im Abschnitt „Downloads“ auf der NetApp Support-Website herunterladen ◦ Wenn NVE aktiviert ist, laden Sie das Image mit NetApp Volume Encryption herunter, wie in der Download-Schaltfläche angegeben.
Seite 35 Luftkanal Riser 3. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. 4. Installieren Sie das Kabelverwaltungsgerät neu und führen Sie das System nach Bedarf wieder ein. Denken Sie beim Neuinstallieren der Medienkonverter (SFPs oder QSFPs) daran, wenn sie entfernt wurden.
Seite 36 Option 1: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.5 und früher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie prüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 37 Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und Restored dass alle Schlüsselmanager angezeigt werden available:...
Seite 38 Spalte hat andere als angezeigt yes, Oder wenn ein Schlüsselmanager angezeigt Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com"...
Seite 39 Option 2: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die...
Seite 40 Konfiguration überprüfen. 1. Überprüfen Sie, ob NVE für alle Volumes im Cluster verwendet wird: volume show -is-encrypted true Wenn im Output irgendwelche Volumes aufgelistet werden, wird NVE konfiguriert, und Sie müssen die NVE-Konfiguration überprüfen. Wenn keine Volumes aufgeführt sind, prüfen Sie, ob NSE konfiguriert und verwendet wird.
Seite 41 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
Seite 42 Geben Sie den integrierten Sicherheitsschlüssel-Manager Sync-Befehl ein: security key-manager onboard sync Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
Seite 43 Zurück zum Admin-Modus: set -priv admin g. Sie können den Controller sicher herunterfahren. Wiederherstellung von OKM, NSE und NVE – ASA A800 Sobald Umgebungsvariablen geprüft werden, müssen Sie spezifische Schritte für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) durchführen.
Seite 44 Verfahrens vom Kunden erhalten haben. 6. Wenn Sie zur Eingabe der Sicherungsdaten aufgefordert werden, fügen Sie die zu Beginn dieses Verfahrens erfassten Sicherungsdaten ein, wenn Sie dazu aufgefordert werden. Fügen Sie die Ausgabe von ein security key-manager backup show ODER security key-manager onboard show- Befehl.
Seite 45 13. Wenn Sie ONTAP 9.5 und früher ausführen, führen Sie den Key-Manager Setup-Assistenten aus: a. Starten Sie den Assistenten mit Geben Sie security key-manager setup -nodenodename dann bei der entsprechenden Aufforderung die Passphrase für das Onboard- Verschlüsselungsmanagement ein. b. Geben Sie das ein Befehl zum Anzeigen einer detaillierten key-manager key show -detail Ansicht aller im Onboard-Schlüsselmanager gespeicherten Schlüssel und zur Überprüfung des s...
Seite 46 An der clustershell-Eingabeaufforderung zur storage encryption disk show Überprüfung der Ausgabe. Dieser Befehl funktioniert nicht, wenn NVE (NetApp Volume Encryption) konfiguriert wird 10. Verwenden Sie die Abfrage des Security Key-Managers, um die Schlüssel-IDs der Authentifizierungsschlüssel anzuzeigen, die auf den Schlüsselverwaltungsservern gespeichert sind.
Seite 47 ◦ Wenn der Restored Spalte = nichts anderes als yes, Und/oder ein oder mehrere Schlüsselmanager sind nicht verfügbar, verwenden Sie die Befehl zum security key-manager restore -address Abrufen und Wiederherstellen aller mit allen Knoten verknüpften Authentifizierungsschlüssel (AKS) und Schlüssel-IDs von allen verfügbaren Key Management-Servern. Überprüfen Sie die Ausgabe der Sicherheitsschlüssel-Manager-Abfrage erneut, um sicherzustellen, dass der Restored...
Seite 48 Festplatte physisch aus, lassen Sie sie aber in den Steckplatz, bis ein Austausch erfolgt. ◦ Wenn der Befehl aufgrund einer offenen CIFS-Sitzung nicht erfolgreich ausgeführt wird, informieren Sie sich beim Kunden darüber, wie CIFS-Sitzungen abgeschlossen werden können. Die Beendigung von CIFS kann zu Datenverlust führen. ◦...
Seite 49 • Externe Sicherungsaufträge werden angehalten. • Notwendige Werkzeuge und Ausrüstung für den Austausch. Wenn es sich bei dem System um ein NetApp StorageGRID oder ONTAP S3 handelt, das als FabricPool Cloud Tier verwendet wird, finden Sie im "Anleitung zur Problemlösung des Speichersystems wird ordnungsgemäß...
Seite 50 Wenn Sie FlexArray-Array-LUNs verwenden, befolgen Sie die Dokumentation zum Speicher- Array des jeweiligen Anbieters, um das Herunterfahren für diese Systeme durchzuführen, nachdem Sie dieses Verfahren durchgeführt haben. Wenn Sie SSDs verwenden, finden Sie weitere Informationen unter "SU490: (Auswirkung: Kritisch) SSD Best Practices: Vermeiden Sie das Risiko von Laufwerksausfällen und Datenverlust, wenn Sie sich für mehr als zwei Monate ausgeschaltet haben"...
Seite 51 11. Vergewissern Sie sich, dass alle Controller im Gehäuse für beeinträchtigte Verbindung heruntergefahren sind. Chassis austauschen – ASA A800 Verschieben Sie die Netzteile, Festplatten und das Controller-Modul vom Gehäuse für beeinträchtigte Störungen in das neue Gehäuse, und tauschen Sie das Gehäuse für beeinträchtigte Störungen durch das neue Gehäuse desselben Modells aus.
Seite 52 Verriegelungsverschluss Sicherungsstift 6. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 7. Stellen Sie das Controller-Modul an einer sicheren Stelle beiseite, und wiederholen Sie diese Schritte für das andere Controller-Modul im Gehäuse.
Seite 53 Wenn Sie ein Laufwerk entfernen, verwenden Sie immer zwei Hände, um sein Gewicht zu stützen. Laufwerke sind zerbrechlich. Behandeln Sie sie so wenig wie möglich, um Schäden an ihnen zu vermeiden. 3. Richten Sie das Laufwerk aus dem alten Gehäuse an der gleichen Schachtöffnung im neuen Gehäuse aus.
Seite 54 5. Wiederholen Sie die vorherigen Schritte, um den zweiten Controller im neuen Chassis zu installieren. Vollständiger Chassisaustausch – ASA A800 Sie müssen den HA-Status des Gehäuses überprüfen und das fehlerhafte Teil an NetApp zurücksenden, wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben.
Seite 55 3. Falls Sie dies noch nicht getan haben, können Sie den Rest Ihres Systems erneut verwenden. 4. Bringen Sie die Blende wieder an der Vorderseite des Systems an. Schritt 2: Rückgabe des fehlerhaften Teils an NetApp Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 56 Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt". • Wenn Sie über ein SAN-System verfügen, müssen Sie Ereignismeldungen geprüft haben...
Seite 57 Ersetzen Sie den Controller - ASA A800 Um den Controller auszutauschen, müssen Sie den beeinträchtigten Controller entfernen, die FRU-Komponenten auf das Ersatz-Controller-Modul verschieben, das Ersatz- Controller-Modul im Chassis einbauen und das System dann im Wartungsmodus booten. Schritt 1: Entfernen Sie das Controller-Modul Sie müssen das Controller-Modul aus dem Chassis entfernen, wenn Sie das Controller-Modul ersetzen oder...
Seite 58 gebunden sind, und ziehen Sie dann die Systemkabel und SFP- und QSFP-Module (falls erforderlich) vom Controller-Modul ab, um zu verfolgen, wo die Kabel angeschlossen waren. Lassen Sie die Kabel im Kabelverwaltungs-Gerät so, dass bei der Neuinstallation des Kabelverwaltungsgeräts die Kabel organisiert sind. 6.
Seite 59 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 2: Bewegen Sie die Netzteile Wenn Sie ein Controller-Modul ersetzen, müssen Sie die Netzteile vom Controller-Modul mit eingeschränkter Betriebsfähigkeit in das Ersatzcontrollermodul verschieben. 1. Drehen Sie den Nockengriff so, dass er verwendet werden kann, um die Stromversorgung aus dem Controller-Modul zu ziehen, während Sie die Verriegelungslasche drücken.
Seite 60 Blaue Verriegelungslasche für die Stromversorgung Stromversorgung 2. Stellen Sie das Netzteil auf das neue Controller-Modul, und installieren Sie es. 3. Halten und richten Sie die Kanten des Netzteils mit beiden Händen an der Öffnung im Controller-Modul aus, und drücken Sie dann vorsichtig das Netzteil in das Controller-Modul, bis die Verriegelungslasche einrastet.
Seite 61 Verriegelungslaschen des Lüfters Lüftermodul 2. Schieben Sie das Lüftermodul in das Ersatzcontrollermodul, und installieren Sie dann das Lüftermodul, indem Sie die Kanten an der Öffnung im Controller-Modul ausrichten und das Lüftermodul dann in das Controller-Modul schieben, bis die Verriegelungen einrasten. 3.
Seite 62 Luftkanalaufführung NVDIMM-Batteriestecker NVDIMM-Akkupack Achtung: die LED der NVDIMM-Batterie-Steuerplatine blinkt während der Auslagerung des Inhalts in den Flash-Speicher, wenn Sie das System anhalten. Nach Abschluss der Abscheidungen schaltet sich die LED aus. 2. Suchen Sie den Batteriestecker, und drücken Sie den Clip auf der Vorderseite des Batteriesteckers, um den Stecker aus der Steckdose zu lösen, und ziehen Sie dann das Akkukabel aus der Steckdose.
Seite 63 einrastet. Schritt 5: Entfernen Sie die PCIe Riser Im Rahmen des Controller-Austauschprozesses müssen Sie die PCIe-Module aus dem beeinträchtigten Controller-Modul entfernen. Sobald NVDIMMs und DIMMs in das Ersatzcontroller-Modul verschoben wurden, müssen Sie sie am selben Ort im Ersatzcontroller-Modul installieren. 1. Entfernen Sie den PCIe-Riser aus dem Controller-Modul: a.
Seite 64 Schritt 6: System-DIMMs verschieben Um die DIMMs zu verschieben, suchen und verschieben Sie sie vom beeinträchtigten Controller in den Ersatz- Controller und befolgen Sie die spezifischen Schritte. 1. Beachten Sie die Ausrichtung des DIMM-Moduls in den Sockel, damit Sie das DIMM-Modul in die richtige Ausrichtung einsetzen können.
Seite 65 5. Setzen Sie den NVDIMM in den Steckplatz ein. Das NVDIMM passt eng in den Steckplatz, sollte aber leicht in gehen. Falls nicht, bauen Sie das NVDIMM mit dem Steckplatz aus und setzen Sie es wieder ein. Sichtprüfung des NVDIMM, um sicherzustellen, dass es gleichmäßig ausgerichtet und vollständig in den Steckplatz eingesetzt ist.
Seite 66 Boot-Medien 2. Entfernen Sie die Boot-Medien aus dem Controller-Modul: a. Entfernen Sie mit einem #1 Kreuzschlitzschraubendreher die Schraube, mit der das Bootmedium befestigt ist, und setzen Sie die Schraube an einem sicheren Ort beiseite. b. Fassen Sie die Seiten des Startmediums an, drehen Sie die Startmedien vorsichtig nach oben, ziehen Sie dann die Startmedien gerade aus dem Sockel und legen Sie sie beiseite.
Seite 67 Verriegelungslaschen Stößel schieben 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 68 Wenn Ihr System über Gleichstromnetzteile verfügt, stellen Sie sicher, dass die Rändelschrauben des Netzteilkabels fest angezogen sind. Stellen Sie die Systemkonfiguration wieder her und überprüfen Sie sie – ASA A800 Nach dem Austausch und dem Booten der Hardware im Wartungsmodus überprüfen Sie die Low-Level-Systemkonfiguration des Ersatz-Controllers und konfigurieren nach Bedarf die Systemeinstellungen neu.
Seite 69 4. Bestätigen Sie, dass sich die Einstellung geändert hat: ha-config show System wieder einsetzen und Festplatten neu zuweisen – ASA A800 Setzen Sie das Ersatzverfahren fort, indem Sie den Speicher neu zuweisen und die Neuzuweisung bestätigen. Schritt 1: Das System erneut einsetzen Speicher- und Netzwerkverbindungen des Controller-Moduls wieder herstellen.
Seite 70 müssen die Änderung der System-ID beim Booten des Controllers Replacement bestätigen und anschließend überprüfen, ob die Änderung implementiert wurde. Diese Vorgehensweise gilt nur für Systeme, auf denen ONTAP in einem HA-Paar ausgeführt wird. 1. Wenn sich der Controller Replacement im Wartungsmodus befindet (zeigt das an Eingabeaufforderung, *>...
Seite 71 "Wiederherstellung der externen Verschlüsselungsschlüssel für das Verschlüsselungsmanagement" ◦ 6. Geben Sie den Controller zurück: a. Geben Sie von dem ordnungsgemäßen Controller den Storage des ersetzten Controllers wieder: storage failover giveback -ofnode replacement_node_name Der Replacement -Controller nimmt den Storage wieder in Anspruch und führt den Startvorgang durch. Wenn Sie aufgrund einer nicht übereinstimmenden System-ID aufgefordert werden, die System-ID außer Kraft zu setzen, sollten Sie eingeben y.
Seite 72 Um den vollen Betrieb des Systems wiederherzustellen, müssen Sie die NetApp Storage Encryption-Konfiguration (falls erforderlich) wiederherstellen und Lizenzen für den neuen Controller installieren und das ausgefallene Teil an NetApp zurückgeben, wie in den mit dem Kit gelieferten RMA-Anweisungen beschrieben. Schritt 1: Installieren Sie Lizenzen für den Ersatz-Controller in ONTAP Sie müssen neue Lizenzen für den Node Replacement installieren, wenn der beeinträchtigte Knoten ONTAP-...
Seite 73 Wenn eine der LIFs als falsch aufgeführt ist, stellen Sie sie auf ihre Home-Ports zurück: network interface revert -vserver * -lif * 2. Registrieren Sie die Seriennummer des Systems beim NetApp Support. ◦ Wenn AutoSupport aktiviert ist, senden Sie eine AutoSupport Nachricht, um die Seriennummer zu registrieren.
Seite 74 -node local -auto-giveback true Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 75 5. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite. 6. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig nach unten. Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben.
Seite 76 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie ein DIMM Zum Austauschen eines DIMM-Moduls müssen Sie das DIMM-Modul mithilfe des DIMM-MAP-Etiketts oben am Luftkanal lokalisieren und es anschließend gemäß den einzelnen Schritten austauschen. 1.
Seite 77 Luftkanalabdeckung Riser 1 und DIMM Bank 1 und 3-6 Riser 2 und DIMM- Riser 3 und DIMM 19 -22 und 24 Bank 7-10, 12-13 und 15-18 Hinweis: die Ablagefach 2 und 14 bleiben leer. Versuchen Sie nicht, DIMMs in diesen Steckplätzen zu installieren.
Seite 78 Halten Sie das DIMM vorsichtig an den Rändern, um Druck auf die Komponenten auf der DIMM-Leiterplatte zu vermeiden. 4. Entfernen Sie das Ersatz-DIMM aus dem antistatischen Versandbeutel, halten Sie das DIMM an den Ecken und richten Sie es am Steckplatz aus. Die Kerbe zwischen den Stiften am DIMM sollte mit der Lasche im Sockel aufliegen.
Seite 79 Verriegelungslaschen Stößel schieben 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 80 Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 81 Verfahren Ersetzen Sie das ausgefallene Laufwerk, indem Sie die entsprechende Option für die Laufwerke auswählen, die von Ihrer Plattform unterstützt werden.
Seite 82 Option 1: SSD ersetzen 1. Wenn Sie dem Ersatzlaufwerk den Besitz eines Laufwerks manuell zuweisen möchten, müssen Sie das Ersatzlaufwerk für die automatische Laufwerkszuweisung deaktivieren, sofern dieses aktiviert ist Sie weisen den Antriebseigentum manuell zu und aktivieren dann die automatische Laufwerkszuweisung später in diesem Verfahren.
Seite 83 -node node_name -autoassign on Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen erneut aktivieren. 10. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Wenden Sie sich an den technischen Support unter "NetApp Support", 888-463-8277 (Nordamerika), 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen.
Seite 84 option modify -node node_name -autoassign off Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen deaktivieren. 2. Richtig gemahlen. 3. Entfernen Sie vorsichtig die Blende von der Vorderseite der Plattform. 4. Identifizieren Sie das ausgefallene Laufwerk über die Warnmeldung der Systemkonsole und die LED für den Fehler-LED am Laufwerk 5.
Seite 85 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 86 beeinträchtigten Controller herunterfahren; siehe "Synchronisieren eines Node mit dem Cluster". Schritte 1. Wenn AutoSupport aktiviert ist, unterdrücken Sie die automatische Erstellung eines Cases durch Aufrufen einer AutoSupport Meldung: system node autosupport invoke -node * -type all -message MAINT=number_of_hours_downh Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:>...
Seite 87 nach unten. Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Stellen Sie das Controller-Modul an einem sicheren Ort beiseite. Schritt 3: Ersetzen Sie einen Lüfter Entfernen Sie zum Austauschen eines Lüfters das fehlerhafte Lüftermodul und ersetzen Sie es durch ein neues Lüftermodul.
Seite 88 Verriegelungslaschen des Lüfters Lüftermodul 3. Richten Sie die Kanten des Ersatzlüftermoduls an der Öffnung im Controller-Modul aus, und schieben Sie dann das Ersatzlüftermodul in das Controller-Modul, bis die Verriegelungen einrasten. Schritt 4: Installieren Sie das Controller-Modul neu Nachdem Sie eine Komponente im Controller-Modul ausgetauscht haben, müssen Sie das Controller-Modul im Systemgehäuse neu installieren und starten.
Seite 89 -controller local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 90 Schritte 1. Wenn AutoSupport aktiviert ist, unterdrücken Sie die automatische Erstellung eines Cases durch Aufrufen einer AutoSupport Meldung: system node autosupport invoke -node * -type all -message MAINT=number_of_hours_downh Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:>...
Seite 91 Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Das Steuermodul auf eine stabile, flache Oberfläche legen und den Luftkanal öffnen: a.
Seite 92 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie das NVDIMM Zum Austauschen des NVDIMM müssen Sie das NVDIMM im Controller-Modul mithilfe des NVDIMM- Kartenetiketts oben am Luftkanal lokalisieren und es anschließend gemäß den jeweiligen Schritten austauschen.
Seite 93 Luftkanalabdeckung Riser 2 und NVDIMM 11 2. Beachten Sie die Ausrichtung des NVDIMM in den Sockel, damit Sie das NVDIMM in das Ersatzcontrollermodul in die richtige Ausrichtung einsetzen können. 3. Werfen Sie das NVDIMM aus dem Steckplatz, indem Sie die beiden NVDIMM-Auswerfer-Laschen auf beiden Seiten des NVDIMM langsam auseinander schieben, und schieben Sie dann das NVDIMM aus dem Sockel, und legen Sie es beiseite.
Seite 94 5. Suchen Sie den Steckplatz, in dem Sie das NVDIMM installieren. 6. Setzen Sie den NVDIMM in den Steckplatz ein. Das NVDIMM passt eng in den Steckplatz, sollte aber leicht in gehen. Falls nicht, bauen Sie das NVDIMM mit dem Steckplatz aus und setzen Sie es wieder ein. Sichtprüfung des NVDIMM, um sicherzustellen, dass es gleichmäßig ausgerichtet und vollständig in den Steckplatz eingesetzt ist.
Seite 95 Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. Schritt 4: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 96 Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt". • Wenn Sie über ein SAN-System verfügen, müssen Sie Ereignismeldungen geprüft haben cluster show) Für beeinträchtigte Controller SCSI-Blade.
Seite 97 eine Komponente im Controller-Modul ersetzen. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Trennen Sie die Netzteile des Controller-Moduls von der Quelle. 3. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 4.
Seite 98 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Stellen Sie das Controller-Modul an einem sicheren Ort beiseite. Schritt 3: Ersetzen Sie den NVDIMM-Akku Zum Austauschen der NVDIMM-Batterie müssen Sie eine fehlerhafte Batterie aus dem Controller-Modul entfernen und die Ersatzbatterie in das Controller-Modul installieren.
Seite 99 NVDIMM-Batteriestecker NVDIMM-Akkupack Achtung: die LED der NVDIMM-Batterie-Steuerplatine blinkt während der Auslagerung des Inhalts in den Flash-Speicher, wenn Sie das System anhalten. Nach Abschluss der Abscheidungen schaltet sich die LED aus. 2. Suchen Sie den Batteriestecker, und drücken Sie den Clip auf der Vorderseite des Batteriesteckers, um den Stecker aus der Steckdose zu lösen, und ziehen Sie dann das Akkukabel aus der Steckdose.
Seite 100 Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 101 MAINT=number_of_hours_downh Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:> system node autosupport invoke -node * -type all -message MAINT=2h 2. Deaktivieren Sie das automatische Giveback von der Konsole des gesunden Controllers: storage failover modify –node local -auto-giveback false Wenn Sie sehen Möchten Sie Auto-Giveback deaktivieren?, geben Sie ein y.
Seite 102 Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Das Steuermodul auf eine stabile, flache Oberfläche legen und den Luftkanal öffnen: a.
Seite 103 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie eine PCIe-Karte Um eine PCIe-Karte zu ersetzen, müssen Sie die Verkabelung und alle QSFPs und SFPs von den Ports auf den PCIe-Karten im Ziel-Riser entfernen, den Riser aus dem Controller-Modul entfernen und ersetzen, die PCIe-Karte und QSFPs wieder an den Ports installieren.
Seite 104 Luftkanal Riserverriegelung Kartenverriegelungshalterung Riser 1 (linker Riser) mit 100-GbE-PCIe-Karte in Steckplatz 1. 3. Entfernen Sie die PCIe-Karte aus dem Riser 1: a. Drehen Sie den Riser so, dass Sie auf die PCIe-Karte zugreifen können. b. Drücken Sie die Sicherungshalterung an der Seite des PCIe-Riser und drehen Sie sie dann in die offene Position.
Seite 105 Luftkanal Riserkarte 2 (mittlerer Riser) oder Verriegelungsriegel 3 (rechter Riser) Kartenverriegelungshalterung Seitenwand an Riser 2 oder 3 PCIe-Karten in Riser 2 oder 3 5. Entfernen Sie die PCIe-Karte aus dem Riser: a. Drehen Sie den Riser so, dass Sie auf die PCIe-Karten zugreifen können. b.
Seite 106 c. Drehen Sie die Verriegelung nach unten, und klicken Sie sie in die verriegelte Position. Bei der Verriegelung ist die Verriegelung bündig mit der Oberseite des Riser und der Riser sitzt im Controller-Modul. d. Setzen Sie alle SFP-Module wieder ein, die von den PCIe-Karten entfernt wurden. Schritt 4: Installieren Sie das Controller-Modul neu Nachdem Sie eine Komponente im Controller-Modul ausgetauscht haben, müssen Sie das Controller-Modul im Systemgehäuse neu installieren und starten.
Seite 107 -node local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 108 Option 1: Wechselstromnetzteil ersetzen Führen Sie zum Austauschen eines Netzteils die folgenden Schritte aus. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Identifizieren Sie das Netzteil, das Sie ersetzen möchten, basierend auf Konsolenfehlermeldungen oder durch die rote Fehler-LED am Netzteil. 3.
Seite 109 Befestigen Sie das Netzkabel mit der Netzkabelhalterung am Netzteil. Sobald das Netzteil wieder mit Strom versorgt wird, sollte die Status-LED grün leuchten. 7. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 110 Flügelschrauben D-SUB-DC-Netzteilkabelanschluss Netzteilgriff Blaue Netzteilverriegelungslasche 5. Installieren Sie das Ersatz-Netzteil im Controller-Modul:...
Seite 111 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 112 Berechtigung und den Zustand zu erhalten, müssen Sie das Problem korrigieren, bevor Sie den beeinträchtigten Controller herunterfahren; siehe "Synchronisieren eines Node mit dem Cluster". Schritte 1. Wenn AutoSupport aktiviert ist, unterdrücken Sie die automatische Erstellung eines Cases durch Aufrufen einer AutoSupport Meldung: system node autosupport invoke -node * -type all -message MAINT=number_of_hours_downh Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden:...
Seite 113 5. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite. 6. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig nach unten. Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 1. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben.
Seite 114 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Entfernen Sie die PCIe Riser Sie müssen einen oder mehrere PCIe-Riser entfernen, wenn Sie bestimmte Hardwarekomponenten im Controller-Modul ersetzen. 1. Entfernen Sie den PCIe-Riser aus dem Controller-Modul: a.
Seite 115 Luftkanal Riserkarte 2 (mittlerer Riser), Verriegelungsriegel Schritt 4: Ersetzen Sie die RTC-Batterie Um die RTC-Batterie zu ersetzen, suchen Sie sie im Controller, und befolgen Sie die einzelnen Schritte. 1. Suchen Sie den RTC-Akku unter Riser 2.
Seite 116 Luftkanal Riser 2 RTC-Akku und Gehäuse 2. Schieben Sie den Akku vorsichtig von der Halterung weg, drehen Sie ihn vom Halter weg, und heben Sie ihn dann aus der Halterung. Beachten Sie die Polarität der Batterie, während Sie sie aus dem Halter entfernen. Der Akku ist mit einem Pluszeichen gekennzeichnet und muss korrekt in der Halterung positioniert werden.
Seite 117 -node local -auto-giveback true Schritt 7: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 118 Die hierin enthaltenen Daten beziehen sich auf ein kommerzielles Produkt und/oder einen kommerziellen Service (wie in FAR 2.101 definiert) und sind Eigentum von NetApp, Inc. Alle technischen Daten und die Computersoftware von NetApp, die unter diesem Vertrag bereitgestellt werden, sind gewerblicher Natur und wurden ausschließlich unter Verwendung privater Mittel entwickelt.

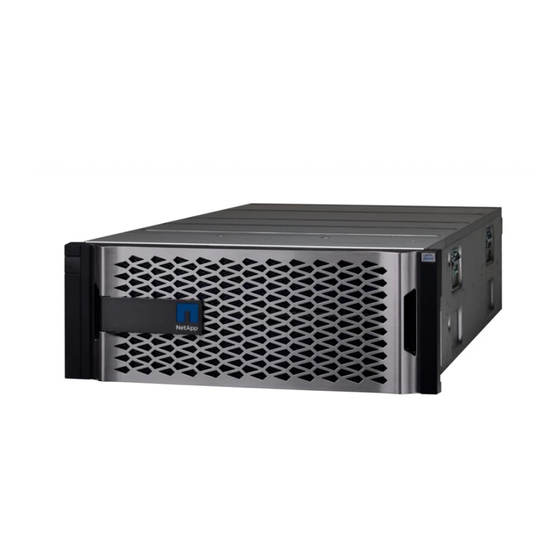

NetApp ASA A800 Installation Und Einrichtung
